Что касается переднеприводных автомобилей, то в силу конструктивных особенностей у них устройство главной передачи и дифференциала несколько иное (рис. 4.10). Дело в том, что у переднеприводных автомобилей двигатель установлен поперек направления движения, следовательно, нет необходимости передавать крутящий момент под прямым углом, поскольку он и так передается в плоскости, соответствующей движению колес.

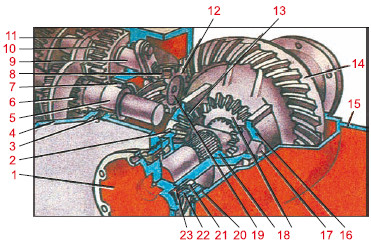

Рис. 4.10. Главная передача и дифференциал переднеприводного автомобиля:

1 — фланец полуоси; 2 — штифт пальца сателлитов; 3 — стопорный винт; 4 — картер главной передачи; 5 — первичный вал; 6 — венец передачи заднего хода первичного вала; 7 — роликовый подшипник; 8 — болт крепления стопора; 9 — ось промежуточного зубчатого колеса передачи заднего хода; 10 — промежуточное зубчатое колесо передачи заднего хода; 11 — вилка включения передачи заднего хода; 12 — ведущее зубчатое колесо главной передачи (вторичный вал); 13 — сателлит; 14 — ведомое зубчатое колесо главной передачи; 15 — картер сцепления; 16 — коробка дифференциала; 17 — палец сателлитов; 18 — зубчатое колесо полуоси; 19 — шайба маслонаправляющая; 20 — прокладка картера; 21 — подшипник дифференциала; 22 — регулировочная гайка; 23 — манжета фланца полуоси

У переднеприводных машин главная передача и дифференциал расположены непосредственно в коробке переключения передач.

Чтобы механизмы главной передачи и дифференциала преждевременно не изнашивались, у заднеприводных автомобилей заливается трансмиссионное масло в картер заднего моста. Визуально он выглядит как характерное утолщение в центральной части заднего моста. У переднеприводных автомобилей масло заливается в коробку передач.

Уровень масла необходимо контролировать, при необходимости доливать его, а также своевременно менять износившиеся сальники, которые должны предотвращать утечку масла.

Любой стук или звон, который доносится из района заднего моста, заставляет нервничать любого автолюбителя. Однако раньше времени паниковать не стоит: ведь причины возникновения подобных звуков могут быть совсем безобидными. В частности, причиной их появления может быть, например, то, что глушитель задевает балку заднего моста.

5. Кузов и ходовая часть

Назначение и устройство кузова

Помимо того что кузов предназначен для размещения водителей, пассажиров и грузов, он является несущим элементом любого современного легкового автомобиля (рис. 5.1).

В нем находится салон, к нему крепятся все агрегаты трансмиссии, ходовой части, двигатель внутреннего сгорания, механизмы управления, а также все дополнительное оборудование. Кроме того, на кузов замыкается «минус» электрической цепи автомобиля.

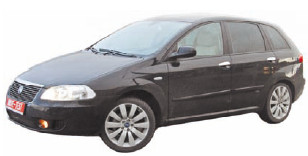

Рис. 5.1. Кузов — первое, что мы видим у автомобиля

В основном кузов современного автомобиля состоит из металла и стекла, но используются и другие материалы (краска, грунтовка, резиновые прокладки на дверях и стеклах, дерматин, утеплитель и т. д.). Существуют модели автомобилей, у которых кузова делают из специального крепкого пластика.

Металлическая часть кузова включает в себя следующие основные компоненты: днище, крышу, крылья, панели, двери, капот и крышку багажника. Кроме них, каждый кузов включает в себя ряд более мелких металлических деталей и элементов. Лобовое и заднее стекла вставляются в специальные проемы соответственно в передней и задней частях кузова; боковые стекла устанавливаются в дверях, которые навешиваются на петли.

Двери кузова крепятся к соответствующим стойкам петлями, которые держатся на винтах. При этом имеется возможность регулирования дверей по вертикали и по горизонтали относительно оси кузова. Это бывает необходимо, в частности, после ДТП или для обеспечения герметичности салона.

ВНИМАНИЕ

Помните, что неотрегулированные двери приводят к преждевременному износу замков, а также к порче кузова.

Замки как передних, так и задних дверей автомобиля имеют специальную конструкцию, которая полностью соответствует установленным требованиям безопасности. В частности, фиксаторы замков сконструированы таким образом, что самопроизвольное открывание дверей при столкновении автомобиля с каким-то препятствием практически полностью исключается.

Каждая дверь имеет специальный ограничитель, который не позволяет ей упираться в кузов автомобиля внешней стороной при открывании. Такая конструкция приобретает особую важность в ветреную погоду: часто приоткрытую дверь сильным порывом ветра вырывает из рук и распахивает настежь, и в это время ограничитель предотвращает выламывание двери и соприкосновение ее с кузовом.

Внутри дверей имеются стеклоподъемники, предназначенные для открывания и закрывания боковых стекол. Стеклоподъемники бывают двух типов: ручные и электрические.

Лобовое (иногда его называют ветровым) и заднее стекла являются панорамными (за исключением задних стекол кузовов хетчбэк и универсал). Лобовое стекло является трехслойным, а заднее и боковые стекла — закаленными. Поэтому лобовое стекло при ударе может лишь потрескаться, а все остальные стекла рассыпаются на мелкие кусочки.

Спереди и сзади кузова установлены бамперы.

На старых машинах они были металлическими с резиновыми накладками. На современных автомобилях, как правило, устанавливаются бамперы, изготовленные из пластмассы или других материалов (пенополиуретан с добавкой стекловолокна и др.). В случае дорожно-транспортного происшествия при столкновении спереди или сзади именно бампер первым принимает на себя силу удара.

Водитель и пассажиры автомобиля размещаются в салоне на специально предназначенных сиденьях (рис. 5.2). Большинство современных легковых автомобилей предусматривает перевозку людей в количестве не более пяти человек, включая водителя.

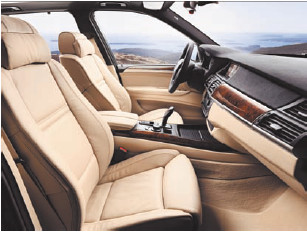

Рис. 5.2. Салон автомобиля

Передние сиденья автомобиля раздельные (за исключением некоторых старых автомобилей, например «Волга» ГАЗ-21) и установлены на специальных салазках, по которым их можно передвигать в продольном направлении в зависимости от роста водителя и пассажира. Спинки передних сидений можно наклонять как вперед, так и назад, вплоть до полного откидывания спинки для организации спального места.

В трех— и двухдверных автомобилях спинки передних сидений откидываются вперед, чтобы открыть пассажирам доступ к заднему сиденью.

Днище кузова, а также внутренние поверхности крыльев покрыты специальным средством для защиты от коррозии и улучшения шумоизоляции.

Внутри салона располагаются все органы управления автомобилем, а также множество устройств и приспособлений, призванных обеспечить комфорт, безопасность и удобство во время движения. К ним, в частности, относятся подлокотники сидений, подголовники, ремни безопасности и т. д.
