Что касается эластичной муфты, то она компенсирует резкую и неаккуратную работу с педалью сцепления, поглощая проходящую по трансмиссии автомобиля ударную волну.

В переднеприводных автомобилях карданная передача в традиционном понимании этого слова отсутствует. Надобность в карданном вале, который у заднеприводных автомобилей идет вдоль днища кузова, отпадает, поскольку крутящий момент передается на передние колеса.

Для каждого колеса существует свой карданный вал и по два шаровых шарнира (каждое колесо ведущей оси имеет собственную карданную передачу). Этот механизм называется шарниром равных угловых скоростей (ШРУС).

Наиболее уязвимым местом ШРУС являются шарниры: при попадании на них пыли или грязи они быстро выходят из строя. Поэтому они надежно защищены резиновыми колпаками (пыльниками), за состоянием которых необходимо постоянно следить.

Если со стороны ШРУС доносятся шорох, хруст либо иные посторонние шумы, меняйте его, не откладывая. Эксплуатировать автомобиль с неисправным ШРУС предельно опасно.

Что касается карданной передачи для заднеприводных автомобилей, то о неисправностях могут свидетельствовать стук со стороны карданной передачи при резком разгоне и при трогании с места, повышенная вибрация (биение) карданного вала, шум со стороны карданного вала во время движения.

Как правило, стук при трогании автомобиля с места либо при резком разгоне вызван ослаблением болтов, которыми крепятся фланцы карданных шарниров, а также болтов крепления промежуточной опоры к поперечине.

ПРИМЕЧАНИЕ

Очень часто даже опытные водители, не говоря уже о новичках, списывают на карданный вал стуки и звуки, не имеющие к нему никакого отношения. Типичный пример — звуки, которые вызваны ослаблением крепления двигателя. Кстати, то же самое касается коробки передач и сцепления — при ослаблении крепления раздаются характерные звуки.

Износ или повреждение резиновых подушек, а также неправильная установка двигателя на подушках тоже может являться причиной стуков, которые водители ошибочно принимают за неисправность карданного вала.

Но даже если посторонние звуки вызваны работой карданного вала, это еще не свидетельствует о какой-то серьезной поломке. Например, если при движении слышен дребезжащий гул, а при трогании с места происходят рывки и удары, то вероятная причина подобных явлений — ослабление тех или иных креплений.

В первую очередь следует подтянуть болты крепления фланцевой вилки к фланцу ведущей шестерни моста, болты крепления эластичной промежуточной опоры и эластичной муфты к фланцу вала коробки передач: очень может быть, что пугающие симптомы исчезнут.

Многие начинающие автолюбители чуть ли не впадают в панику, услышав металлический стук или скрежет, который явно связан с карданным валом. Однако очень может быть, что поводов для испуга нет: возможно, причина подобных звуков — случайно намотавшаяся на карданный вал проволока (вероятно, она

просто валялась на дороге и автомобиль ее «удачно подобрал»).

Биение карданного вала может случаться из-за его деформации. Кроме того, причинами могут быть выход из строя подшипника промежуточной опоры или нарушение балансировки.

Шум при движении может также возникать по причине износа карданных шарниров, которые придется заменить.

На срок службы ШРУС, а также шарниров карданного вала заднеприводных автомобилей отрицательное влияние оказывают следующие факторы: неправильный выбор скоростного режима на ухабистых и разбитых дорогах, буксование в грязи, резкий разгон, резкий старт, езда по грунтовой дороге с глубокими колеями.

Главная передача

У заднеприводных и переднеприводных автомобилей устройство главной передачи различается. Сначала рассмотрим, как она функционирует на заднеприводных автомобилях.

Главная передача (рис. 4.8) предназначена для увеличения крутящего момента, для его передачи на полуоси колес под прямым углом, а также для уменьшения частоты вращения ведущих колес. Она состоит из пары шестерен — ведущей и ведомой, установленных под прямым углом по отношению друг к другу. Эти шестерни находятся в постоянном зацеплении друг с другом. Крутящий момент, возникающий в двигателе автомобиля, через коленвал, сцепление, коробку переключения передач и карданный вал передается на ведущую шестерню, а от нее под прямым углом — на ведомую шестерню, откуда, в свою очередь, передается на полуоси колес. Отметим, что размер ведущей шестерни значительно меньше ведомой.

Рис. 4.8. Главная передача и дифференциал заднеприводного автомобиля:

1 — картер; 2 — крышка; 3 — защитный чехол; 4 — стопорное кольцо; 5 — полуось; 6 — сальник подшипника; 7 — регулировочная гайка; 8 — стакан подшипника; 9 — полуосевая шестерня; 10 — крышка коробки дифференциала; 11 — ведомая шестерня главной передачи; 12 — стопорное кольцо пальца сателлитов; 13 — палец сателлитов; 14 — сателлит; 15 — коробка дифференциала

Однако существует важный нюанс: очевидно, что при повороте автомобиля ведущие колеса должны пройти разное расстояние: колесо внутри поворота — меньшее, а колесо снаружи поворота — большее. Но главная передача не обеспечивает такого эффекта, следовательно, поворот автомобиля, по идее, невозможен. За счет чего же решается эта проблема?

Данная проблема решается за счет специального устройства, которое называется дифференциалом. Оно предназначено специально для того, чтобы распределить крутящий момент между полуосями (а значит, между колесами) при выполнении поворотов, а также при движении по неровным дорогам. Иначе говоря, с помощью дифференциала колеса крутятся с разной угловой скоростью и проходят разное расстояние, не проскальзывая при этом по поверхности дороги.

Дифференциал состоит из двух шестерен полуосей и двух шестерен сателлитов и установлен вместе с главной передачей, образуя с ней единый механизм (рис. 4.9).

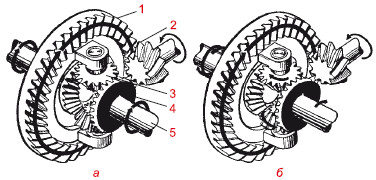

Рис. 4.9. Схема устройства и работы дифференциала:

а — автомобиль идет по прямой (сателлиты не вращаются, ведущие колеса вращаются с одинаковой скоростью); б — автомобиль движется по закруглению (скорости ведущих колес разные, сателлиты вращаются вокруг своих осей); 1 — ведомая шестерня; 2 — ведущая шестерня; 3 — сателлит; 4 — полуосевая шестерня; 5 — полуось

Наверняка многим доводилось видеть, как автомобиль, застряв в грязи или в снегу, буксует только одним колесом, а второе колесо этой же оси стоит неподвижно, поскольку сильно увязло. Это наглядная демонстрация работы дифференциала: в данном случае крутящий момент полностью передается только на одно колесо — то, которое крутится; правда, это как раз недостаток дифференциала.

Но его достоинства с лихвой перекрывают этот недостаток: благодаря дифференциалу автомобиль имеет возможность нормально поворачивать и без него резину на колесах пришлось бы менять в несколько раз чаще.
