В процессе нелинейного монтажа вся студия как бы переносится в компьютер. Запись видео производится на жесткий диск, поэтому любой фрагмент записи мгновенно доступен для обработки. Однако в большинстве случаев в системах нелинейного монтажа происходит не просто монтаж, но создаются достаточно сложные эффекты и переходы (микшеры) между фрагментами. Если мы имеем дело с так называемой однопотоковой архитектурой, одновременно просчитывается только один AVI-файл. Все расчеты при этом выполняет центральный процессор. При просчете перехода между клипами исходные кадры последовательно загружаются в оперативную память, декомпрессируются, обсчитываются, опять компрессируются и записываются на диск уже как кадры нового клипа. Этот процесс ( рендеринг ) происходит очень медленно и полностью загружает процессор. Время обсчета может в сотни раз превышать длительность самого перехода при проигрывании. Даже достаточно простые операции считаются десятками минут.

При двухпотоковой архитектуре устройство видеоввода способно работать одновременно с двумя исходными клипами. Помимо этого оно обычно имеет специализированный набор микросхем для просчета наиболее распространенных эффектов. Таким образом, снимается значительная часть нагрузки с центрального процессора. Кроме микросхем для просчета эффектов, расположенных на самой плате двухпотокового монтажа, некоторые фирмы предлагают отдельные, дополнительные платы аппаратно выполняемых двумерных и трехмерных эффектов. Такие аппаратно-программные комплексы способны производить просчет нового клипа в реальном времени, то есть с той скоростью, с которой он будет воспроизводиться. Данные устройства позволяют обойтись без предварительной покадровой записи на диск и дают возможность сразу увидеть на телемониторе готовый клип. Это дает выигрыш не только во времени, но и в качестве, поскольку в однопоточных системах видео сжимают при записи, затем «разжимают» при просчете эффектов и снова сжимают при записи готового результата. Здесь цикл сжатие/декомпрессия происходит однократно.

Естественно, двухпотоковая аппаратура стоит несравненно дороже однопотоковой (иногда в десятки раз). Возможность двухпотокового монтажа принципиально важна лишь при профессиональной студийной работе. Используя однопотоковую архитектуру, вы также сможете реализовать практически любые свои фантазии, просто придется затратить на это значительно больше времени.

Для нормальной работы с картами двухпотокового монтажа необходимо обеспечить очень высокую скорость записи, например, для карты ReelTime около 12 Мбайт/с. Для специализированных дисков эта скорость не всегда достижима. При этом учтите, что карты будут работать как двухпотоковые не с каждым программным обеспечением. Поэтому, если речь не идет о профессиональной студийной работе, лучше обойтись однопотоковыми картами.

Глава IV Устройства для компьютерного видео

• Простейшие внутренние устройства захвата кадра и ТВ тюнеры

• Внешние модули захвата кадров и ТВ тюнеры

• Внешние кодировщики MPEG

• Платы ввода в формате MPEG

• Видеоплаты с функциями видеозахвата

• Простейшие устройства приема цифрового видеосигнала

• Однопотоковые платы ввода/вывода

• Двухпотоковые платы ввода/вывода

• Видеомультиплексоры

• Простейшие декодеры DVD и MPEG

В этой главе представлена попытка оперативного обзора существующих на рынке устройств видеозахвата и видеомонтажа и DVD-устройств. Наиболее подробно рассмотрена аппаратура начального уровня; об устройствах, предназначенных для профессиональной работы, дается лишь ознакомительная информация. Естественно, автор не имела возможности сама протестировать все описанные модели, поэтому в ряде случаев приведена непроверенная информация изготовителей.

В книге также не рассматривается аппаратура цифровой магнитной видеозаписи: цифровые магнитофоны и видеокамеры, а также автономные DVD-устройства. Информацию об этом оборудовании заинтересованный читатель сможет найти в сводках, посвященных современной видеотехнике.Производство аппаратуры для видеоввода – бурно развивающаяся отрасль. Вероятно, за время подготовки этой книги на рынке появятся еще несколько моделей, поэтому автор заранее приносит извинения за неполноту обзора.

Простейшие внутренние устройства захвата кадра и ТВ тюнеры

На данный момент все устройства захвата кадра создаются на основе одной и той же микросхемы: Bt848 фирмы BrookTree (имеются варианты на микросхемах Bt878 и Bt879). По этой причине различия между аппаратурой подобного рода незначительны. Правда, на рынке еще можно встретить платы на уже снятом с производства чипе фирмы Philips (например, старый вариант платы Fly Video). Безусловно, ими не стоит пренебрегать и считать их устаревшими. «Филипсовский» чип ничуть не хуже «Брука», а по некоторым параметрам даже превосходит его. В этом случае проигрыш связан исключительно с маркетинговой политикой фирмы, а не с качеством устройства. Не стоит думать, что здесь приведены все устройства захвата кадра. В последнее время на рынке появилось много «безымянных» плат на основе той же Bt848. Обычно они не обладают функциями ТВ тюнера, в остальном же не уступают платам известных производителей. При работе с устройствами захвата кадра, не являющимися ТВ тюнерами, можно использовать драйверы от других плат, выполненных на том же чипе (обычно от Miro или AVer). Кроме драйверов, в комплект программного обеспечения обычно входит и оболочка для работы с компьютерным видео. На самом деле для захвата кадра вам потребуется известная программа VidCap и ничего более.

В случае с ТВ тюнерами подобная универсальность, увы, невозможна и придется честно устанавливать прилагаемые к устройству программы.

Обычно платы захвата кадра работают только на ввод (не дают возможности осуществлять вывод изображения на устройства, отличные от монитора компьютера).

Вот наиболее типичные параметры этих устройств:

• плата – в стандарте PCI;

• входы – композитный и S-Video;

• размер кадра – 768x576 (PAL, SECAM);

• стандарты – обычно декларируются PAL, NTSC, SECAM, однако реально при приеме SECAM могут возникать трудности, например искажение цвета, «мусор» в кадре и т. д.;

• цвет – 24 бита на пиксел.

Приведем несколько конкретных примеров распространенных на рынке устройств (характеристики, совпадающие с приведенными выше параметрами, могут быть опущены).

Устройство AVer TV-Phone-98

Производитель – фирма AVer Media. В комплект входит TB тюнер (SECAM D/K) и радиотюнер FM, имеется ИК пульт, микрофон и FM радиоантенна.

С помощью этого устройства, а также аналогичных моделей других производителей можно принимать и воспроизводить на экране компьютера телепрограммы, слушать радио, устраивать видеоконференции в Internet (увы, для пользователей наших телефонных сетей возможность пока малореальная), записывать несжатые видеокадры и последовательности на жесткий диск (пользуясь VidCap или программным обеспечением, входящим в поставку). Для воспроизведения звука необходима звуковая карта.

Как и большинство внутренних устройств видеозахвата, плата проявляет некоторую капризность по отношению к аппаратуре. Другими словами, на устаревших материнских платах она может и не заработать. Интерфейс программного обеспечения, как это теперь модно, напоминает пульт видеомагнитофона (рис. 4.1), пиктограммы в большинстве своем понятные и простые.

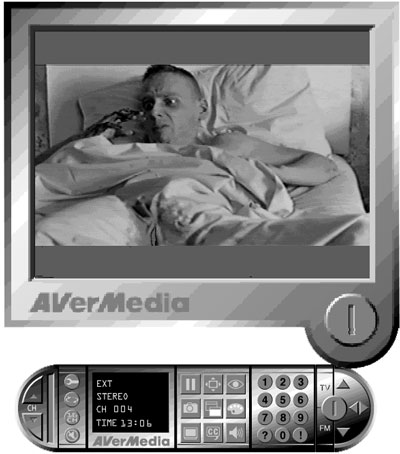

Рис. 4.1. Интерфейс программного обеспечения платы AVer Media

Фирма AVer Media была одной из первых, предложивших широкому пользователю недорогие платы захвата кадра и ТВ тюнеры. Первые версии программного обеспечения работали крайне неустойчиво, поэтому у многих пользователей укоренилось скептическое отношение к программному обеспечению от AVer Media. На сегодняшний день это не более чем предубеждение. Конечно, как бывает и у многих других, весьма известных компаний, самые последние версии программ этой фирмы могут создавать проблемы, однако полученные с ее сайта драйверы для данной платы прекрасно работают практически со всеми устройствами на основе микросхемы BrookTree. Предлагаемая программа для захвата кадров и работы с ТВ тюнером также не вызывает существенных нареканий.

При захвате кадра действия практически такие же, как при работе в VidCap. Они подробно описаны в главе, посвященной программному обеспечению. На рис. 4.2 показано меню Overlay Window, предназначенное для настройки параметров и собственно захвата изображения. Большая часть кнопок по названию и функциям соответствует аналогичным пунктам меню VidCap.

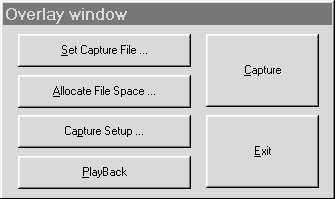

Рис. 4.2. Меню Overlay window

Основные характеристики:

• входы – антенный; приемник сигнала от пульта ДУ; S-Video; Composite; внешний (правый и левый) аудиовходы;

• выходы – звуковой (стерео) для динамиков или для входа звуковой карты;

• стандарты – PAL, NTSC, SECAM D/K;

• захват кадра – 768x576 пикселов, палитры 32, 25 и 15 бит;

• ТВ тюнер рассчитан на 181 канал, включая кабельные; функция AutoScan; поддержка экранного разрешения до 1024x768; одновременный просмотр 16-и каналов в режиме Preview; родительский запрет каналов.

Требования к системе:

• Pentium 100 или выше;

• Windows 95 или Windows 98;

• PCI VGA-адаптер, поддерживающий DirectDraw;

Состав поставки:

• видеоплата;

• микрофон;

• дистанционный ИК пульт;

• батарейки к ИК пульту;

• программное обеспечение;

• документация (на русском языке);

• стереозвуковой кабель;

• кабель для композитного видеосигнала.

Устройство Miro Studio PCTV

Этот, наверное, самый широкоизвестный ТВ тюнер-видеограббер производится фирмой Pinnacle. Характеристики и требования к системе и комплектность примерно такие же, как и у AVer Media PC TV.

У группы устройств Miro Studio (устройства начального класса), к которой относится и данное устройство, интерфейс программного обеспечения обычно идентичен. Он будет описан в разделе, посвященном Miro Studio 400.

В состав поставки, кроме оборудования для захвата и редактирования видео, входит программа Title Deco для создания титров.

Основные характеристики:

• входы – композитный, S-Video, антенный;

• выходы – ТВ, звуковой (для динамиков или входа звуковой карты);

• захват кадра – 768x576 пикселов; палитры 32, 25 и 15 бит; захват последовательностей без потери кадров в разрешении до 384x288;

• ТВ тюнер рассчитан на 181 канал, включая кабельные; функция AutoScan; поддержка экранного разрешения до 1024x768; одновременный просмотр 16-и каналов в режиме Preview; родительский запрет каналов.

Устройство Fly Video EZ/98

Это очередная, тоже довольно распространенная и любимая пользователями плата на микросхеме фирмы BrookTree. Внешний вид платы показан на рис. 4.3. На сегодняшний день, вероятно, одна из лучших в своем классе по соотношению цена/ качество. С сигналом в стандарте SECAM работает весьма неплохо. Остальные характеристики – как у других устройств на том же чипе.

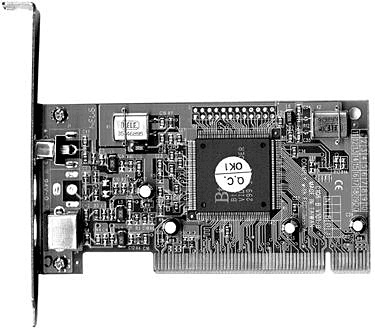

Рис. 4.3. Внешний вид платы Fly Video

Основные характеристики:

• входы – 2 композитных (VHS), S-Video;

• захват кадра – до 768x576; палитра 34, 24 и 15 бит;• ТВ тюнер – AutoScan.

Внешние модули захвата кадров и ТВ тюнеры

Внешние устройства видеозахвата и ТВ тюнеры получили распространение совсем недавно, с появлением шины USB. Как уже было сказано, скорости передачи данных на этой шине недостаточно для записи непрерывных видеофрагментов с полным размером кадра. Однако для домашних архивов, видеоконференций в Internet, кадров небольшого размера и т. п. ее возможностей хватает. Эти устройства обычно весьма компактны, имеют простой интерфейс, однако (пока) довольно дороги и нередко вызывают проблемы при установке.
