Платы нелинейного монтажа начального уровня
Этот раздел содержит обзор наиболее простых устройств для ввода видеопоследовательностей в реальном времени. Это еще не профессиональные платы, но уже и не «игрушки» (каковыми, в общем-то, являются USB-устройства видеозахвата). При помощи этих плат можно уже не только делать семейные альбомы и участвовать в видеоконференциях, но и создавать научные видеоархивы (необходимые, например, в различных областях медицины и биологии), делать несложные фильмы. Обычно эти устройства обеспечивают аппаратную компрессию, хотя можно работать и без нее.
Наиболее дешевые устройства такого класса могут вводить только видео. Для записи звука необходимо использовать звуковую карту. При этом не всегда удается добиться хорошей синхронизации звука и изображения. Это в значительной степени зависит от возможностей звуковой платы, поэтому очень важно нижеследующее правило.
Если вы собираетесь записывать озвученные ролики,
Плата начального уровня Miro VIDEO STUDIO DC 10 Plus
Плата в стандарте PCI (рис. 4.25). Принимает сигнал в стандартах NTSC, PAL, SECAM. Работает с полноразмерным кадром (576x768 для PAL и SECAM, 640X480 для SECAM). Имеет композитный и S-Video входы. Поток данных до 6 Mбайт/с. Компрессия Motion JPEG с коэффициентом до 3,5:1. В комплект программного обеспечения входит программа miroInstant, снимающая ограничение в проигрывании файлов размером более 2 Гбайт.

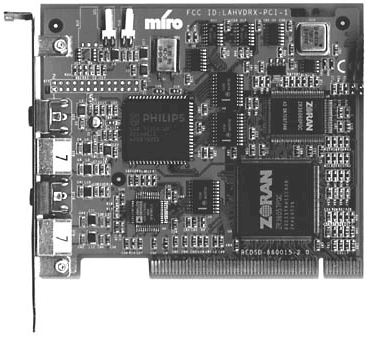

Рис. 4.25. Miro Studio DC10 Plus
Требования к системе:
• 133 МГц Pentium и выше;
• оперативная память 32 Мбайт;
• адаптер 16 бит SVGA;
• Windows 95 или Windows 98;
• жесткий диск 2 Гбайт.
Плата AVer Media MV 300
Эта плата (рис. 4.26) имеет практически те же характеристики, что и Studio DC10 Plus. Компрессия от 4:1 до 30:1. Обеспечивает поток до 5 Мбайт/с. Поставляется с программой Ulead Media Studio Pro. Имеется SDK для Windows 95.
Требования к системе:
• 90 MГц Pentium и выше;
• оперативная память 32 Мбайт;
• адаптер 16 бит VGA;
• Windows 95;
• жесткий диск 2 Гбайт.Однопотоковые платы ввода/вывода
При помощи этих устройств можно производить оцифровку изображения, а также осуществлять запись смонтированного видео на аналоговые (или некомпьютерные цифровые) видеомагнитофоны. В этом разделе представлены вполне серьезные профессиональные платы. Они вряд ли представляют интерес для начинающих, поэтому здесь в основном приводятся лишь краткие характеристики.
Плата ввода/вывода Miro Video DC30/30+
Плата в стандарте PCI (рис. 4.27). Осуществляет ввод видео и аудио, монтаж, позволяет создавать спецэффекты и титры, микшировать звук, осуществляет вывод смонтированного ролика на видеокассету.

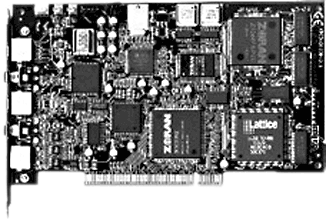

Рис. 4.27. Плата Miro Video DC30
Имеет композитный и S-Video входы, принимает сигнал в стандартах PAL, SECAM, NTSC с полным размером кадра. Компрессия MJPEG от 3:1 до 100:1. Поток до 6 Мбайт/c. В комплект программного обеспечения входит Adobe Premiere LE, а также программа miroInstant Video, которая снимает ограничения на размер AVI-файла в 2 Гбайт.
Несмотря на пугающее слово «профессиональный», плата довольно легко инсталлируется. Основные проблемы могут быть связаны с устаревшими компьютерами. Впрочем, довольно трудно предположить, что среди пользователей найдутся желающие устанавливать плату стоимостью 800 долларов в 486-й компьютер.
Качество захваченного кадра хорошее (рис. 4.28), хотя маловероятно, чтобы кто-нибудь решился использовать устройство такого класса только для захвата кадров.
Рис. 4.28 Кадр получен с использованием Miro Video DC30
Плата Fast AV Master
Весьма популярная в мире (к весне 2000 года продано более 70000 комплектов) плата в стандарте PCI производства фирмы Fast Multimedia. Она имеет сходные характеристики с платой Miro Video DC30/30+: тот же набор входных и выходных разъемов, поток до 5 Мбайт/с, аппаратная M JPEG-компрессия на основе той же микросхемы фирмы Zoran. Различия в основном касаются качества драйверов и поставляемого с платой программного обеспечения: Miro поставляется с программой Adobe Premiere, AV Master – с Ulead Media Studio.
Плата AV Master 2000 поставляется с новой версией программы записи/воспроизведения FASTCap, позволяющей преодолеть барьер в 2 Гбайт и работающей под управлением Windows NT4.0, а также с забавным мультимедийным пакетом MatchWare Mediator 5 LE и улучшенной версией видеоредактора Ulead Media Studio Pro 5.2.
Плата DPS EditBay
Набор характеристик почти тот же, что и у Fast AV Master. Максимальный поток – 6,5 Мбайт/с. С платой поставляется программа нелинейного монтажа Video Action Pro.
Плата Fast DV Master и DV Master Pro
Плата DV Master выполнена в стандарте PCI и работает почти на профессиональном уровне. Имеет два внешних и один внутренний цифровые входы/выходы DV. Кроме того, на подключаемом к плате внешнем блоке (I/O Box) есть аналоговые входы S-Video, композитный (через адаптер), выходы S-Video, компонентный YUV, вход/выход стереозвука. Благодаря интегрированной плате DVBK-1 (фирмы Sony) и двум портам FireWire DV Master может служить преобразователем видеосигнала формата DV в S-Video/Component и аналогового Composite/S-Video в DV-формат в реальном времени.
При записи аналогового видео на жесткий диск DV Master поддерживает фиксированный коэффициент сжатия 5:1, скорость – 3,6 Мбайт/с. Программное обеспечение – Ulead Media Studio Pro 5.2.
DV Master Pro обеспечивает профессиональный
уровень качества, работает под управлением Windows NT4.0. Программное обеспечение – видеоредактор Speed Razor DV.Плата Miro Video DV 300
Плата с интерфейсом Fire Wire; аналоговых входов/выходов не имеет и предназначена для ввода записей в форматах DV и Digital 8. Поток данных – 3,6 Мбайт/с.
Плата DPS Spark
Функционально аналогичная плата. Имеет вариант Spark Plus со встроенным контроллером SCSI для записи видео на выделенные жесткие диски.
Система Miro Video DC50
Имеет, кроме композитного и S-Video, компонентный вход/выход, а также вход и выход внешней синхронизации. Поток видеоданных до 7 Mбайт/с. Компрессия MJPEG от 2,8:1 до 20:1 при полном разрешении. Внешний вид системы показан на рис. 4.29.

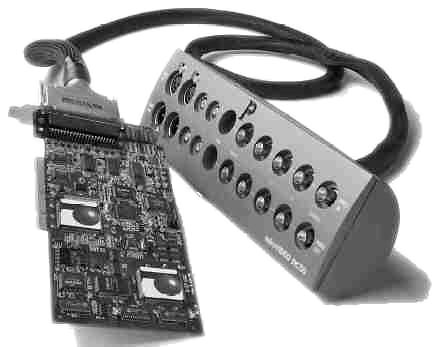

Рис. 4.29. Miro Video DC50
Система DPS Video Recorder
Набор входов/выходов тот же; кроме того, при помощи дополнительной платы организуется цифровой вход и два цифровых выхода. Есть контроллер FAST SCSI-2 для подключения выделенных жестких дисков для видеозаписи. Для платы такого уровня система довольно нетребовательна к ресурсам компьютера. Основной ее недостаток заключается в том, что для работы со звуком требуется отдельная плата, и это, естественно, вызывает проблемы синхронизации.
Карта «Форвард»
Разработка российской фирмы Soft Lab. Данная карта позволяет при работе с медленными дисками записывать несжатое видео в несколько проходов. Другим интересным решением является возможность наложения проходящего видеосигнала на воспроизводимый AVI-файл.
Карта имеет компонентные (Y/C) и композитные входы, встроенный коммутатор входов. Звук пишется синхронно с видео. В новых версиях имеется вход внешней синхронизации.Двухпотоковые платы ввода/вывода
Высокопрофессиональные устройства, которые дают возможность не просто работать одновременно с двумя потоками видео, но и просчитывать эффекты, накладывать титры, осуществлять переходы в реальном времени. Все эти платы имеют компонентный вход/выход, встроенную поддержку звука. Такие системы стоят дорого и используются, например, на телевидении.
Приведем несколько примеров подобных устройств.
Система PS Perception RT
Одна из систем нелинейного монтажа двух видеослоев в реальном времени. Включает две платы: PCI – входы/выходы SDI и управление; ISA – дополнительная плата аналоговых входов/выходов. Позволяет осуществлять запись одного и воспроизведение двух потоков видео в реальном времени, имеет встроенный блок двумерных эффектов, который дает возможность осуществлять свыше 200 монтажных эффектов и управлять параметрами бордюров, размытием границ, цветокоррекцией на одном из каналов в реальном времени. Также в реальном времени на видеоизображение могут накладываться 32-битные статические титры, которые способны медленно появляться и исчезать. Для трехмерных эффектов необходима дополнительная плата.
Благодаря тому, что видео записывается на диски, подключенные через встроенный UW-SCSI контроллер, Perception RT может воспроизводить два потока видео любого уровня компрессии при минимальной загрузке центрального процессора и PCI-шины компьютера.
Система Matrox DigiSuite DTV
Новинка. На плате DTV, по утверждению производителей, аппаратно реализованы механизмы сжатия, почти аналогичные алгоритмам, реализованным в известном архиваторе ZIP, благодаря чему достигается сжатие без потерь. Этот механизм не исключает наличие аппаратного кодека (микросхемы) MJPEG-компрессии. К сожалению, в одном проекте нельзя использовать фрагменты с компрессией разного вида.
В стандартном комплекте DTV имеет композитный, Y/C и аналоговый компонентный входы/выходы. Как опция поставляются SDI (поддерживаются форматы Digital-S, DVCPRO, DVCPRO 50, DVCAM и все существующие форматы DV), SDTI, на плате которого установлен дополнительный кодек, существенно ускоряющий работу с видеопотоками, а также, в виде опции, интерфейс FireWire с Ultra-Wide SCSI контроллером.
Плата может работать с двумя потоками видео в формате DV, DV50 или MPEG-2, причем поток может быть преобразован из одного формата в другой и обратно; более того, поддерживается вывод MPEG-2 и создание DVD. Есть облегченный Matrox DigiSuite LE, использующий компрессию MJPEG и не содержащий SCSI-контроллера.
По способу записи на диск различаются два варианта исполнения:
1. Запись видео/аудио в стандартный файл на жесткий диск компьютера.
2. Запись на выделенный жесткий диск при помощи собственного контроллера.
Первый способ используется в основном в устройствах нижней ценовой группы, второй – в более дорогих, хотя бывают и исключения.
Система Miro Video DC 1000
Плата с большими возможностями для создания эффектов в реальном времени. Обеспечивает MPEG-компрессию и возможность подключения цифрового интерфейса.
Система blue. фирмы FAST Multimedia и другие
Некоторые фирмы стараются поставлять устройства двухпотокового монтажа (и другую аппаратуру) не в виде отдельных плат, а в виде готовых, полностью укомплектованных систем, представляющих собой системный блок с установленным аппаратным и программным обеспечением. Конечно, это значительно повышает стоимость предлагаемого продукта. Такая политика связана с утверждением производителей, что настройка подобных комплексов может вызвать проблемы даже у подготовленного пользователя. (Конечно, позиция спорная, но фирмы заботятся не столько о нас, сколько о собственном имидже).
