Система blue. состоит из нескольких основных функциональных блоков (blue.Connect, blue.Workstation, blue.Control, blue.Studio) и ряда дополнительных блоков или плат, которые расширяют возможности системы и по желанию заказчика поставляются отдельно. Отличительной особенностью является возможность работы со всеми форматами видеоданных. Обработка осуществляется по принципу «Every In – Any Out» (все стандарты на входе – любой на выходе). Система blue. имеет полный набор аналоговых входов/выходов, цифровые интерфейсы SDI, FireWire (DV) и QSDI (DVCAM). Еще одной интересной особенностью системы blue. является работа по принципу Native Digital,
blue.Connect – внешний блок для ввода/вывода видео и звука, включающий в себя:
• двухканальный кодек MPEG-2;
• двухканальный кодек Sony DVBK-1;
• 10-битные АЦП-ЦАП для видео (YUV);
• два интерфейса RS-422;
• два интерфейса FireWire;
• композитный, S-Video, YUV входы/выходы;
• SDI-вход/выход для видео и звука;
• вход/выход синхронизации;
• четыре аналоговых симметричных аудиовхода/выхода;
• цифровой аудиовход/выход (AES/EBU);
• 20-битные АЦП-ЦАП для аудио;
• DV-вход/выход.
blue.Workstation – закрытая рабочая станция на базе IBM PC совместимого компьютера с установленной операционной системой Windows NT4.0 и необходимым программным обеспечением.
blue.Control – устройство с набором программируемых клавиш и возможностью вывода звука на головные телефоны.
blue.Studio – программа нелинейного монтажа.
blue.Genue – плата, обеспечивающая просчет трехмерных эффектов в реальном времени, и соответствующее программное обеспечение.
Система blue. позиционируется фирмой-изготовителем в качестве замены популярного (продано более 17.000 комплектов) программно-аппаратного комплекса гибридного монтажа FAST Video Machine (три полноразмерных платы в стандарте ISA, I/O box, пульт), который еще в 1994 году удивлял специалистов способностью устойчиво работать и обеспечивать профессиональное качество видеопрограмм (по 601 стандарту) на 486-м компьютере под управлением Windows 3.1 (!).
В качестве упрощенного варианта системы blue. – только для формата MPEG-2 и подготовки видеопрограмм для DVD-video – фирма предлагает комплекс нелинейного монтажа FAST601.
Видеомультиплексоры
Эти устройства позволяют подключать большое число видеокамер. Они обычно используются в системах безопасности и контроля доступа, а также в научно-измерительном оборудовании. Здесь приводятся два примера многоканальных плат видеоввода, разработанных широкоизвестными фирмами. На самом деле рынок подобных моделей значительно шире, однако в большинстве случаев отдельно они не поставляются и не рекламируются и доступны только в составе готовых, укомплектованных систем. Клиент может вообще не представлять, как выглядит плата оцифровки, работающая в его охранном комплексе.
Кроме того, существуют фирмы, разрабатывающие и поставляющие устройства, представляющие интерес только для разработчиков. Это может означать, например, что вместо пользовательского программного обеспечения устройство поставляется с исходными материалами для написания собственных программ. Поскольку данная книга предназначена для конечного пользователя, такие устройства не вошли в наш обзор.
Устройство Darim VideoSpider
Разработка корейской фирмы Darim, занимающейся преимущественно проектами с использованием
формата MPEG. В этой книге уже упоминались программа DV MPEG и платы MPEGator, сконструированные этой фирмой. VideoSpider также использует формат MPEG, но является многоканальной платой ввода. Описание возможностей охранной системы, созданной на основе этой платы, есть в разделе, посвященном системам безопасности. Здесь приведем лишь основные характеристики VideoSpider:• видеовходы – 8 композитных;
• компрессия – MPEG 1;
• частота кадров на канал – NTSC: 0,9-15 кадров/с; PAL: 0,8 -12.5 кадров/с;
• общая максимальная частота кадров – NTSC: 29,97 кадров/с, PAL: 25 кадров/с;
• разрешение – 352x240, 320x240 (default), 160x120;
• поток на канал – 10-700 Кбит/с.
Требования к системе:
• Pentium 166 и выше;
• оперативная память 32 Mбайт, рекомендуется 64 Mбайт и больше;
• Microsoft Windows NT 4.0, Service Pack 4;
• 40 Mбайт свободного дискового пространства для установки программного обеспечения.
Продукт AVer Media Security
Фирма AVer Media пытается выйти и на этот рынок. Если еще несколько лет назад компьютерные охранные видеосистемы были доступны только крупным фирмам и банкам, то сейчас и у частных пользователей появляется к ним интерес. Эту тенденцию, естественно, немедленно уловила фирма, основная специализация которой – компьютерное видео для дома. Конечно, репутация фирмы-производителя устройств для развлечения может сослужить недобрую службу на рынке систем безопасности. А может, и нет. Поживем – увидим.
Предлагаются платы для подключения четырех и шести видеокамер и программное обеспечение к ним, осуществляющее обнаружение движения в охраняемой зоне и запись на диск оцифрованного изображения. Подробнее об AVer Media Security рассказывается в разделе, посвященном системам безопасности.
Основные характеристики:
• видеовходы – 4 композитных;
• видеостандарт – PAL, NTSC;
• кадр – 320x240 (NTSC); 384x288 (PAL); 24 бита;
• скорость ввода – 1-15 кадров/с.
Требования:
• Pentium 200 и выше, рекомендуется Pentium II;
• оперативная память 32 Мбайт;
• по 1 Гбайт свободного дискового пространства на каждую из подключаемых камер;
• видеокарта с поддержкой DirectDraw;
• 16-битная звуковая плата (желательно).
Простейшие декодеры DVD и MPEG
Относительно новый класс устройств. Их появление и стремительное распространение вызвано, во-первых, возрастанием популярности формата DVD (и, как следствие, ростом числа обладателей приводов DVD-ROM) и, во-вторых, неудовлетворительным качеством работы программных декодеров MPEG. Существует несколько подобных устройств, здесь будет рассмотрено самое популярное из них.
Плата Hollywood Plus
PCI-плата (рис. 4.30) производства фирмы Sigma Design (www. sigmadesign.com). Предназначена для аппаратной декомпрессии MPEG. Может использоваться для проигрывания DVD, MPEG-записей в различных форматах и Video CD. Существует вариант со SCCI-контроллером. Программное обеспечение предельно простое. Интерфейс, как и для многих компьютерных видеоустройств, выполнен в виде передней панели видеоплеера (рис. 4.31).

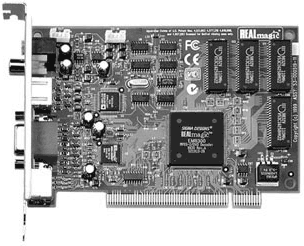

Рис. 4.30. Внешний вид платы Hollywood Plus
