Гнуть трубы можно не только в тисках, но и в трубном прижиме. Также в арсенале мастера должно быть несколько других приспособлений, с помощью которых легко осуществить сгибание труб. Самым простым из них является металлическая плита с отверстиями, в которые особым образом вкручиваются штифты небольшого размера. Штифты можно переставлять, чтобы получить изгиб нужного радиуса и трубу нужной формы. Однако, применяя данное устройство, не всегда удается добиться того, чтобы труба изогнулась именно так, как нужно. Кроме того, на плите удобно гнуть трубы только большой длины. Чтобы согнуть короткую трубу, может не хватить силы.
Другим приспособлением для гибки труб является плоскопараллельная пластина, изначально имеющая

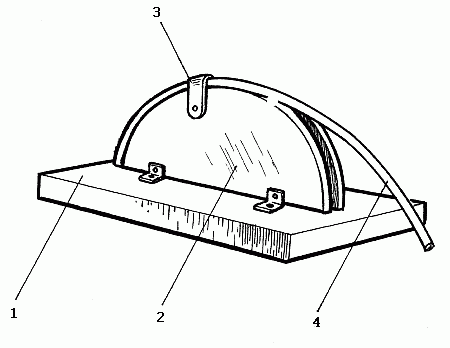

Рис. 46. Плоскопараллельная пластина: 1 – плита; 2 – пластина; 3 – хомут; 4 – труба
Гибку с помощью данного инструмента осуществляют следующим образом: в специальном хомутике зажимают трубу и гнут ее по пазу пластины. Заметим, что на этом приспособлении можно гнуть трубы диаметром до 40 мм.
Самым популярным инструментом для проведения операций данного вида является станок Вольнова (трубогиб). С его помощью по-разному можно изогнуть трубу диаметром 15, 20 и 25 мм: в виде утки, калача, скобы или отвода (рис. 47) . Для этого длинную сторону трубы закладывают под хомут верстака, смазывают место, где будет произведен изгиб, машинным маслом и загибают короткую сторону.

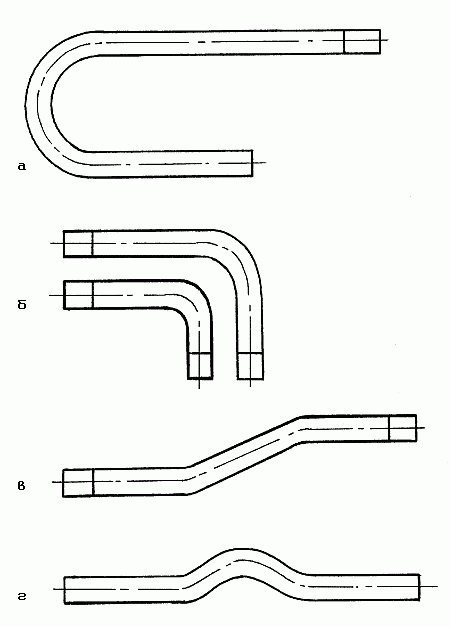

Рис. 47. Виды загибов труб: а – калач; б – отводы; в – утка; г – скоба
Кроме вышеописанных инструментов, существует специальная машинка для сгибания труб. Она может понадобиться при сгибании трубы диаметром 28 мм. На машинке устанавливают нужный угол сгибания, трубу вставляют в специальное отверстие и сводят рукоятки (рис. 48).

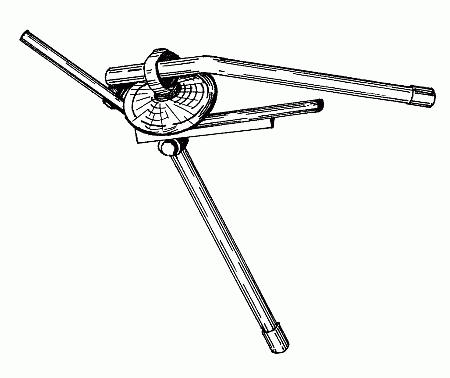

Рис. 48. Машинка для гибки труб
Имеется целый ряд других, менее известных приспособлений для гибки труб, например трубогиб с гидроприводом. Но в любом случае, используя тот или иной инструмент, необходимо помнить, что измерение длины трубы производится уже после того, как ее согнули. Эта длина будет истинной. Длина, полученная при измерении трубы перед гибкой, носит название заготовительной.
Нарезание резьбы
Необходимость в резьбовых соединениях возникает достаточно часто. Таким способом соединения труб можно воспользоваться и при монтаже водопровода.
Резьба бывает внутренней и наружной, а также левой и правой (рис. 49). В случае необходимости нарезать резьбу можно самостоятельно.

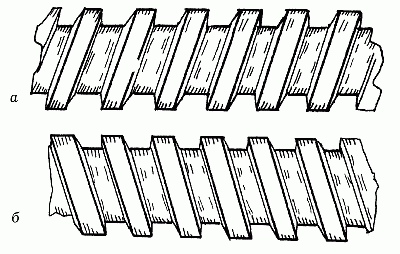

Рис. 49. Виды резьбы: а – левая; б – правая
Нарезание внутренней резьбы производят метчиком. Для получения качественной резьбы необходимо правильно определить диаметр метчика. Если диаметр трубы будет меньше, это может привести к срыву резьбы или к поломке метчика; если же он окажется больше, чем нужно, то резьба не будет иметь полного профиля.
При вычислении диаметра метчика можно руководствоваться формулой, которая имеет некоторые поправки для различных материалов. Так, работая со стальной трубой, необходимо из размера наружного диаметра резьбы вычесть величину ее шага. При работе с чугунной трубой формула немного усложнится: в данном случае величину шага резьбы нужно умножить на коэффициент, равный 1,1, после чего вычесть результат из размера наружного диаметра резьбы.
Приступая непосредственно к нарезанию резьбы, внутрь трубы вставляют конец чернового метчика, предварительно смазав его машинным маслом; затем поворачивают
метчик, придерживая его за вороток, до тех пор пока он не врежется в металл. Метчик должен занять устойчивое положение.После этого берут вороток обеими руками и совершают вращательные движения, через каждые пол-оборота перехватывая его.
После того как будет сделано несколько оборотов по направлению резьбы, метчик возвращают на пол-оборота назад, чтобы стружка была мельче и легче ломалась, а резьба имела более высокое качество; обрабатывают резьбу вторым метчиком, а затем чистовым.
При нарезании внутренней резьбы нередко причиной брака становится поломка метчика. При этом в отверстии остаются его осколки, извлечь которые можно несколькими способами:
1) если в отверстии осталась выступающая часть метчика, ее выворачивают с помощью плоскогубцев или ручных тисков;
2) если выступающая часть метчика отсутствует, то в канавки вставляют трехштырьковую вилку и выкручивают его, вращая вилку против часовой стрелки.
В обоих случаях перед извлечением метчика в отверстие по канавкам заливают керосин.
Прежде чем приступить к нарезанию наружной резьбы, выбирают трубу необходимого диаметра и зажимают один ее конец в тиски. На другом конце трубы напильником снимают небольшую фаску, которую обязательно смазывают машинным маслом.
Особое значение при нарезании наружной резьбы придается выбору диаметра трубы. Дело в том, что несоответствие диаметра трубы требуемому (например, он меньше необходимого) может привести к образованию неполного профиля резьбы. Если же диаметр трубы больше, чем надо, возможен срыв резьбы или поломка зубьев плашки.
Приступая непосредственно к нарезанию наружной резьбы, в плашкодержатель вставляют плашку и фиксируют ее стопорными винтами. Далее плашку кладут на конец трубы и по направлению резьбы осторожно вращают одной рукой, в то время как другой прижимают головку плашки к трубе.
После того как произойдет врезка инструмента в металл, берутся за плашкодержатель и обеими руками производят несколько оборотов вперед, а затем пол-оборота назад. Чтобы резьба не перекашивалась, плоскость плашки должна быть строго перпендикулярна к трубе.
Чтобы избежать травм, только что нарезанную резьбу не следует трогать пальцами, потому что на ней могут остаться острые заусенцы. При нарезании резьбы на трубах следует обратить внимание на одну особенность: при прорезывании нескольких последних витков не стоит производить вращение назад, это будет способствовать лучшему запиранию трубопровода.
Прокладывание коммуникаций и труб
Все внутренние коммуникации – водопровод, отопление, канализация – неразрывно связаны между собой и представляют единую систему. И если на даче, которая предназначена для проживания в ней лишь летом, достаточно провести от магистральной трубы отводок в дом и установить раковину (мойку), то в доме, где предусмотрено круглогодичное проживание, этого будет недостаточно. И все работы по прокладке коммуникаций желательно выполнять сразу и на совесть, не оставляя что-либо на потом – ведь это будет гораздо проще, чем пытаться вмонтировать в уже отлаженную систему какой-то недостающий компонент.
Тип отопления и место прокладки коммуникаций владельцу частного дома и коттеджа придется выбрать самому и занести эти сведения в проект постройки дома, который обязательно должна одобрить специальная комиссия. Разрешение комиссии также необходимо в том случае, если водопровод проводится в уже построенный дом.
Запрещается производить переустройство инженерного оборудования, которое может привести «к нарушению прочности или разрушению несущих конструкций, ухудшению сохранности и внешнего вида зданий и не отвечающее противопожарным требованиям, а также ухудшающее условия эксплуатации и проживания…»
