Проточный газовый водонагреватель по своему назначению является агрегатом централизованного водоподогрева, рассчитанным на многоточечный водоразбор.

Следует напомнить, что подключение газовых приборов должен выполнять только специалист соответствующей службы, а трубопровод подачи газа должен проходить открыто и быть доступным для осмотра. Отдельный вентиль газа на подводящей магистрали обязателен.

Если в дом проведена холодная вода и имеется газовая плита, можно самим (при разрешении специальной службы) соорудить похожий на ВПГ прибор (рис. 54), принцип нагрева в котором аналогичен. Этот примитивный вариант газовой колонки обычно ставят в домах, где по тем или иным причинам невозможна установка ВПГ промышленного производства.

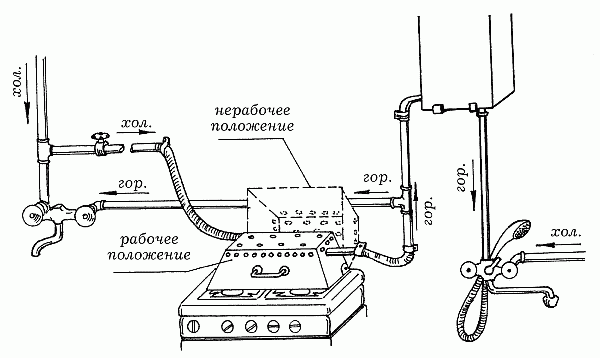

Рис. 54. Установка самодельного проточного водонагревателя

Самодельный газовый водонагреватель проточного типа может быть использован как для подогрева воды для мойки, так и для устройства горячего душа.

Основной деталью данного прибора является водогрейный короб, представляющий собой стальной корпус с высверленными в боковых стенках и крышке отверстиями.

Внутри корпуса, вдоль его стенок, располагаются витки медной трубки, один конец которой посредством резинового шланга и 2 хомутов соединяется с патрубком, установленным в магистраль холодной воды (на патрубке обязательно должен быть отдельный запорный вентиль).

Другой конец трубки, также выведенный из корпуса, посредством шланга из термостойкой резины соединяется с трубопроводом горячей воды, который, в свою очередь, разводит нагретую воду к точкам водоразбора (на схеме это душевой смеситель и смеситель кухонной мойки).

Короб закреплен на газовой плите подвижно и может откидываться, открывая доступ к горелкам, когда потребности в горячей воде нет (собственно говоря, вскипятить чайник можно и на установленном в рабочее положение коробе, одновременно с нагревом воды – количества теплоты для этого вполне достаточно).

В самой высокой точке (не ниже верхнего положения душевой сетки) должен располагаться накопительный бак, из которого горячая вода подводится к смесителю. Бак крепится к стене или потолку кронштейнами и имеет 2 патрубка – впускной и выпускной. Выпускной патрубок вваривают в самой нижней части бака, из него вода самотеком поступает к смесителю.

Расширительный бак призван компенсировать давление, которое возникает в системе при расширении нагреваемой воды. Кроме того, он играет роль накопительной емкости. Чем выше он расположен, тем больший напор горячей воды обеспечивает, когда проточный нагрев прекращен и расходуется уже подготовленная вода.

Правила безопасности при изготовлении всей системы и ее последующей эксплуатации очень просты.

Во-первых, хомуты, крепящие термостойкий шланг на подводе к коробу и выходе из него, должны стягиваться болтами с контргайкой – это требуют правила безопасности. Если давление воды сорвет соединительный патрубок, кипящая вода может нанести серьезную травму.

Во-вторых, собираясь нагреть воду, не следует опускать короб на конфорку, не включив предварительно подачу холодной воды, во избежание расплавления медной трубки.

Газовые колонки (проточные водонагреватели) фабричного изготовления могут иметь, в зависимости от своего класса и страны-производителя, различный набор опций и степень сложности конструкции.

Например, ВПГ импортного производства рассчитаны на 2 режима работы (экономное потребление газа и работа на полную мощность). К такой колонке просто необходим счетчик потребления газа.

Для российских условий более актуален так называемый автоматический регулятор потока (АРП) – он отвечает за поддержание температуры воды на заданном уровне.

Проточные газовые водонагреватели с АРП обеспечивают поступление из крана воды с постоянной температурой, независимо от возможных перепадов давления подводимой воды. Даже в том случае, если в любой точке водоразбора будет резко открыт или закрыт кран с горячей водой в тот момент, когда человек находится в ванной, он все равно будет гарантирован от неожиданного контрастного душа. Колонка оперативно и совершенно автоматически отрегулирует мощность.

Как импортные, так и отечественные модели ВПГ последних лет выпуска имеют в своей конструкции предохранительный клапан, отключающий подачу газа в запальную и основную горелки при случайном погасании запального пламени.

Повсеместно находят широкое применение газовые и водяные входные фильтры, которые предотвращают попадание загрязнений, способных нарушить работу прибора.

Дополнительные устройства контроля и безопасности могут включать специальный датчик, который контролирует качество отвода продуктов сгорания (тягу) и автоматически прерывает подачу газа в случае ее нарушения (известно, что тяга может заметно ухудшиться или даже совсем пропасть во время сильного ветра, или же может нарушиться просвет вытяжной трубы – во всех этих случаях датчик предотвратит поступление газа в дом).

Электрические водонагреватели

Помимо газовых, существуют и электрические водонагреватели. Они могут быть проточными, имеющими сравнительно невысокую мощность нагревательных элементов (от 2 до 6 кВт) (их устанавливают непосредственно перед смесителем или краном), а также накопительного типа, предназначенными для нагрева воды для всего дома.

Самые простые по конструкции и возможностям – небольшие настенные электронагреватели проточного типа (рис. 55). Имея небольшие габариты, они устанавливаются прямо над (или под) кухонной мойкой, рядом с душевым смесителем и т. д. Могут снабжать горячей водой только душ, только кухонный смеситель или же имеют подключение и к душу, и к смесителю умывальника одновременно.

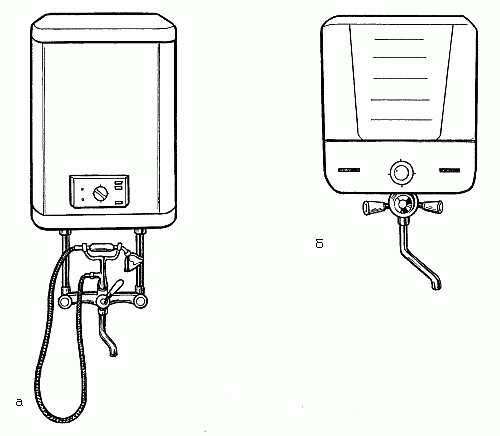

Рис. 55. Электрические нагреватели проточного типа: а – автоматический со смесителем; б – с накопительной емкостью

В конструкциях наиболее простых электронагревателей нагрузка на смеситель вообще не предусмотрена, нагретая вода поступает прямо к душу или крану, без возможности подмеса холодной воды (из-за невысокой степени нагрева этого и не требуется).

В таких моделях температура воды на выходе регулируется только за счет изменения мощности нагрева (в устройствах совсем примитивных – и того проще, контрольным вентилем на входе в самом простом случае, или рукояткой крана – в моделях, имеющих защиту от давления).

Более сложные модели этой группы продаются в комплекте со смесителем и арматурой, которая обеспечивает подводку воды одновременно к холодному крану смесителя и в корпус нагревателя.

Нагретая вода, соответственно, подводится к горячему крану смесителя. Наиболее продвинутые модели допускают даже подключение современных одноручковых смесителей; управление такими приборами полно-стью автоматическое: достаточно открыть кран и нагреватель включается.

Модели, переходные к более мощным нагревателям многоточечного водоразбора, имеют также накопительный резервуар емкостью до 5 л.
