– в боковую грань бака, в нижнюю ее треть, врезают трубу верхней линии, опускают ее до уровня развязки (не доходя до пола на 1/3 высоты помещения) и проводят трубы по всем отапливаемым помещениям и опускают вниз – она становится нижней линией (обраткой);

– на таком же уровне в бак врезают переливную трубу, которая служит для отвода в канализацию лишней воды;

– обратку также проводят по всем помещениям параллельно горячим трубам и врезают в нижнюю часть водонагревательного прибора. Система отопления таким образом становится замкнутой.

При проведении подобной системы отопления (рис. 50) важно тщательно продумать и просчитать разницу высот и ориентацию трубопроводов, а также местонахождение запорной арматуры.

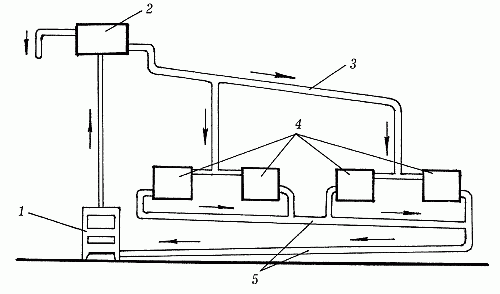

Рис. 50. Двухтрубная отопительная система с верхней разводкой: 1 – котел; 2 – расширительный бачок; 3 – разводящая магистраль; 4 – радиаторы; 5 – обратка

Поскольку в системе с естественной циркуляцией необходимо обеспечить давление, котел устанавливают ниже уровня радиаторов (либо в специальном углублении в полу, либо в подвале или цокольном этаже). Объясняется это тем, что чем больше разница уровней нагревательного элемента и излучателей тепла, тем выше давление.

Такая система вполне сможет отапливать дом из 4 комнат, кухни, ванной и санузла. Если надо обогревать дом большей площади, в систему включают водяной насос – он будет гнать воду по трубам. Но это будет уже несколько другая система, без естественной циркуляции.

Если дом небольшой, в нем можно устроить совсем простую систему отопления (рис. 51). В этом случае магистраль прокладывают почти под потолком помещений, а обратку выводят под пол, закрепляя на лагах или балках перекрытия. Эта же система предпочтительнее тогда, когда в доме есть подвал или цокольный этаж.

Объем расширительного бачка зависит от отопительного прибора, применяемого в системе. Оптимальный объем – 25 л, но заполняют его лишь на 3/4, при этом важно следить за тем, чтобы бачок всегда был заполнен хотя бы наполовину, так как вода, нагреваясь, испаряется.

Уровень воды не может быть ниже уровня врезки трубы верхней линии в бачок: если это произойдет, вода перестанет поступать в горячую линию и циркуляция воды прекратится. Чревато это тем, что вода в основном стояке перегреется, закипит и котел взорвется.

Чтобы этого не произошло, 1–2 раза за отопительный сезон нужно доливать воду в бачок. Делать это можно через отверстие в крышке бачка или через специально врезанный для этой цели патрубок с краном, соединенным с водопроводом.

Во избежание образования воздушных пробок в трубах и обеспечения лучшего водотока и слива при прокладывании системы отопления следует укладывать трубы, расположенные по горизонтали, под небольшим уклоном по движению воды, равным 0,5 см на 1 м длины трубопровода. Этот уклон нужно учитывать при измерении труб.

В конце обратки, перед тем как соединить трубу с котлом (то есть в самом низком месте системы), необходимо врезать патрубок с краном для вывода воды в канализацию. Это будет нужно для того, чтобы спускать воду из системы (например, в случае ремонта).

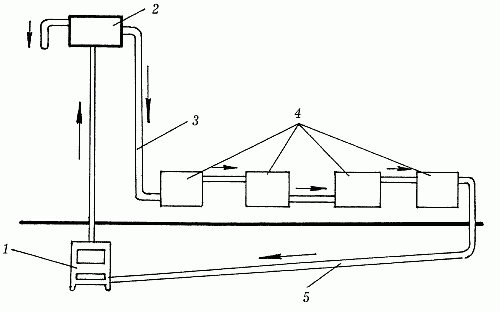

Рис. 51. Однотрубная отопительная система с нижней разводкой; 1 – котел; 2 – расширительный бачок; 3 – разводящая магистраль; 4 – радиаторы; 5 – обратка

Следует помнить и еще об одном немаловажном моменте: уточняя длину стояка, важно учесть высоту виброизоляции, той самой подушки, на которую устанавливают оборудование для предотвращения шумов. Ее, как и прочие детали, нужно приготовить заранее.

Как правило, прокладывать трубы приходится и горизонтально (под полом или на чердаке), и вертикально (в стенах), особенно это актуально для многоэтажных домов. Сборку же водопровода нужно вести последовательно, от одного помещения к другому.

Прокладка труб горизонтально

Если в доме навесные полы особой конструкции, то трубы можно крепить пластиковыми хомутиками прямо к перекрытиям или, если они проходят перпендикулярно к перекрытиям, провести в отверстия, просверленные в связках перекрытий. Диаметр отверстий должен быть на 12 мм больше диаметра трубы. Шире отверстия делать не рекомендуется, так как перекрытие будет менее прочным.

На чердаке трубы прокладывают поверх перекрытий.

Крепление труб должно быть таким, чтобы удержать трубы в том направлении, в котором их проложили, и в то же время чтобы трубы могли перемещаться по оси.

Обычно трубы крепятся двумя способами: подвижным и неподвижным (рис. 52). Если труба имеет наружный диаметр до 40 мм, то ее можно закрепить крючьями или сваркой, если диаметр трубы больше, ее укладывают на кронштейны и подвески.

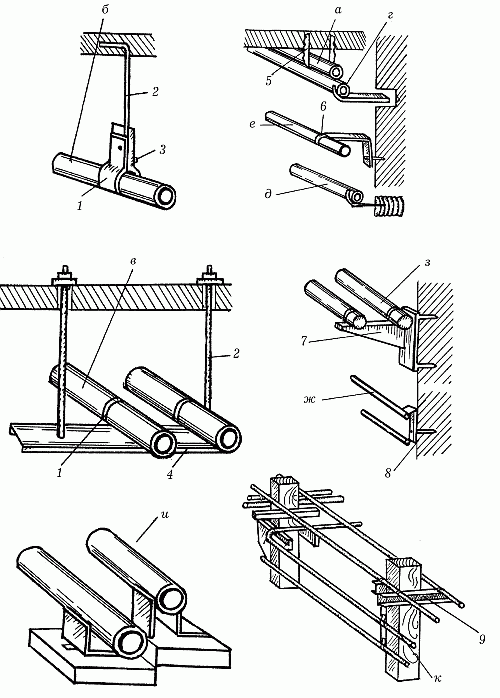

Рис. 52. Виды неподвижного крепления труб: а – скобой; б – на подвеске; в – на подвеске с опорной балкой; г – на кронштейне; д – крючком; е – на кронштейне и хомуте; ж – сваркой к кронштейну; з – на кронштейне с подкосом; и – к уголкам; к – к опорным столбам или колоннам; 1, 6 – хомут; 2 – тяга; 3 – болт; 4 – балка; 5 – скоба; 7 – подкос; 8 – дюбель; 9 – швеллер

Между трубами при креплении должно сохраняться определенное расстояние. Трубы с внутренним диаметром 15, 20 и 25 мм без изоляции крепят на расстоянии 2,5, 3 и 3,5 м друг от друга, с изоляцией – на расстоянии 1,5 и 2,2 м.

Если есть такая необходимость (например, существует угроза промерзания), трубы можно изолировать. Причем изоляцию следует делать не только для труб с горячей водой, но и с холодной.

Существует множество способов изоляции труб. Первый и наиболее дешевый заключается в том, чтобы обмотать трубы такими изоляционными материалами, как минеральная ткань или стекловолокно. Один конец изоляции закрепляют у основания трубы и наматывают ткань внахлест по всей трубе. Периодически изоляционные материалы фиксируют клеем. Во время работы с изоляцией необходимо соблюдать меры личной безопасности: надеть перчатки, защитный костюм, очки и респиратор.

Второй способ предполагает использование специальной трубчатой изоляции, которую надевают на трубу по всей длине и заклеивают изоляционной лентой.

Прокладка труб вертикально

Если стены сделаны из древесно-рамочных конструкций, то проложить трубы будет легко. Конечно, лучше осуществить их прокладку вместе с установкой стен, чтобы потом не пришлось портить обшивку.

Если же по каким-либо причинам выполнить такую работу сразу не удалось, можно сделать следующее: просверлить с верхнего этажа или с чердака в готовой стене оголовок, а потом вырезать в стене куски сухой штукатурки и просверлить в этих местах отверстия в связках и стойках. Затем штукатурку устанавливают на место и швы затирают. Низ рамы стены сверлят с нижнего этажа, для чего снимают несколько досок пола.

В кирпичной стене тоже можно установить трубы. Для этого в стене вырубают небольшой желобок (его глубина и ширина должны соответствовать размерам трубы). Трубу закрепляют хомутиками и стену зашпатлевывают. Этот способ подходит только для труб с холодной водой – горячие трубы высушат штукатурку и она отвалится. Трубы с горячей водой крепят к стене снаружи.

Если стены бетонные, лучше установить трубы поверх стены, также прикрепив их хомутиками. Расстояние между закрепленными вертикальными трубами должно быть равно 3 м.
