Устройство дождевой (ливневой) канализации

Кроме того что дождевые и талые воды попадают в ливневую канализацию с поверхности почвы, они еще отводятся с крыш домов. Такие водостоки называются внутренними.

Как правило, водостоки устраивают из напорных асбестоцементных, стеклянных или пластмассовых труб. При наличии вибрационных нагрузок используют стальные трубы.

Водосточные воронки бывают нескольких видов (рис. 61). Они состоят из корпуса, устанавливаемого в перекрытие, рамы, решетки (колпака) для задержания мусора. Воронку герметично соединяют с кровлей, для того чтобы влага не просачивалась и не вредила перекрытиям. Слой гидроизоляции с помощью болтов фиксируют между корпусом и рамой и заливают мастикой. Наиболее часто используемыми являются водосточные воронки диаметром 80, 100, 150 и 200 мм.

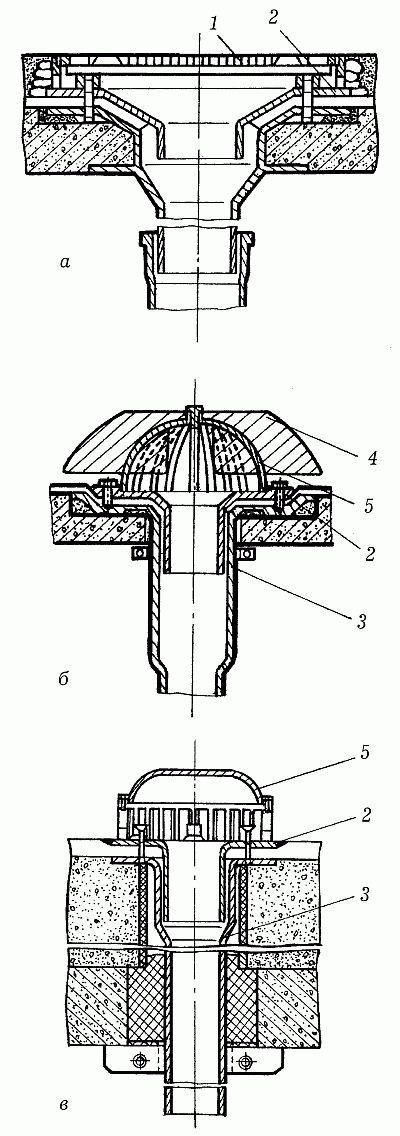

Рис. 61. Водосточные воронки: а – плоские воронки с решетками; б, в – колпаковые воронки; 1 – решетка; 2 – рама; 3 – корпус; 4 – струевыпрямитель; 5 – колпак

Воронки с решетками устанавливают на плоских кровлях, воронки с колпаками – на скатных и плоских кровлях. Для того чтобы увеличить пропускную способность водосточных воронок, применяют струевыпрямители, не позволяющие образовываться завихрениям у края воронки и препятствующие сужению проходного сечения.

Отводные трубы, которые соединяют несколько водосточных воронок, монтируют в виде подвесных трубопроводов. В стояки отводится атмосферная влага от воронок или отводных труб.

Водосточные воронки устанавливают на определенном расстоянии друг от друга с учетом рельефа кровли, конструкции здания, расчетной площади водосбора.

Как правило, воронки располагают в рядах колонн, на границе отдельных пролетов, в наиболее низких местах перелома профиля крыши или разжелобка. В местах наличия деформационных швов воронки устанавливают по обе стороны шва. На кровле должен иметься уклон 0,01–0,015° к водосточным воронкам, так чтобы на крыше не оказалось мест, где будет скапливаться вода.

Площадь водосбора определяют как горизонтальную проекцию участка крыши, с которого вода стекает к воронке. Тип и диаметр водосточной воронки или стояка выбирают с таким условием, чтобы расчетный расход не превышал максимально допустимых расходов.

Отводные трубы и горизонтальные участки выпусков рассчитывают так же, как канализационные трубопроводы. Трассировка дождевой канализации аналогична принципам трассирования бытовой канализационной сети. Гидравлический расчет дождевой сети выполняют таким же способом, как и расчет бытовой сети. Необходимо отметить, что атмосферные и талые воды поступают в закрытую водосточную сеть через дождеприемники (рис. 62), которые представляют собой колодцы, закрытые решеткой. Они бывают круглой или прямоугольной формы. Дно такого колодца имеет плавные очертания без приямка для осадка. Канава должна присоединяться к закрытой сети через колодец с отстойной частью.

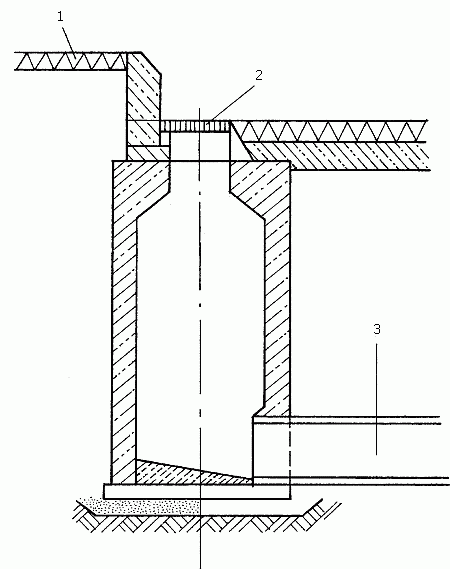

Рис. 62. Железобетонный дождеприемник: 1 – тротуар; 2 – решетка; 3 – соединительный трубопровод

Дождеприемники устраивают обычно на перекрестках и пешеходных переходах со стороны притока поверхностных вод, на затяжных участках спусков или подъемов, в пониженных местах при пилообразном профиле лотков улиц, возле частных домов, чтобы обеспечить сток воды от жилища и надворных построек.

В пониженных местах наряду с дождеприемниками, которые имеют горизонтальное, перекрытое решеткой отверстие в плоскости проезжей части, применяют также дождеприемники с вертикальным отверстием в плоскости бордюрного камня и дождеприемники комбинированного типа с отверстием (как горизонтальным, так и вертикальным).

5. Устройство систем водоснабжения на приусадебном участке

Виды водопроводов

Устройство водопровода на приусадебном участке – первейшая необходимость, ведь именно он обеспечивает бесперебойную и своевременную подачу воды для полива растений, для приготовления пищи, питья и т. п.

Металлический водопровод

Наилучшим на приусадебном участке, без сомнения, является водопровод из пластиковых или нержавеющих стальных труб. И хотя такой водопровод стоит недешево, но он быстро окупается, потому что не возникает необходимости в ежегодных ремонтных работах. Однако не у всех садоводов имеются средства на то, чтобы проложить на участке новые, хорошие трубы. Нередко в дело идет все, что есть под рукой. Обычно это старые трубы, иногда с хомутами, которые использовались прежним хозяином участка.

При монтаже трубопровода из старых труб могут возникнуть некоторые трудности. Первая сложность заключается в разборке резьбовых соединений: нередко на них нарастает ржавчина или имеется многолетний слой краски. В этом случае надо воспользоваться нагревом. Для этого обычно применяют газовую горелку или паяльную лампу. Желательно, чтобы уплотнение выгорело со всех сторон, поэтому по возможности трубу поворачивают во время нагрева. Затем производят несколько ударов молотком по фитингу и по трубе, избавляясь таким образом от окалины и подгоревших частиц уплотнения.

Когда водопровод будет собран, принимают меры по его защите от различных факторов: перепадов температуры, атмосферных осадков, коррозии и др. Наилучшим вариантом будет установка собранного трубопровода на металлические опоры на некоторой высоте от земли.

На зиму из системы воду сливают во избежание разрывов труб. Чтобы сделать это было проще, все ветки водопровода должны иметь наклон по направлению к выпускным вентилям.

Если для прокладки используют обычные металлические трубы, их следует покрыть краской, что значительно продлит срок службы водопровода. Трубы на приусадебном участке красят исключительно масляными красками, очистив предварительно их поверхность от ржавчины.

При использовании для водопровода оцинкованных труб окрашивают только те места, где отсутствует цинковое покрытие (например, резьба). Металлические водопроводы имеют большой срок службы, который при соответствующем уходе еще больше увеличивается.

Водопровод из резиновых шлангов

В отличие от металлических трубопроводов, которые и стоят дороже, и устанавливаются сложнее, трубопровод из резиновых шлангов не потребует больших материальных затрат и специального инструментария.

В качестве труб в этом трубопроводе можно использовать обычные резиновые шланги, но предпочтительнее выбрать армированные, так как они могут выдерживать большое давление воды.

Соединение шлангов между собой осуществляют с помощью фитингов (трубки, тройники, сгоны, хомуты) (рис. 63).

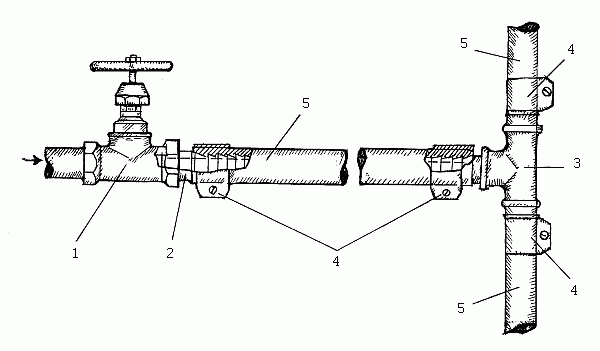

Рис. 63. Соединение резинового водопровода: 1 – вентиль; 2 – переходник; 3 – тройник; 4 – хомут; 5 – шланг

Чтобы уберечь резиновый водопровод от губительного воздействия солнечных лучей, а следовательно продлить срок его службы, лучше закопать его в землю на глубину 20–30 см. Желательно использовать такой водопровод только в течение поливного сезона, а на зиму разбирать его и хранить в помещении с температурой не ниже 0 °С. Наиболее подходящее для этого место – дачный погреб.

Дренаж на участке

В почвах с избыточным количеством влаги растения не могут укрепиться и получить питательные вещества, так как глубина залегания корней ограничивается несколькими сантиметрами поверхностного слоя. В этом случае при освоении земельного участка необходимо провести дренаж – осушение почвы с помощью траншей или труб.

Устройство дренажной системы – процесс трудоемкий и сложный, к тому же он требует немалых затрат. Сначала с помощью специальных приборов определяют рельеф и уровень грунтовых вод. Если почва на участке глинистая, а уровень грунтовых вод высокий, дренаж просто необходим. Эффективное осушение участка невозможно без глубокого (не менее 1 м) уличного кювета. Сброс воды должен производиться в сторону уклона рельефа. Такой кювет заметно снижает уровень грунтовых вод на прилегающей территории.
