При очистке сточных вод любым описанным выше способом образуется осадок из-за выпадения нерастворенных веществ в отстойниках. Такой осадок, состоящий из твердых веществ, значительно разбавленных водой, обычно бывает в большом количестве.
В сыром виде при очистке бытовых сточных вод осадок имеет неприятный запах и считается наиболее опасным в санитарном отношении, потому что содержит огромное количество болезнетворных бактерий и яиц гельминтов.
Для того чтобы уменьшить количество органических примесей в осадке и придать ему хорошие санитарные показатели, осадок обрабатывают с помощью анаэробных микроорганизмов, то есть подвергают сбраживанию в предназначенных
Септики и отстойники имеют две функции, одна из которых – извлечение из сточных вод нерастворенных веществ путем отстаивания, другая же – сбраживание образующегося осадка. Метантенки предназначены только для сбраживания.
Для того чтобы уменьшить влажность осадка и его объем, используют иловые пруды, иловые площадки и установки для механического обезвоживания. Кроме этого, в промышленных условиях производят термическую сушку предварительно обезвоженного осадка. Но для бытовых целей вышеуказанные методы не применимы.
Основным этапом проектирования канализации является составление схемы канализации, то есть плана с нанесенными на него элементами канализации (сетями, насосными станциями, очистными сооружениями и др.). Для бытовой канализации требуется схема прокладки и подключения труб, установки коллектора и т. д.
При составлении такой схемы необходимо учитывать следующие факторы:
– конфигурация и размеры канализуемого объекта;
– мощность и расположение близлежащих водоемов, которые могут служить местом сброса сточных вод после очистки;
– рельеф местности;
– грунтовые условия;
– экономические, санитарные условия и др.
Поскольку прокладывание канализации зависит от многих причин, то невозможно использовать какие-либо типовые схемы, то есть всякий раз нужно вычерчивать индивидуальный план для прокладки труб и установки канализационных элементов.
Система канализации формируется из следующих основных элементов: внутренних канализационных устройств и наружной канализационной сети.
Внутренние канализационные устройства применяются для приема сточных вод и удаления их за пределы жилого дома. Они состоят из сантехнических приборов (раковин, умывальников, моек, ванн, унитазов, биде, писсуаров), сети отводящих труб, стояков и выпусков до дворовой канализационной сети.
Наружная канализационная сеть представляет собой сеть трубопроводов, транспортирующих сточные воды самотеком к насосным станциям или очистным сооружениям. Уличная канализационная сеть принимает сточные воды от дворовой канализации и имеет один или несколько коллекторов.
Коллектор – это участок канализационной сети, который принимает сточные воды из одного или нескольких уличных трубопроводов.
Трубопровод, предназначенный для отведения очищенных сточных вод в водоем, называется выпуском.
Как правило, канализационную сеть рассчитывают на частичное наполнение труб. Самотечный режим течения с частичным наполнением сечения трубопроводов дает возможность:
– создать небольшой резерв в сечении труб для пропуска расхода, превышающего расчетный;
– создать лучшие условия для транспортировки взвешенных загрязнений;
– обеспечить вентиляцию сети для удаления выделяющихся из сточной воды вредных и опасных газов.
Температура бытовых сточных вод на выходе из жилого здания составляет не меньше 7 °С даже в самое холодное время года. Этот фактор позволяет прокладывать канализационные трубы на глубине меньшей, чем глубина промерзания грунта.
Глубину закладки канализационных
труб нужно брать с таким расчетом, чтобы исключить возможность разрушения труб проезжающим автотранспортом. К примеру, керамические трубы, получившие в последнее время наибольшее распространение, могут повреждаться на глубине меньше 70 см. Если нет возможности заглубить канализационную сеть, то следует применять трубы из более прочного материала (например, железобетона).Максимальная глубина закладки трубопровода зависит от того, каким способом производят работы (открытым или закрытым), а также от грунтовых условий. При открытом способе глубина траншеи в сухом грунте должна составлять 7–8 м, во влажном грунте – 5–6 м. При использовании закрытого способа прокладки (щитовая проходка) глубина заложения практически не ограничена. Тем не менее стоимость строительства трубопроводов за-крытым способом даже с применением современных технологий еще довольно значительна.
В связи с этим глубину заложения канализационных труб следует ограничивать. При разработке плана укладки канализационных труб необходимо увязать расположение трубопроводов с расположением всевозможных подземных коммуникаций.
Несколько слов необходимо сказать о формах труб, используемых при устройстве канализационной сети. Обычно применяют трубы круглой, полукруглой, эллиптической, полуэллиптической, яйцевидной, прямоугольной, трапециевидной форм (рис. 59).

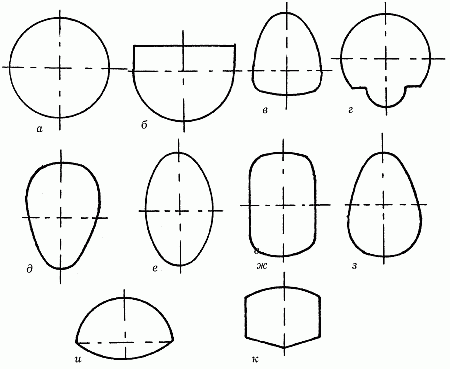

Рис. 59. Поперечное сечение труб: а – круглое; б – полукруглое; в – полуэллиптическое; г – банкетное; д – яйцевидное; е – эллиптическое; ж – полукруглое с прямыми вставками; з – яйцевидное перевернутое; и – лотковое; к – пятиугольное
Наиболее распространенными считаются трубы с круглой формой поперечного сечения. Это связано с тем, что они имеют наименьшие затраты при изготовлении, обладают хорошими гидравлическими характеристиками, а также рядом прекрасных технических и эксплуатационных качеств (например, сопротивление внешним нагрузкам, удобство и технологичность при укладке).
Помимо этого, трубы круглого сечения довольно легко очищаются от образовавшегося осадка гидравличе-ским способом с использованием шаров и цилиндров.
По мере того как увеличивается диаметр трубы круглого сечения, давление грунта и временной внешней нагрузки значительно возрастает. Для того чтобы снизить давление в стенках труб, своду придают полуэллиптическое сечение. Иногда используют трубы с яйцевидной формой сечения, выдерживающей довольно высокие статические и динамические нагрузки, но имеющей ряд недостатков: высота канала и глубина заложения больше, чем для труб круглого сечения при одинаковой пропускной способности. Кроме этого, в трубах эллиптиче-ского сечения намного быстрее образуется осадок, отлагающийся на стенках. В тех местностях, где имеются плывуны и грунт очень влажный, применяют лотковую форму. Это позволяет прокладывать канализационные сети на меньшей глубине.
Устройство канализационной системы в частном доме и коттедже
Работы по устройству канализации в частном доме практически ничем не отличаются от этих же работ в городской квартире, за исключением того, куда производится отвод сточной жидкости. Наружная канализационная сеть имеет 2 источника приема сточных вод. Во-первых, если есть возможность, то канализационные трубы подключают к центральной канализационной сети, во-вторых, если такой возможности нет, то устраивают сливные ямы, так называемые ямы-шамбо.
