Первый демонстрационный экземпляр танка, собранный в феврале 1918 г., нес пирамидальную шестигранную башню с орудийной установкой, пулеметные установки были только намечены. Характерно, что этот экземпляр имел пеструю деформирующую камуфляжную окраску по образцу французского «Шнейдер». Первый «серийный» образец, публично показанный на стадионе в Риме уже 1 апреля 1919 г., заметно отличался от этого прототипа.

В центре боевого отделения во вращающейся полусферической литой башне стоя располагался наводчик, по периметру корпуса — пулеметчики. Из всех 10 членов экипажа более-менее удобное рабочее место имел только водитель. Для посадки и высадки экипажа служила дверь с наружными петлями в левом борту, к которой вела лесенка из скоб. Для наблюдения и стрельбы из личного оружия служили расположенные между установками вооружения прямоугольные бойницы (окошки) со сдвижными вертикальными внутренними бронезаслонками.

В башне на раме монтировалась качающаяся часть 65-мм горной пушки модели 1913 г. производства Туринского арсенала с длиной ствола 17 калибров. Ее снаряд массой 4,3 кг имел начальную скорость 345 м/с. Придание установке больших углов возвышения было предусмотрительным, поскольку положение башни оставляло вокруг танка большую мертвую зону и огонь из пушки приходилось вести в основном навесной. Амбразура башни перекрывалась изнутри соединенным с качающейся частью вертикальным щитком. Вращение башни и наведение пушки производилось вручную. В корпусе по углам и посередине бортов и кормы монтировались 6,5-мм пулеметы «Фиат» модели 1914 г. с водяным охлаждением. Автоматика пулемета действовала за счет отдачи ствола с коротким ходом, питание — из коробчатого магазина на 50 патронов, снаряжавшегося из винтовочных обойм, боевая скорострельность — 400 выстр./ мин. Установки пулеметов включали качающийся цилиндрический щиток и поворотный щиток в форме половины усеченного конуса, допускали угол горизонтального наведения 100°, так что в сумме пулеметы давали почти круговой обстрел. Пулеметы снабжались гильзосборниками.

Корпус собирался клепкой из листов катанной брони толщиной от 20 (по периметру) до 15 мм (крыша) с наклоном лобового, бортовых и кормового листов, ходовая часть прикрывалась большими экранами, так что экипаж и силовая установка были неплохо защищены. Клепаная башня собиралась из четырех элементов — нижнего пояса, передней и задней половин и купола.

Под полом боевого отделения в кормовой части монтировался авиационный двигатель «Фиат-12А» мощностью 240 л.с. Радиатор обдувался вентилятором, засасывавшим воздух через кормовые жалюзи. Трансмиссия включала главное сцепление, коробку передач, вращение от которой передавалось через конические шестерни на поперечные валы с бортовыми сцеплениями.

Ходовая часть включала на борт восемь сдвоенных опорных катков, сблокированных попарно в тележки, подвешенные к корпусу на полуэллиптических рессорах. Спереди и сзади имелись натяжные ролики («упорные катки»), защищавшие гусеницу от перегрузки при преодолении вертикальных препятствий. Упругая подвеска была, конечно, положительной чертой машины, но небольшой динамический ход катков делал ее тряску все же весьма ощутимой. Ведущие и направляющие колеса — большого диаметра, спицованные. Ведущие колеса располагались впереди и приводились во вращение через цепи Галля — выступавшие впереди цепи, как и шарниры гусеничных цепей, были весьма уязвимы. Гусеница — металлическая крупнозвенчатая, в траке, как и у большинства гусеничных машин того времени, выделялись подушка с развитым грунтозацепом и рельсы, по которым катились катки с ребордами. Длина опорной поверхности гусеницы — 2,15 м. Гусеничный обвод значительно выступал за пределы корпуса, ведущие и направляющие колеса приподняты над поверхностью, так что достоинством танка была неплохая проходимость. Спереди и сзади на корпусе имелись буксирные серьги.

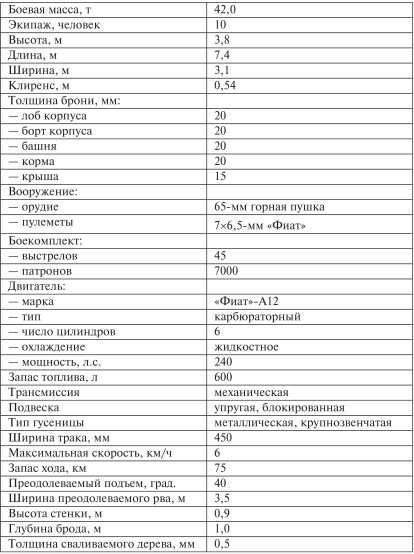

Тактико-технические характеристики «Фиат»-2000

В том же 1919 г. два «Фиат»-2000 доставили в итальянскую колонию Ливию для военно-полицейских действий (не слишком удачных, впрочем), здесь танк нес двухцветную маскировочную окраску. На 1920 г. построено всего 4 машины, остававшиеся на вооружении до 1934 г. Попытка модернизировать танк заменой двух передних пулеметов 37-мм пушками «Виккерс-Терри» (такими же, что ставили на легкие «Фиат»-3000В) в конических установках не дала результата. Все «Фиаты» 2000 были официально сняты с вооружения в 1938 г. и отправлены на слом.

В «Справочнике по танкам», выпущенном в Мюнхене уже в 1935 г., о танках «Фиат»-2000 говорилось, что, хотя «они устарели и не удовлетворяют современным требованиям, их конструкция заслуживает внимания» прежде всего «хорошей способностью преодоления вертикальных препятствий». Не случайно для их замены разрабатывался 35-тонный четырехгусеничный танк повышенной проходимости GL-4, вооруженный 2 пушками и 4 пулеметами, но этот «горный танк» так и остался в проекте. Дальнейшее развитие дорогих тяжелых танков оказалось Италии не по силам (хотя в 1930 г. здесь вполне в духе времени предлагался «проект» сверхтанка массой 7000 т, длиной 35–40 м, с 19 пушками и скоростью 20 км/ч). Ставку сделали на легкие машины — даже средние итальянские танки находились у нижней весовой границы своего класса.

Хотя «Фиат»-2000 выделялся для своего времени рядом положительных черт — установка основного вооружения во вращающейся башне, высокая защищенность, хорошая проходимость, упругая подвеска, — он не получил развития, оставшись интересным и неплохо выполненным примером ранних поисков танкостроителей.

Легкий танк «Фиат»-3000

Первоначальный заказ предполагал постройку в Италии 1400 танков типа «Рено» с окончанием поставки в 1921 г. Но с окончанием войны заказ был сокращен до 100 танков. Сам танк создан совместными усилиями фирм «Фиат», «Ансальдо» и «Бреда» на основе «Рено» с использованием итальянских узлов и агрегатов и получил обозначение «Фиат»-3000 (а также модель 1921 года). Концерн «Фиат», возглавлявшийся Дж. Агнелли, отвечал за силовую установку, ходовую часть и окончательную сборку, его давний конкурент «Ансальдо» изготавливал броневые детали и каркас корпуса, «Эрнесто Бреда» поставляла вооружение и оборудование.

«Фиат»-3000, выпускавшийся с 1919 по 1923 г., заметно отличался от прототипа и стал, пожалуй, лучшим развитием «Рено» FT. По сравнению с прототипом «итальянец» оказался легче и существенно быстроходнее.

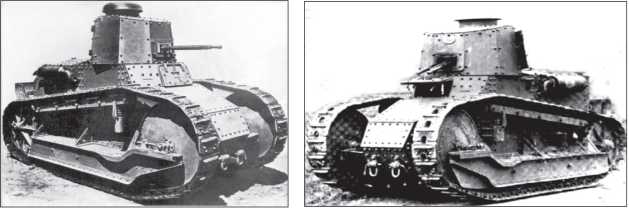

Слева: легкий танк «Фиат»-3000 модели 1921 г. Хорошо видны отличия от прототипа в конструкции корпуса, ходовой части и башни. Обратим внимание, в частности, на отсутствие посадочного люка механика-водителя — оставлен только смотровой лючок.

Справа: легкий танк «Фиат»-3000 со спаренной установкой пулеметов SIA. Установка магазинов сверху пулеметов потребовала увеличить высоту башни.

Первый вариант, собранный в количестве 100 серийных машин плюс 5 предсерийных, вооружался спаренными в горизонтальной плоскости 6,5-мм пулеметами SIA с воздушным охлаждением ствола, автоматикой на основе отдачи полусвободного затвора, боевой скорострельностью (один пулемет) до 200 выстр./мин, магазинным питанием. Магазин емкостью 25 патронов крепился сверху пулемета. Вооружение устанавливалось в клепаной 9-гранной башне, более просторной, чем на «Рено» FT. Башня, как и на прототипе, снабжалась грибовидным колпаком и кормовым двухстворчатым аварийным люком.

Главные отличия, впрочем, коснулись двигателя и трансмиссии, что — вместе с некоторым уменьшением защищенности — и обеспечило танку лучшую подвижность. Рядный двигатель «Фиат» объемом 6235 см³ с диаметром цилиндров 105 мм и ходом поршня 180 мм развивал мощность 63 л.с. при частоте вращения коленвала 1700 об/мин. Двигатель установили в кормовой части корпуса ниже, чем у «Рено», и развернули в поперечной плоскости. Таким образом уменьшили длину танка и понизили его центр тяжести, сделав танк более устойчивым на склонах, что имело особенно важное значение для горных районов Италии. Выхлопные трубы с глушителями выводились с обоих бортов танка. Изменилась и бронировка МТО. Скорость хода танка — от 2 до 21 км/ч.

Ходовая часть также собиралась на бортовых балках, но была укорочена на один опорный каток и один поддерживающий ролик, причем обойма, несшая ролики, не была связана с бортовыми балками. Ведущее колесо — заднего расположения. Несколько изменили крепление «хвоста» и буксирные приспособления.

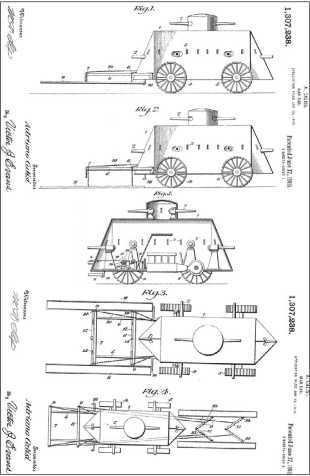

Весьма габаритный «военный автомобиль», запатентованный А. Калиси в 1919 г., не только опирался на стальные колеса с широким ободом, но еще и нес опускаемый и поднимаемый изнутри колейный мост для преодоления препятствий.
