Привод и управление гусеницы каждого борта составляли законченный агрегат, при этом оба агрегата были заключены в едином картере. Агрегат включал сцепление, трехскоростную коробку передач, конические передачи переднего и заднего хода, однорядный бортовой редуктор. Сцепление (главный фрикцион) помещалось на конце удлиненного носка коленчатого вала двигателя и было выполнено по схеме с «разгруженным конусом», что позволяло управлять сцеплением с небольшим усилием. Коробка передач — тракторного типа, с ведущим и передаточным валом и скользящими шестернями. Значения скоростей — 3, 6 и 12 км/ч. Переключение скоростей производилось соответствующим рычагом перемещением скользящих шестерен на ведущем валу, включение переднего или заднего хода — перемещением втулки конической передачи, торможение гусеницы — колодочным тормозом на конце передаточного вала. Доводку трансмиссии осуществила фирма «Адлер».

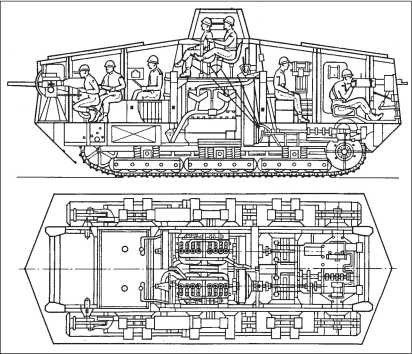

Продольные разрезы (в
Поворот машины производился выключением и торможением одной гусеницы. Минимальный радиус поворота составлял при этом 2,2 м и был примерно равен ширине колеи машины. Включив задний ход одной из гусениц, можно было развернуть машину на месте вокруг вертикальной оси. При повороте с большим радиусом водитель поворотом вправо или влево рулевого колеса («волана») изменял соотношение числа оборотов двигателей. Таким образом, водитель управлял машиной в одиночку и мог в широких пределах варьировать радиус поворота и скорость движения. Органами управления ему служили рулевое колесо (перед его сиденьем), две педали сцепления, рычаг переключения передач (справа от сиденья водителя), два рычага тормозов (справа чуть позади сиденья), два рычага переднего и заднего хода (по бокам от сиденья), рычаг насоса. С соответствующими механизмами органы управления связаны через тяги и гибкие тросы.
Ходовая часть с блокированной упругой подвеской выполнена по типу трактора «Холт». Поскольку в Германии производства гусеничных шасси не было, Хорьх и доктор Вангеманн через Военное министерство Австро-Венгрии договорились с венгерским отделением «Холт Катерпиллер» в Будапеште о поставках гусениц и других узлов ходовой части. Инженер фирмы «Даймлер» Евгений Линк вместе с Йозефом Фольмером доработал ходовую часть «Холт» в соответствии с заданием. «Ходовые тележки» подвешивались к поперечным коробчатым балкам, приклепанным снизу рамы шасси. На борт приходилось по три тележки. Каждая тележка подвешивалась на вертикальных винтовых цилиндрических пружинах. Поначалу каждая тележка имела две пружины, затем, по опыту эксплуатации, подвеску средних тележек, воспринимавших наибольшую нагрузку, усилили и довели количество пружин до четырех. Одна тележка несла пять сдвоенных опорных катков с наружными и центральными ребордами. От продольного смещения и ударов о раму тележку удерживали продольные наклонные стяжки. Перемещения тележек относительно рамы ограничивались балками. Верхняя ветвь гусеницы поддерживалась шестью одинарными роликами — они крепились попарно на особых брусках, уложенных по бокам рамы на выступы поперечных балок, т. е. оси поддерживающих роликов и ведущего колеса были жестко связаны с рамой. Ось направляющего колеса снабжалась винтовым механизмом регулировки натяжения гусеницы. Оси подвески тележек и оси направляющих и ведущих колес обоих бортов соединялись поперечными стержнями. Расположенное сзади ведущее колесо имело зубчатый венец, зацеплявший гусеничную цепь за втулки шарниров. Направляющее и ведущее колеса были спицованными, позже устанавливались и сплошные ведущие колеса. Как и у «Холта», в A7V оси ведущих и направляющих колес остались низко расположенными.
Траки гусениц — сборные. Каждый трак состоял из штампованного башмака с невысокими поперечными грунтозацепами, и рельсов (с вырезами для облегчения), крепившихся к башмаку на винтах. Проушины на концах внутреннего рельса служили для соединения траков цилиндрическими пальцами с надетыми на них втулками. В результате рельсы траков образовывали роликовую шарнирную цепь. Башмаки по широким краям имели изогнутые козырьки — козырек одного башмака накрывал козырек следующего, таким образом шарнир защищался от попадания грязи и камней при изгибе цепи. Ширина башмака составляла 500 мм. Рельсы выполнялись штамповкой в виде профильных стальных уголков, пальцы и втулки — из стали «хронос», башмак штамповался из сименс-мартеновской стали.
Расположенные под балками рамы крепления подвески и узлы трансмиссии снизу оставались открытыми.
Перейдем теперь к бронированию и вооружению танка A7V. Представители Главного командования потребовали обеспечить машине защиту от снарядов полевой артиллерии, но даже предварительные расчеты показывали, что это лишит машину всякой подвижности. Решено было ограничиться толщиной брони 20–15 мм, только в лобовой части довести ее до 30 мм. Как показала практика, это хотя и обеспечило танку неплохую защищенность, но — вместе с вынесенной вперед установкой орудия — перетяжелило переднюю часть, дополнительно ограничив проходимость танка на поле боя. Броневой корпус устанавливался на раме шасси сверху и собирался на стальном каркасе, на который заклепками крепили прямые листы катаной броневой стали. Окончательную сборку танков вели на заводе фирмы «Стеффене унд Нолле», имевшей немалый опыт изготовления и сборки мостовых и мачтовых конструкций, а также оборудование для раскроя, сверления и клепки деталей из закаленной стали.

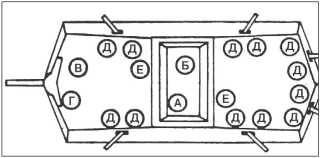

Схема размещения экипажа танка A7V: А — водитель, Б — командир, В — заряжающий, Г — наводчик орудия, Д — пулеметчики, Е — механики.
Сектора обстрела вооружения танка A7V.
Первый
заказ на 10 бронекорпусов был разделен между двумя конкурентами — фирмами «Крупп» и «Рехлинг» — лидерами металлургии, давно уже поставлявшими военному ведомству корабельную и иную броню. Бронелисты, поставленные «Рехлинг», полностью соответствовали условиям приемки, а вот «крупповские» оказались с браком — имели большие отклонения от плоскостности. Поэтому на заводе «Стеффене унд Нолле» бронелисты пришлось разрезать и доводить по месту. В результате каждый борт «крупповского» корпуса собирался из пяти вертикальных листов, крыша — из четырех продольных и одного поперечного листа. Такие корпуса получили танки с номерами шасси 540, 541, 542, 543 и 544. Корпуса фирмы «Рехлинг» отличали цельные, из единого листа борта. Их имели танки № 501, 502, 505, 506, 507. Впоследствии корпуса, изготовленные для танков № 502 и № 544, переставлены на шасси с номерами соответственно 503 и 504. Лобовая и кормовая части корпуса поначалу должны были делаться цельными, но в связи с изменениями в выборе вооружения пришлось «делить» эти части и собирать каждую из трех листов.Поскольку при выдаче второго заказа все еще предполагалось получить и пушечные, и пулеметные танки, часть корпусов второго заказа пришлось также переделывать под орудийную установку. Интересным смешением элементов корпусов двух заказов являются танки № 529 и № 562: у обоих корпус второго заказа изначально планировался под пулеметный танк, а при переделке в пушечный использованы лобовые детали от корпуса «Рехлинг» первого заказа.
Толщина и качество брони позволяли противостоять бронебойным винтовочным пулям (типа французской АРХ) на дальностях 5 м и более, а также близким разрывам осколочно-фугасных снарядов легкой полевой артиллерии. Бронестойкость корпуса несколько повышалась «корабельной» формой лобовой и кормовой частей. Однако уязвимыми местами были стыки бронелистов из-за плохой пригонки на углах. По утверждениям союзников, осматривавших захваченные германские танки, сквозь стыки проникали осколки пуль и свинцовые брызги.
Дно топливных баков прикрывалось 10-мм бронелистами, другого бронирования днища не было. В крыше корпуса спереди и сзади ставились большие вентиляционные решетки, служившие отчасти и для освещения боевого отделения танка. Расчет делался на естественную протяжку воздуха из-под днища через крышу. На танках первого заказа вентиляционная решетка с каждой стороны включала 45 небольших щелей, но на «втором заказе» — уже 18 увеличенных щелей, что должно было улучшить вентиляцию. Верхняя рубка собиралась на болтах из пяти съемных листов и складывалась при перевозке и на марше. При сложенной верхней рубке танк мог перевозиться на стандартной платформе по германским, французским и бельгийским железным дорогам без помех со стороны железнодорожных сооружений. В крыше рубки имелся лючок с откидной решетчатой крышкой над местом водителя (на танках второго заказа эта решетка также изменилась). Смотровые лючки по периметру рубки прикрывались складывающимися вверх крышками, позволявшими регулировать высоту открытой «щели».
Планы установки на танк вращающейся башенки, как и планы увеличения бронестойкости за счет большего угла наклона бронелистов, остались на бумаге.
В первоначальном проекте предусматривался специальный «нос» в виде двух треугольных рам из балок таврового сечения. Рамы крепились в передней части и служили для облегчения преодоления препятствий и проделывания проходов в заграждениях. «Нос» даже был выполнен на деревянном макете, но уже в первом демонстрационном образце от него отказались.
Общая масса бронекорпуса составляла около 8,5 т, т. е. составляла не более 30 % от массы танка (само шасси весило 16,5 т, вооружение и боеприпасы — 3,5 т, дополнительное оборудование — еще чуть более 1,5 т).
Второй заказ на бронекорпуса, понятно, выдали фирме «Рёхлинг». Корпуса этого заказа ставились на шасси № 525, 526, 527, 528, 529, 560, 561, 562, 563 и 564.
Командир машины размещался на верхней площадке слева, справа и чуть позади него сидел водитель. Верхняя площадка находилась на высоте 1,6 м над полом боевого отделения, на площадку вели две внутренние лестницы — спереди и сзади. Артиллеристы и пулеметчики размещались в боевом отделении по периметру корпуса. Входившие в состав экипажа два механика располагались на сиденьях спереди и сзади от двигателей и должны были следить за их работой. Для посадки и высадки экипажа служили откидные на петлях двери в правом борту — впереди и в левом — сзади. Под дверью снаружи приклепывались две узкие ступеньки, могли использоваться и убираемые лесенки.
Не сразу было выбрано вооружение танка. Планировалось, например, вооружать пушкой только каждый пятый танк, остальные — пулеметами и малокалиберными автоматическими пушками. Соответственно, из первых десяти танков восемь должны были быть пулеметными, а два — пушечными. Для пулеметного танка рассматривался вариант укороченного корпуса с восемью амбразурами. В зависимости от обстановки в амбразурах можно было установить требуемым образом (для стрельбы вперед, назад и в стороны бортов) две 20-мм автоматические пушки Беккера с магазинным питанием и два 7,92-мм пулемета MG.08 либо четыре пулемета и два огнемета, причем установки автоматических пушек и пулеметов были взаимозаменяемы. Для укороченного (облегченного) корпуса предлагался также вариант вооружения из двух 13,3-мм пулеметов MG.18 TuF (Tank und Flugzeug, «противотанковый и зенитный», хотя этот пулемет еще только разрабатывался) и двух 7,92-мм MG.08. При этом корпус по бортам имел высокие скобы для отклонения при движении по дорогам провисающих или оборванных электропроводов (такими приспособлениями к тому времени снабжали автомобили в прифронтовой зоне).
