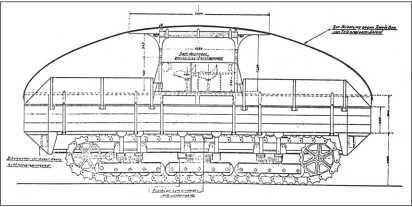

Боковая проекция трактора-транспортера A7V Uberlandwagen, оснащенного скобами для защиты от проводов.

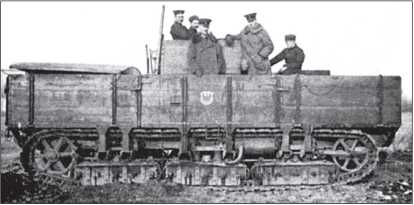

Трактор-транспортер A7V Uberlandwagen во Фландрии, вероятно — апрель 1918 г.

Дабы при движении по дорогам машина не обрывала телеграфные и электрические провода или экипаж не попал под оборванный провод, вдоль бортов крепились дугообразные скобы — обычная тогда мера для машин, действующих в «боевой зоне». Могли устанавливаться прожекторы.

Хотя Германия и подотстала от своих противников в введении гусеничных машин в армию, германский Uberlandwagen на шасси A7V все же стал одним из первых военных гусеничных тракторов-транспортеров.

Трактор-транспортер имел экипаж 3 человека, весил 18 т, с полной нагрузкой — 28 т, по проходимости был практически аналогичен танку A7V, запас хода составлял 48 км. Сборку тракторов-транспортеров производил завод «Даймлер» в Мариенфельде, узлы поставлял завод «Бюссинг» в Брауншвейге.

Поскольку шасси было унифицировано, а все отличие между танком и трактором-транспортером заключалось в монтируемых на платформе корпусе и оборудовании, переделка одного в другой занимала один день работы в мастерских 20-го «парка моторного транспорта Баварской армии» (В.А.К.Р. 20, Шарлеруа, Бельгия), служившего базой для танков и транспортеров A7V.

Первые восемь машин A7V (Uberlandwagen) направили в 1111-ю армейскую транспортную колонну (на гусеничном ходу) — Armee Kraftwagen Kolonne (Raupe) 1111, или A.K.K.(R) 1111). Колонна штатно включала, кроме восьми тракторов-транспортеров, еще и один легковой автомобиль, два легких грузовика и пять трехтонных грузовиков — два для доставки топлива, один для ЗИП, один для инструмента и оборудования и один тягач для полевой кухни. Личный состав колонны — 59–60 человек, из них два офицера. Приказ о формировании колонны A.K.K.(R) 1111 появился 18 сентября 1917 г., но готовой к отправке на фронт ее признали только 7 декабря. 23 декабря — направили во Францию. 21 декабря 1917 г. был отдан приказ о формировании колонны A.K.K.(R) 1112, а 3 января 1918 г. — колонны А.К.К.(R) 1113. Они отправлены на фронт соответственно 21 января и 21 февраля 1918 г. Уже 9 марта 1918 г. отдан приказ о формировании транспортных колонн A.K.K.(R) 1114 и A.K.K.(R) 1115. Таким образом, около 40 шасси A7V использовано под тракторы-транспортеры.

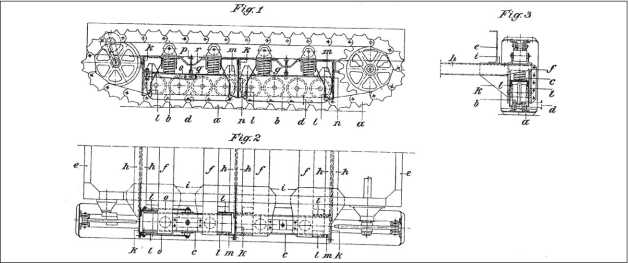

Конструкция универсального гусеничного шасси, запатентованная «Дойче Аутомобилен-Конструкцион Гезельшафт» в 1919 г. (уже после падения империи, заявка на патент подана еще в 1918 г.).

Испытание A7V Uberlandwagen в качестве транспортера. Навес над кабиной не установлен.

Транспортная колонна A.K.K.(R) 1116, приказ о формировании которой появился 23 апреля 1918 г., оснащалась гусеничными тракторами «Орион» грузоподъемностью до 7 тонн. Всего для нее заказали 10 таких тракторов, из них один как резервный. Трактора «Орион» заказали и для колонны A.K.K.(R) 1117, формировавшейся согласно приказу от 20 июля 1917 г. Запланировали также формирование колонн A.K.K.(R) 1118, 1119, 1121 и 1122, но для них уже просто не было машин. Сообщалось об использовании в транспортных колоннах также полугусеничных машин «Мариен-Ваген II».

Гусеничные тракторы-транспортеры для подвоза предметов снабжения упоминались как Munition Schlepper. С июня 1918 г. каждая транспортная машина снабжалась пулеметом для защиты от воздушного противника. Количество хороших дорог в боевой зоне было крайне ограниченно, и внедорожный транспорт мог сыграть важную роль. Однако практическое использование тракторов-транспортеров на шасси A7V оказалось сравнительно невелико. Причиной этому можно назвать большой расход ими топлива — машина, перевозящая 8—10 тонн груза, расходовала более 10 л бензина на 1 км пути, в то время как трехтонный грузовик — 0,84 л на километр. Зато тракторы-транспортеры задействовали в пехотных учениях по противотанковой обороне.

Первая мировая война потребовала обширной инженерной техники, средств механизации строительства полевых укреплений. И шасси A7V также оснащались землеройным и бульдозерным оборудованием, поставлявшимся компаниями «Орренштайн унд Коппель» (Берлин) и «Везерхютте» (Бад-Осенхаузен). По свидетельству Йозефа Фольмера, такими устройствами было оснащено от 60 до 80 машин, но речь, по-видимому, идет об инженерных машинах, построенных на разных шасси. Однако известно, что цепными траншеекопателями на шасси A7V была укомплектована 423-я инженерная рота, сформированная летом 1918 г.

В конце октября 1918 г. планировалось оборудовать тракторы-транспортеры газовой аппаратурой для заражения местности боевыми отравляющими веществами, но эти планы реализовать не успели.

Опытные самоходные артиллерийские установки

Артиллеристы отказались от использования небронированного шасси A7V в качестве артиллерийского тягача — хотя опыты такого применения с тяжелыми полевыми орудиями ставились. Однако оно послужило основой для интересной опытной самоходной установки. Выше уже упоминалось широкое использование германской армией для борьбы с воздушными целями «моторных орудий» (Kraftwagenflak) на шасси полноприводных грузовиков, небронированных или частично бронированных. Но их применение ограничивалось наличием в зоне боев дорожной сети. Странно было бы не использовать для тех же целей вновь появившиеся гусеничные шасси.

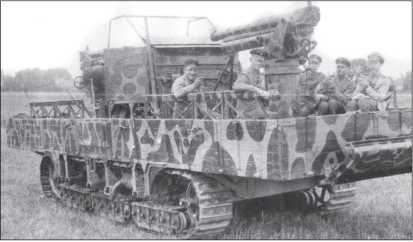

Испытание «самоходной зенитной батареи» на шасси A7V с двумя 76-мм пушками на тумбовых установках. Обратим внимание на откинутые борта, ограждение рабочих мест расчетов, пятнистую камуфляжную окраску установки.

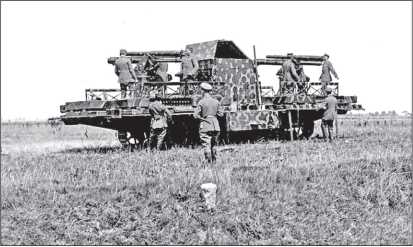

Самоходная зенитная батарея с двумя 76-мм пушками на шасси A7V в походном положении.

На платформе A7V Uberlandwagen смонтировали две зенитные пушки — спереди и сзади рубки. Известны фотографии одной такой установки, проходившей испытания на курсах «моторных зенитных орудий» в 1918 г. Само орудие представляло собой трофейную русскую 3-дм (76-мм) полевую пушку обр. 1902 г., использовавшуюся в рейхсвере под обозначением 7.62 cm F.K. 02 L/30 — ее качающаяся часть монтировалась на открытой тумбовой установке (Sockelflak) фирмы «Крупп». Установки обеспечивали орудиям круговой обстрел и углы возвышения до 70°, причем подобно тем же «моторным орудиям» можно было вести огонь и под небольшими углами — по наземным целям. Двигательный отсек закрывался легким бронированием — видимо, для защиты от гильз, вылетающих из казенника пушки. Борта кузова на позиции откидывались, увеличивая размеры площадок для работы расчетов, но оставались ограждения вдоль бортов. Возимый боекомплект — от 168 до 200 выстрелов, имелись крепления пушек по-походному (стволы разворачивались к рубке).

Как утверждается, в двухорудийные зенитные самоходные установки переделали три шасси A7V, причем на двух ставили трофейные русские 76-мм пушки, а на одно — германские 77-мм (фото такой установки также сохранилось — оно сделано на заводе Круппа в Эссене). Машины известны как «самоходные батареи». Два шасси, вооруженные 76-мм пушками, стали основой для «зенитных батарей» К-Flak Battery 17 и 18, а вооруженное германскими 77-мм пушками — К-Flak Battery 16.

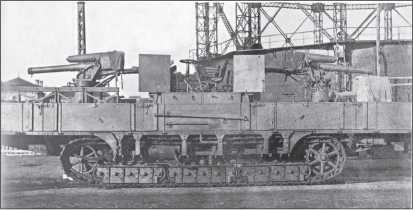

Опытная «самоходная зенитная батарея» К-Flak Battery 16 с 77-мм зенитными пушками на заводе «Крупп». Тумбовые установки обеспечивали пушкам круговой обстрел и углы возвышения до 70 градусов.

Каждая такая «батарея», кроме двухорудийной установки, включала бы легковую или грузовую машину и мотоцикл для связи. До боевого применениях таких «батарей» дело не дошло.

С другой стороны, 57-мм пушки «Максим-Норденфельд» на тумбовых установках, созданных для A7V и A7VU, пригодились для «моторных орудий» — 150 таких установок смонтировали на колесных грузовиках в качестве самоходных орудий противотанковой обороны.

Опытный тяжелый танк A7VU

Уже во время сборки первого прототипа A7V, в апреле 1917 г., в Германии провели, наконец, детальные испытания трофейных британских «ромбовидных» танков Mk IV. В результате OHL выдал задание на опытную разработку танка по британскому образцу. Проект получил обозначение A7VU (или A.7.V.U). Главной задачей было достижение высокой проходимости, и прежде всего увеличение ширины преодолеваемого рва.

Предполагалось создание машины с гусеницами, охватывающими корпус, и той же моторно-трансмиссионной группой, что у A7V. То, что за основу взяли компоновочное решение, использованное в британских «ромбовидных» танках, вполне естественно — в любой отрасли нормально копирование схемы первого образца, успешно зарекомендовавшего себя на практике.
