— защита от бронебойных винтовочных пуль на малых дальностях (толщина брони — не менее 14 мм);
— подвеска — упругая;
— скорость движения по ровной местности с грунтом средней твердости — 12–15 км/ч, удельное давление на грунт — около 0,5 кг/см2, ширина перекрываемого рва — 2 м, поворотливость на любом грунте, способность брать подъемы крутизной до 45°;
— масса — не более 8 т, возможность перевозки в неразобранном виде на стандартных железнодорожных платформах и готовность к действию сразу же после выгрузки;
— надежный и, по возможности, малошумный двигатель;
— небольшой силуэт при возможно большом клиренсе;
— время действия без пополнения запаса горючего и боекомплекта до 6 ч.
Для увеличения проходимости и возможности проделывать проходы в проволочных заграждениях предлагалось не перекрывать гусеницу бронировкой и увеличить высоту зацепа подъемом гусеничного
Посадка и высадка экипажа должна была быть простой и быстрой, объем обитаемого отделения достаточен для боевой работы. Обращалось внимание на пожарную безопасность, устройство смотровых щелей и лючков, защиту экипажа от осколков и свинцовых брызг, возможность герметизации танка на случай применения противником огнеметов (!). Стоит обратить внимание на требование доступности механизмов для обслуживания и ремонта и возможности быстрой замены двигателя, наличие системы очистки гусениц от грязи.

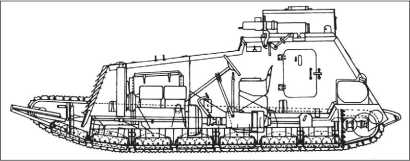

Продольный разрез танка LK-I.

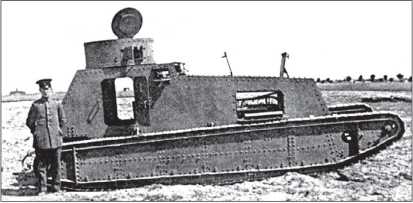

Опытный легкий танк LK-I с использованием агрегатов грузового автомобиля «Даймлер», с вращающейся пулеметной башней. Открыты двери рубки, люк башни и люки моторно-трансмиссионного отделения.

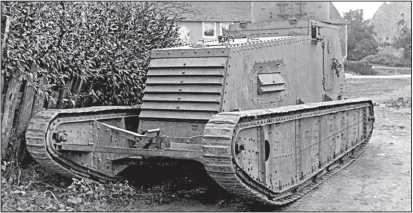

Опытный легкий танк LK-I, вид спереди-сбоку. Пулемет в башне не установлен.
Гусеничное шасси танка LK разработки Фольмера собиралось на особой раме. Ходовая часть каждого борта заключалась между двумя продольными параллельными стенками, связанными поперечными перемычками. Между ними к раме подвешивались на винтовых цилиндрических пружинах ходовые тележки. На борт приходилось пять тележек с четырьмя опорными катками каждая. Еще одна тележка жестко крепилась впереди — ее катки служили упорными для восходящей ветви гусеницы. Жестко закреплена была также ось заднего ведущего колеса. Направляющее колесо приподнято над опорной поверхностью, его ось снабжена винтовым механизмом регулировки натяжения гусеницы. Продольный профиль гусеницы рассчитан так, чтобы при движении по твердой дороге длина опорной поверхности составляла 2,8 м, на мягком грунте несколько увеличивалась, а при переходе через окопы достигала 5 м. Приподнятая передняя часть гусеницы выступала впереди корпуса. Таким образом предполагали совместить поворотливость на твердом грунте с высокой проходимостью. Конструкция гусеницы повторяла A7V, но в уменьшенном варианте. Ширина башмака составляла 250 мм, шаг трака — 140 мм. Количество траков в цепи возросло до 74. Сопротивление цепи на разрыв — 30 т. Материал звеньев и болтов — тот же, что и на A7V. От поперечного смещения нижнюю ветвь гусеницы удерживали центральные реборды катков и боковины ходовых тележек, верхнюю — стенки рамы.
Внутри такого готового гусеничного шасси крепилась рама автомобиля (например, грузовика «Даймлер») с основными агрегатами, причем — не жестко, а на сохранявшихся рессорах автомобиля. Задняя ось автомобиля, использовавшаяся для привода ведущих колес, вставлялась в отверстия боковых рам гусеничного хода. Таким образом, упругая подвеска оказывалась как бы двухступенчатой — винтовые пружины ходовых тележек и полуэллиптические пружины внутренней рамы. Новинки в конструкции танка LK были защищены рядом особых патентов.
Двигатель и трансмиссия базового автомобиля в целом сохранялись. Конструкция как бы представляла собой бронеавтомобиль, «вставленный» в гусеничный ход. Получалась вполне прочная машина с упругой подвеской и достаточным клиренсом.

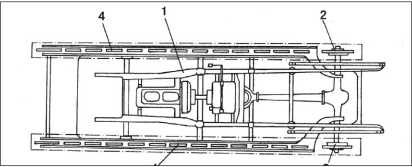

Схема устройства шасси танка LK: 1 — автомобильная рама с двигателем и трансмиссией, 2 и 3 — ведущие колеса, 4 — гусеничный движитель.

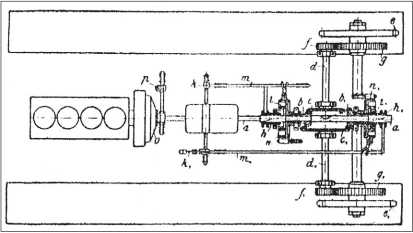

Схема трансмиссии танка LK.
Проекции опытного легкого танка LK-II в варианте с пулеметной башней.
Результатом
стал танк с передним расположением двигателя, задним — трансмиссии и боевого отделения. При первом же взгляде бросается в глаза сходство с британским средним Mk А «Уиппет», появившимся на поле боя только в апреле 1918 г. Любопытно и то, что LK-I имел вращающуюся башню, как и «легкий танк преследования» Триттона. Танк Триттона был официально испытан в Англии в марте 1917 г. Возможно, германская разведка и имела некоторые данные об этих испытаниях. Однако сходство схем компоновки можно объяснить и выбором в качестве базовой автомобильной схемы, пулеметные же башни были отработаны на бронеавтомобилях всеми воюющими сторонами. Тем более что по своему устройству LK значительно отличаются от «Уиппет»: один двигатель, отделение управления находится позади двигателя, причем сиденье водителя расположено по оси машины, за ним находится боевое отделение.Броневой корпус собирался на каркасе из прямых листов катаной брони клепкой. Цилиндрическая клепаная башня имела амбразуру для установки пулемета MG.08, прикрытую с боков двумя наружными щитками подобно башням ряда бронеавтомобилей тех лет. Пулеметная установка имела винтовой подъемный механизм. В крыше башни выполнялся круглый люк с откидной крышкой, в корме — небольшой двустворчатый лючок. Посадка и высадка экипажа осуществлялась через две низкие двери на петлях, выполненные в бортах боевого отделения напротив друг друга. Окно водителя прикрывалось горизонтальной двустворчатой крышкой, в нижней створке прорезаны пять смотровых щелей. Для обслуживания двигателя предусматривались люки с откидными крышками в бортах и крыше моторного отделения. Вентиляционные решетки снабжались жалюзи.
Ходовые испытания опытного LK-I состоялись в марте 1918 г. Хотя прошли они весьма успешно, решено было доработать конструкцию — усилить бронезащиту, улучшить работу ходовой части и приспособить танк для массового производства.
Началась разработка танка LK-II. 13 июня 1918 г. представлены модели LK-II и легкого танка Круппа. Оба проекта рекомендованы к дальнейшей разработке в пулеметном варианте с вращающейся башней. Договор о разработке легкого танка и артиллерийского тягача с фирмой «Крупп» заключили в начале мая. При этом разработка «Крупп» явно была у Ставки в фаворитах: «Малая штурмовая машина Круппа, — говорилось в одном из документов, — выглядит практичнее и рентабельнее A7V, К и английских. Эта конструкция рекомендуется». Рекомендовалось также рассмотреть возможность вооружения танка LK минометом или 57-мм пушкой. И пушечный вариант LK-II действительно появился. Толщину брони легкого танка сочли возможным ограничить 12 мм.

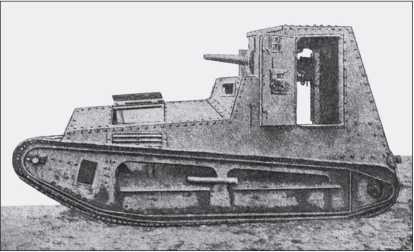

Опытный легкий танк LK-II с 37-мм пушкой в рубке, вид слева. Двери рубки открыты.

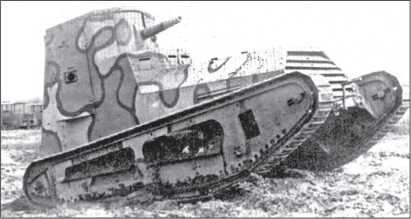

Опытный легкий танк LK-II с установкой 37-мм пушки. Танк снабжен камуфляжной окраской.
После начала Амьенской операции союзников 8 августа — «черного дня германской армии» — Круппу дан срочный заказ на 65 танков, хотя еще не было готово ни одного реального образца. После испытаний 2 октября в Мариенфельде шасси конкурирующих машин заказ фирме «Крупп» аннулирован. Выбор остановили на LK-II. Планировалось заказать 580 машин, в декабре 1918 г. начать производство первых 10 LK-II, а с апреля 1919 г. довести их выпуск до 200 машин в месяц. При этом только треть машин должна была быть пулеметными (два 7,92-мм пулемета), а две трети — пушечными (здесь уже можно увидеть аналогию с французским «Рено» FT-17).
Этому предшествовали огневые испытания 57-мм пушки, установленной в корпусе LK-II. Испытания, прошедшие еще 29 августа, выявили слабость орудийной установки и разрушающее действие отдачи на корпус. И 30 сентября Ставка решила, что пушечные LK-II будут вооружаться 37-мм пушкой Круппа.
Обводы корпуса танка несколько изменились. Появились наклонные скулы между прямыми бортами и крышей. Позади моторного отделения возвышение и скулы корпуса образовывали рубку водителя с тремя смотровыми лючками. Передний лючок имел две откидные крышки, боковые — по одной. Неподвижная боевая рубка имела прямые борта и наклонную заднюю стенку. В боевой рубке помещались артиллерист (наводчик) и его помощник, работавшие стоя. Двери рубки располагались так же, как у LK-I, но были увеличены. В крыше рубки имелся люк с откидной крышкой, служивший для обзора и вентиляции. В прямых бортах, лобовом листе и крыше моторного отделения выполнялись жалюзи, на наклонных верхних листах — люки с откидными крышками для обслуживания двигателя. Система вентиляции, по мнению разработчиков, должна была обеспечить температуру воздуха внутри танка ненамного выше окружающей атмосферы.
