В проекте “С-37” самолетное вооружение повторяло тип “Такао”: 2 катапульты, ангар на два гидросамолета со сложенными крыльями, система рельсовых путей между катапультами, 1 3-местный дальний разведчик и 3 2-местных корректировщика. Задачи у самолетов оставались такие же, что и на крейсерах “класса А”: разведка сил противника в пределах 300 миль (3-местный) или 150 миль (2-местные), оценка боевой ситуации в пределах 75 миль 2-местными самолетами, противолодочное патрулирование. Но после случая с “Томодзуру” ангар во время первой модернизации убрали, а шельтердек продлили в корму до барбета башни ГК №4, образовав пространство для хранения самолетов, число которых сократили до трех. Внутри организовали сложную систему рельсов для перемещения самолетов.
После укомплектования для летних маневров 1935 года крейсера этого типа официально несли по 1 ГСМ типа 94 №1 и два типа 90 №2 модели 2, но на время маневров “Могами” имел только три последнего типа. После второй модернизации, когда несколько изменилась рельсовая система, крейсера 7-й эскадры несли 1 самолет типа 94 №1 и два типа 95. После третьей модернизации крейсера получили более тяжелые катапульты модели 5, способные запускать машины весом до 4 тонн, но состав авиагруппы остался прежним, только 3-местный самолет заменили более современным - типа 94 №2. К концу 1941 года корабли получили вместо него новый типа 0. В корме хранились 4 250-кг и 44 60-кг бомбы.
Фактически после 1937 года крейсера типа “Могами” могли нести по четыре самолета: 1 типа 94 (сзади по левому борту) и три типа 95 (2 на правом борту и 1 на левом спереди). Но на службе их число никогда не превышало трех.

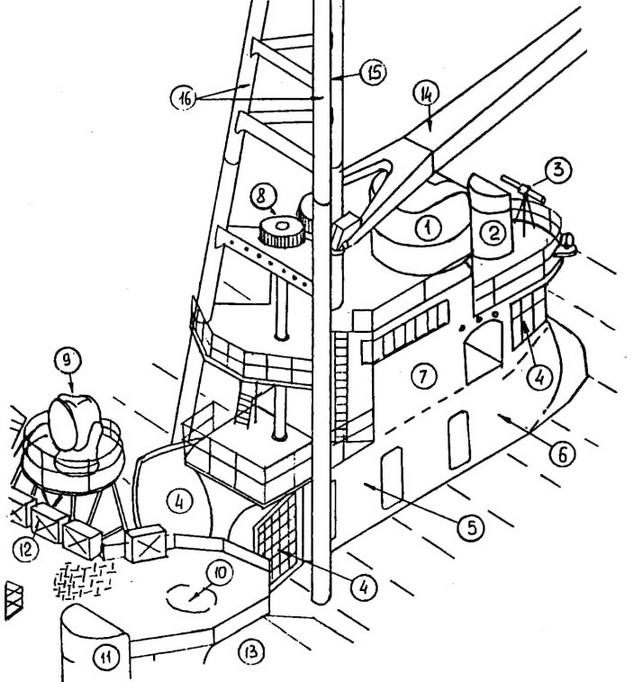

1 - башня вспомогательного директора ГК типа 95; 2 - пост- наблюдения за целью; 3 - штурманский 1,5-м дальномер; 4 - воздохозаборник носового МО; 5 - помещение привода грузовой стрелы; 6 - кладовая (с ПБ кормомовая электрощитовая); 7 - вспомогательный ходовой мостик с 12-см биноклями по бортам; 8 - зубчатый редуктор стрелы; 9-110- см прожектор типа 92 №3; 10 - позиция спаренной установки 25-мм автоматов типа 96 №4; 11 - директор 25-мм автоматов; 12 - кранцы 25-мм боезапаса; 13 - спаренная установка 12,7- см орудий типа 89 №4; 14 - грузовая стрела; 15 - грот-мачта; 16 - опоры. Грот-мачта переделана в ходе “Второй модернизации”.

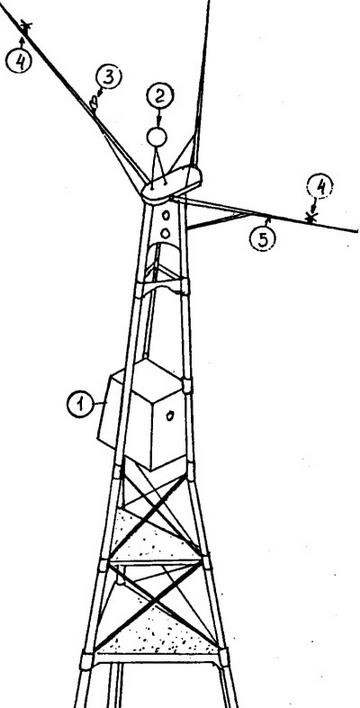

1,2- гониометрический пост и антенна; 3 - 2-кВт сигнальные огонь (такой же на топе грот-мачты); 4 - анемометр; 5 - рей
Рей после достройки (слева) и после “Третьей модернизации’ (установлен наблюдательный пост или пост УТС)
7.6. Энергетическая установка и механизмы.
Чтобы получить скорость 37 узлов на новых крейсерах надо было повысить мощность механизмов до 152000 л.с. Расположение турбин отличалось от принятого на крейсерах “класса А”: турбины носовых МО вращали внутренние валы, а кормовых - внешние. Несмотря на большую мощность, ЭУ оказалась легче, удельная мощность достигала 61,5 л.с./т против 48,8 на типе “Такао”.
Каждое КО имело свой пост управления, каждое МО имело пост управления и связи, а носовые - еще и пост контроля. ЭУ крейсеров “класса В” должна была стать стандартной для будущих авианосцев и больших крейсеров. В противоположность прежним крейсерам (“класса А” и легким) КО и МО нумеровались так, что нечетные шли по правому борту, а четные по левому, как это уже сделали для орудий, прожекторов, ТА и прочего.
Корабли имели по четыре турбоагрегата типа Канпон, каждый из которых располагался в своем МО и на полном ходу вперед развивал 38000 л.с. при 340 об./мин. на гребном валу. Машинные отделения (два носовых и два кормовых) разделялись продольной и поперечными переборками. Турбоагрегат состоял из трех турбин переднего хода (высокого, среднего и низкого давления), которые зубчатыми передачами выводились на один вал (планетарная передача с 3 шестернями), и турбины заднего хода (10000 л.с., 220
об./мин. на гребном валу), размещенной в корпусе ТНД. Два агрегата носовых МО имели ещё по турбине крейсерского хода (на валу 2770 л.с. и 1076 об./мин.), соединенной черед редуктор с ТСД. Все турбины были одноступенчатые (однороторные) и однопоточные (импульсные), кроме двухпоточных ТНД. Роторы изготавливались из твердой стали, лопатки - из нержавеющей стали В.На полном ходу ТКХ отсоединялись от валов ТСД и пар от котлов проходил прямо на первую ступень ТВД. На крейсерском пар сначала проходил ТКХ, затем ТВД, ТСД, ТНД и поступал в конденсор. Весь турбоагрегат, включая ТКХ, ТВД, ТСД и ТНД, на крейсерском ходу развивал на валу мощность 3750 л.с. при 140 об./мин. гребного винта, а при перегрузке 5740 л.с. при 165 оборотах. Предельные цифры на испытаниях - 10000 л.с. при 200 оборотах.
Имелось четыре главных редуктора и два крейсерских. Главные имели два зубчатых колеса (по 438 зубьев длиной 620 мм) на гребном валу, с которыми зацеплялись две шестерни на валу ТВД (передаточное отношение 6,738), а другой стороны две шестерни на общем валу ТСД и ТНД (передаточное отношение 7,684). Колеса и шестерни имели спиральные зубья, вес редуктора достигал 39,5 т, выходное число оборотов в минуту 340. Одношестеренный крейсерский редуктор между ТКХ и ТСД имел передаточное отношение 4,457.
Однопоточные холодильники типа “Унифлюкс” размещались в каждом МО вдоль корпуса ТНД. Общая площадь охлаждения составляла 5141 м2 (по 1284,9 м2 в носовых МО и по 1285,4 м2 в кормовых). Каждый имел по 5708 трубок длиной 4,5 м и внешним диаметром 16 мм, по 2 паровых эжекционных охладителя производительностью 155 т/ч, по 2 паровых эжекционных насоса с турбоприводом (производительность 120 т/ч на первой паре крейсеров и 130 т/ч на второй), водяной циркуляционный насос с турбоприводом (производительность 1100 т/ч).

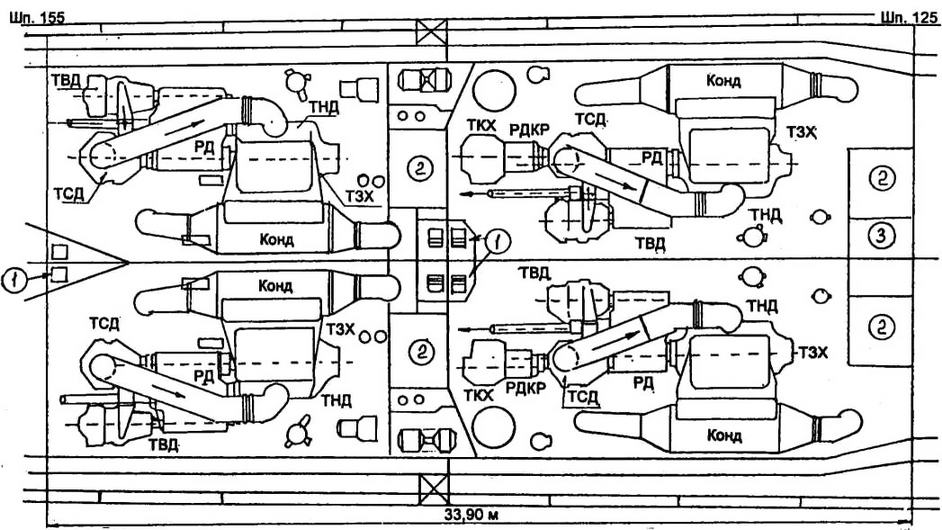

1 - трапы на СП; 2 - пост управления турбинами; 3 - насосный отсек; ТВД. ТСД, ТНД, ТЗХ, ТКХ - турбины высокого, среднего, низкого давления, заднего (в корпусе ТНД) и крейсерского хода (только в носовых МО); РД, РДКР - главный редуктор и редуктор крейсерского хода; Конд - конденсор

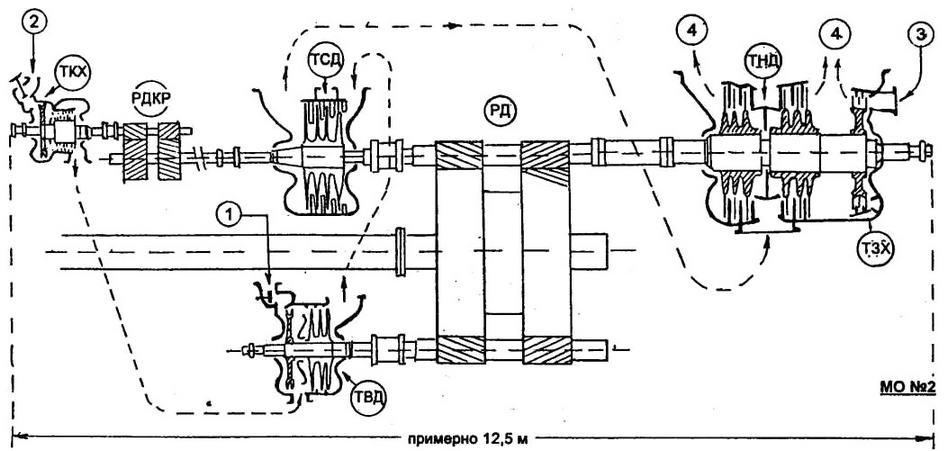

1 - вход пара на полной мощности; 2, 3 - вход пара на крейсерском и заднем ходах; 4 - выход пара в конденсор
Трехколлекторные водотрубные котлы типа Канпон с нефтяным отоплением имели перегреватели и предварительный подогрев пара воздухом. Рабочее давление в паровом коллекторе равнялось 23 атм., а в коллекторе перегретого пара (300°С) 22 атмосферы.
“Могами” и “Микума” имели по 10 котлов (8 “больших” и 2 “малых”) в девяти КО: котлы “большого” типа размешались в своих КО (№№2-9), разделенных переборкой по ДП, а “малые” - в КО №1 бок о бок без переборки по ДП. Дым от котлов №№1-6 выносился через носовой дымоход, а котлов №№7-10 через кормовой. Общая длина всех КО была 44,24 м.
После модификации проекта в 1933 году число котлов уменьшили до восьми “большого” типа и такую схему приняли для “Судзуя” и “Кумано”. Все котлы располагались в своих отделениях с центральной переборкой. Новые “большие” котлы имели увеличенный с 37 до 42 м3 объём камеры сгорания, 8 больших и 2 малых нефтяных форсунки, размеры парового коллектора: 1420 мм диаметр и 5230 мм длина, водяного - соответственно 640 м 5270 мм, коллектора перегретого пара 450 и 2425 м. Расстояние между паровым и водяным коллекторами равнялось 3300 мм. Носовой дымоход обслуживал 4 передних котла, кормовой - 4 задних. При той же площади поверхности нагрева уменьшение числа котлов сократило длину всех КО до 40,32 м.
