Японские тяжелые крейсера. Том 1. История создания, описание конструкции, предвоенные модернизации.

Приняты на вооружение в 1920 г. (в 1921 г.)

Общая длина торпеды, м 8,415

Вес общий/боеголовки, кг 2215/300 (2362/346)

Двигатель 4-цилиндровый пневматический радиальный (Шварцкопфа)

Давление сжатого воздуха, атм. 181 (195)

Дальность хода, м/ на скорости, узлов 18000/27, 10000/37 (20000/27, 15000/32, 10000/38)

61-см торпеды типа 90

Разработаны в 1928 г., испытаны в 1930 г.

Приняты на вооружение 15.11.1933 г.

Общая длина торпеды, м 8,550

Вес общий/боеголовки, кг 2540/390

Двигатель 2-цилиндровый 2-тактный пневматический расширительный (Уайтхеда)

Давление сжатого воздуха (топливо керосин и вода), атм. 225

Дальность хода, м/ на скорости, узлов 15000/36, 10000/42, 7000/46

Кислородные 61-см торпеды

Эксперименты по использованию кислорода для движения торпед в японском флоте начались в 1917 г., но через год прекратились из-за постоянных взрывов генераторов. Работы возобновили в 1928 г. после сообщения о появлении 24,5”-х кислородных торпед на английских линкорах типа “Нельсон”. В 1930 г. испытывался двигатель, работавший на 50%-й смеси кислорода и воздуха, а в 1933 г.
– на чистом кислороде. Чтобы предотвратить взрыв при запуске, двигатель начинал работать на обычном воздухе, поступавшем из специального резервуара, с последующим увеличением в нем кислорода до 100%. Подаваемая насосом, имевшим привод от главного двигателя, морская вода замещала расходуемое топливо и охлаждала двигатель. Специальные меры принимались, чтобы избежать контакта смазки с кислородом под высоким давлением. Но нужно было еще решить проблему точности хода торпеды на большие дистанции. В результате экспериментов на вооружение приняли кислородную торпеду с большой дальностью хода, еле заметным следом и 490-кг зарядом ВВ типа 94, обозначенную как “торпеда типа 93 модель 1 ”.

28.11.1935 г. на вооружение приняли торпеду типа 93 модели 1 модиф.2, отличавшуюся от первой только некоторыми структурными деталями и ВВ (типа 97). Она имела 2-цилиндровый двигатель типа Уайтхеда с диаметром и ходом поршней 142 мм и 180 мм максимальной мощностью 520 л.с. (давление кислорода 38 атм.). Топливо состояло из 980 л кислорода сжатого до 225 атм. и 128 л керосина (расход кислорода 1,9-2,0 кг/л.с./ч). Торпеда могла пройти 40000 м на скорости 36 узлов, 32000 м на 40 узлах или 20000 м на 50 узлах. С 1938 г. ею вооружались крейсера “класса А”, а 1940 г.
– новые эсминцы 1-го класса, начиная с типа “Хацухару”, затем типа “Кагеро”, в 1941 г.
– типа “Асасио” и т.д. С того же года заряд торпед стал состоять из более стабильного ВВ типа 97. Начиная с 1936 г., верфи Куре и Сасебо поставили флоту 1150 таких торпед. Для подводных лодок 20.09.1937 г. приняли 53-см кислородные практически такой же конструкции и принципа действия - тип 95 модель 1, для морской авиации 22.07.1937 г.
– 45-см типа 94 модель 2, а для карликовых подлодок в 1938 г. приняли 45-см торпеды типа 97.

Во исполнение требования МГШ по созданию высокоскоростных торпед для эсминцев проводились испытания экспериментальные торпеды типа 93 модели 2. Чтобы достичь высокой скорости хода пришлось увеличить диаметр цилиндров двигателя, толщину их стенок (чтобы выдержать высокое давление), установить высокооборотные винты, с малым шагом и т.п. В конце 30-х годов испытали модель “А”, а вначале 40-х годов - модель “В”. В1940 г. изучалась увеличенная модель с 4-цилиндровым вертикальным двигателем, известная как тип 0, но вскоре исследования были прекращены и усилия направили на усовершенствование существующих торпед, особенно по части уменьшения утечек кислорода и падения давления в стартовом сосуде со сжатым воздухом. Чтобы удовлетворить требованию МГШ о более тяжелых боеголовках, в 1942 г. длину баллона со сжатым кислородом уменьшили, за счет чего увеличили заряд. Такую 61-см торпеду типа 93 модели 3 с увеличенной боеголовкой и уменьшенными запасом топлива (750 л кислорода и 95 л керосина) и дальностью хода, со стартом от тетрахлорида вместо воздуха. В 1944 и 1945 годах такими торпедами вооружались эсминцы. Для подлодок в 1943 г. приняли на вооружение 53-см торпеды типа 95 модели 2 с увеличенной боеголовкой, уменьшенными скоростью и дальностью, которые начинали движение от сжатого воздуха из “рулевого” баллона, а не из “стартового”, который убрали.

Основные характеристики японских кислородных торпед

Тип	Калибр	Длина, м	Вес. кг	Заоял. кг	Дальность, м / скооость. V3.	Давление, атм.
93 модель 1	61 см	9.0	2700	490	20000/48 - 32000/40	225
93 модель 3	61 см	9,0	2800	780	15000/48 - 25000/40	225
93 модель А	61 см	8,55	2550	470	15000/50 - 30000/40	225
93 модель В	61 см	8,55	2500	500	8000/60 -12000/52	225
95 модель 1	53 см	7,15	1665	405	9000/49 -12000/45	220
95 модель 2	53 см	7,15	1720	550	5500/49 - 7500/45	215
97	45 см	5,6	1050	350	5000/45	200
0	72 см	11,5	5000	850	27000/55-30000/50-54000/40	250

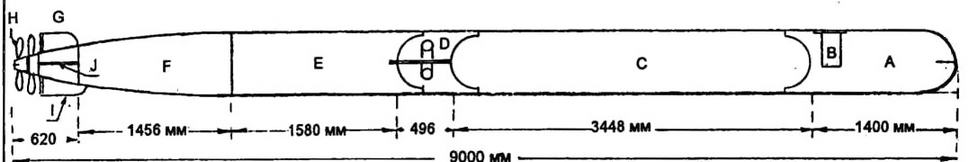

61-СМ ТОРПЕДА ТИПА 93 МОДЕЛИ 1 МОДИФИКАЦИИ 2, ПРИНЯТАЯ НА ВООРУЖЕНИЕ 28.11.1935 ГОДА

9000 мм А - 610-кг боеголовка (490 кг ВВ типа 97); В - взрыватель с капсюлем типа 90 (после 1943 г.
– типа 2); С - баллон (980 л) с чистым кислородом, сжатым до 225 атм; D - баллон с топливом (128 л керосина); Е - средняя часть, состоящая из 3 секций; носовая вмещала 67 л смазочного масла и 2 баллона по 13,5л со сжатым воздухом для рулевого привода; центральная содержала носовую камеру запаса плавучести, третий баллон с 13,5 л сжатого воздуха, “стартовый” сосуд для двигателя, гидростатический привод и клапана; кормовая состояла из двигательного отсека с главным 2-ступенчатым редуктором давления, тарельчатым редуктором, сервомотором, блокирующим механизмом, амортизаторной камерой, камерой сгорания, цилиндрами главного двигателя и клапанами; F-кормовая часть (кормовая камера плавучести, 2 тарельчатых редуктора, гироскоп, рулевая машинка, предохранительный клапан и водяная заслонка); G - хвостовая часть с подшипниками валов, Н - 4-лопастные винты (диаметр переднего 568 мм, заднего 530 мм); I, J - вертикальные и горизонтальные рули

3. Приборы управления стрельбой

3.1. Системы

Структура “устройств управления артиллерийским боем” (установлена приказом по морской артиллерии №18 от 24.04.1923 г., модифицирована приказом №13 от 9.03.1932 г.)

Для крейсеров “класса А" она должна была включать следующие помещения и оборудование:

А1 Пост управления огнем, состоящий из: поста управления огнем ГК в верхней части носовой надстройки не менее, чем в 22 м над ВЛ (в 1932 г. 23 м), стандартная площадь 7,5 м² (в 1932 г. 12 м²), оборудован директором резервного поста управления огнем ГК в кормовой части, площадь не менее 7,2 м² (в 1932 г. 12 м²), оборудован директором поста управления огнем зенитных орудий, который должен размещаться рядом с орудиями, но позже - на носовой надстройке, площадь 5 м² (в 1932 г. 12 м²), должен быть оборудован зенитным директором по мере его разработки (в 1932 г.
– двумя).

В1 Боевые помещения, расположенные под носовой надстройкой и под броневой палубой: боевой пост ГК площадью 9 м² (в 1932 г. 15 м²), оборудованный вычислительным прибором стрельбы (Шагекибан) центральный пост связи, рядом с боевым постом ГК, площадь 3,5 м² (в 1932 г. 4 м²).

С) Пост слежения за курсом и скоростью цели (визирный) в верхней части носовой надстройки рядом с ПУОГК , площадь 6 м² (в 1932 г. 15 м²), оборудован устройством слежения за целью (Сокутекибан).

D1 Посты управления прожекторами в главном и резервном постах УОГК..

3.2. Директоры (Хойбан)

Директор типа 13 года

Устройство наведения на цель типа 13 года приняли на вооружение 2.05.1916 г. Проект этого первого японского директора для стрельбы по надводным целям основывался на разработке фирмы Виккерс, сведения о котором доставили японские офицеры, в начале мировой войны находившиеся на кораблях британского флота. Первую экспериментальную версию этого прибора, изготовленную в 1915 году на верфи ВМФ в Йокосуке, в 1916 году установили на линейном крейсера “Харуна”. Последующие директоры, выпускаемые верфью ВМФ в Куре, с 1917 года устанавливались на линкорах и линейных крейсерах, а с 1918 года и на новых легких крейсерах. Это было очень простое устройство (64-мм бинокли для ВН и ГН), имевшее дальность действия 19000 м.

Директор типа 14 года

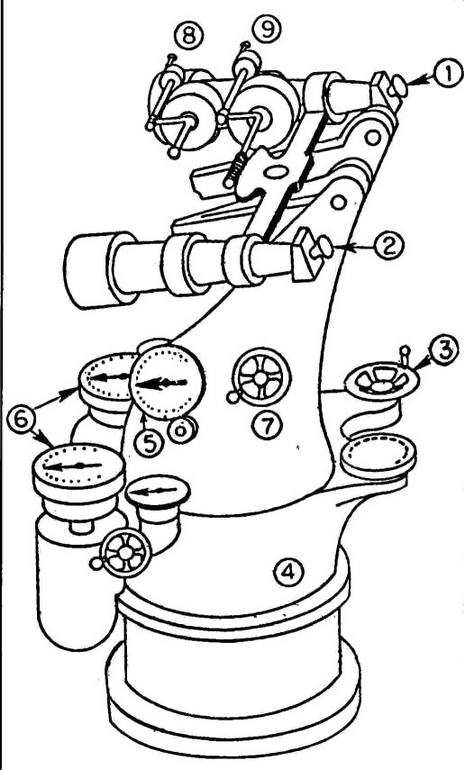

В 1924-25 гг. принята на вооружение модифицированная версия - директор типа 14 года (1925 года), который устанавливался на крейсерах типа “Фурутака” и последующих крейсерах “класса А”. Полное японское название “14 шики хойбан шоджуин сочи”. Этот директор (справа на рисунке) мог использоваться и в качестве зенитного, т.к. его 64-мм телескопы модели “L” (полное название ”6-см полузенитные телескопы”) имели угол возвышения 90°. Цифрами на рисунке обозначены: 1, 2 - телескопы горизонталльного и вертикального наводчиков; 3 - штурвал горизонтальной наводки; 4 - корпус поворотной части устройства; 5 - стрелочный указатель угла возвышения; 6 - то же для угла поворота; 7 - штурвал вертикальной наводки; 8, 9 - градуированные барабаны угла отклонения цели и дистанции до нее.

Директор типа 94

Для замены универсального директора типа 14 Первая (артиллерийская) секция МТД к концу 1933 г. разработала новый, после испытания на линкоре “Нагато” принятый на вооружение 9.10.1934 г. как “тип 94”. С декабря 1934 г. верфь флота Куре выпустила 132 комплекта, которые устанавливались на новых и модернизированных кораблях для'"'управления огнем ГК. Линкоры получали модель 1 с 15-см биноклями, крейсера и линкоры для вспомогательного калибра - модель 2 с 12-см биноклями, новые эсминцы, начиная с типа “Фубуки” после модернизации, для 12,7-см орудий - модель 3 с 12-см биноклями. Директоры этих моделей заключались в башенки. Ширина директора 1 м, высота 1,7 м, вес 2 т. Проектировался для слежения за углами ГН и ВН и имел 2 вычислительных устройства: одно для коррекции угла возвышения и ГН на бортовой качке, второе для коррекции ГН из-за параллакса. Директор типа 94 выдавал на принимающие устройства башен полные углы ВН и ГН, а управляющий стрельбой офицер наводил и стрелял из орудий в соответствие с указателями.Полный угол возвышения получался по дифференциальным добавкам указателя, скорректированными с учетом разницы в высоте расположения орудий, и дополнительному возвышению, получаемому от вычислительного устройства из ЦАП. Полный угол ГН получался из дифференциальных добавок горизонтального указателя, скорректированных с учетом разницы расположения орудий, параллакса и бокового отклонения, получаемых от вычислительного устройства. Обслуживался директор типа 94 одним офицером и пятью операторами. Некоторые из директоров указанных моделей переделывались в универсальные для стрельбы как по надводным, так и по воздушным целям: на новых эсминцах с 12.7- см/50 орудиями устанавливали модель 6 или тип 2 (принята в 1942 г.), а на проектируемых крейсерах ПВО с 12.7- см/40 зенитными планировали ставить модель 5.
