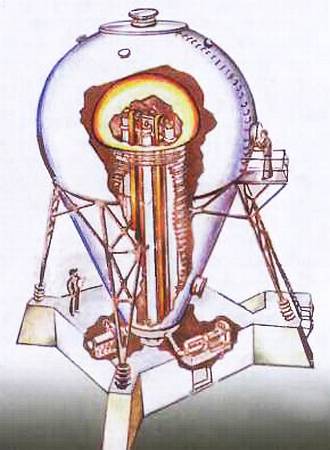

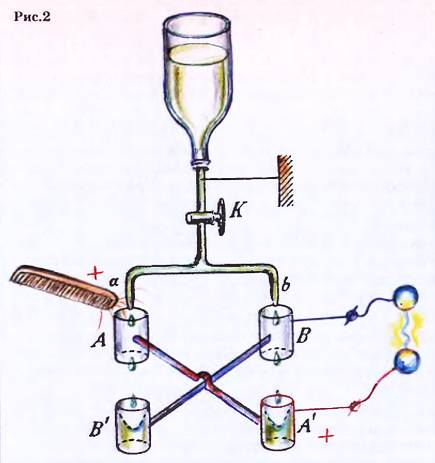

Можно предположить, что идея пылевого электростатического генератора родилась не на пустом месте. Во многих лабораториях долго проработали простые и надежные электростатические генераторы, некогда разработанные знаменитым советским физиком А.Ф.Иоффе. Такой генератор мы и советуем собрать для изучения электростатики в школе (см. рис. 2).

Из заземленной металлической или стеклянной трубки двумя потоками вытекает вода. Кран регулируется так, чтобы она текла крупными каплями. Эти капли пролетают через металлические трубки. Их соединение показано на рисунке. Все цилиндры укреплены на хорошо изолированных штативах.

Перед началом работы левый верхний цилиндр Аэлектризуют, коснувшись, например, заряженной расческой. При этом получает заряд и соединенный с ним цилиндр А. Капля, отрывающаяся от трубки а, подлетая к цилиндру А', через индукцию получает заряд противоположного знака.

Под цилиндром Анаходится цилиндр В', соединенный с цилиндром В. Каждая капля, стекающая из отверстия bи попадающая в цилиндр В, приносит ему некоторый заряд q. Потенциал цилиндра мало-помалу повышается, как и потенциал цилиндра В'. Капли, стекающие из отверстия Ь, получают несравненно более сильный заряд, чем капли, вытекающие из а. Таким образом, начинает повышаться потенциал цилиндра Аи связанного с ним цилиндра А', что в свою очередь сказывается на увеличении заряда капель, стекающих из А. Потенциалы как цилиндра А, так и цилиндра Встремятся к бесконечности.

Однако рано или поздно возникает коронный разряд со всех острых частей прибора, а также возрастает утечка тока с изоляторов, которые при высоких напряжениях делаются похожи на проводники.

«При тщательном исполнении, — писал А.Ф.Иоффе, — отсутствии острых граней, соединении цилиндров не проволокой, а медными трубками диаметром в 1 см и при хорошей изоляции возможно получать многие тысячи вольт».

А.ИЛЬИН

Рисунки автора

Кстати…

Не задумывались, почему 220 В опасны для жизни, а напряжение на расческе, которое в десятки раз его превышает, не наносит никакого вреда?

Дело в том, что клеткам организма вреден не электрический ток, а те химические и физические изменения, которые он вызывает. А для этих изменений нужна большая энергия.

Полагая, что каждый зубец и волосы представляют собою две обкладки конденсатора, нетрудно подсчитать энергию «расчесочного» разряда через известные вам формулы емкости и энергии конденсатора. Оказывается, она равна 0,0001 Дж. Такой энергией обладает дохлая муха, падая с высоты 1 м. Да и то если не считать потерь на сопротивление воздуха.

НАШ ДОМ

Столик, появись!

Этот столик, подвешенный на стену, практически не занимает места, а если на столешнице закрепить зеркало, он превратится в туалетный.

Для работы понадобятся деревянные бруски 30x20 мм или уголки. Столешница и полки могут быть сделаны из 6 досок, ДСП или в виде рамок, обшитых фанерой, оргалитом или пластиком.

Конструкция состоит из двух рам — стационарной и подвижной. Подвижная рама снабжена шарниром, позволяющим ей легко подниматься и опускаться. Для этого в бруске рамы и торце полки просверливаются глухие отверстия под металлическую втулку, в которую вставляется ось. Чтобы она прочно фиксировалась во втулке, вам понадобятся деревянные заглушки.

Конструкция шарнира неподвижной рамы состоит из гайки М8, шайбы и самого кронштейна, который прикрепляется к бруску рамы. Высверлите паз в столешнице под гайку и закрепите его деревянной заглушкой на клею. Винт М8 вставляется во втулку и крепится к бруску рамы. Если столик сделан из дерева, можно пройтись по деревянным поверхностям наждачной бумагой. Хорошо ошкуренный и покрытый бесцветным мебельным лаком, он получится очень нарядным.

Устройство столика:

слева— стол в рабочем положении, справа— в сложенном виде.

а— конструкция шарнира подвижной рамы:

_{1— брусок рамы; 2— втулка стальная; 3— ось; 4— пробка деревянная; 5— шайба; 6— столешница (полка).}

б— конструкция шарнира неподвижной рамы:

_{1— столешница (полка), 2— гайка М8; 3— шайба; 4— кронштейн; 5— шуруп крепления кронштейна к бруску рамы; 6— паз в древесине столешницы под гайку; 7— пробка деревянная на клею; 8— винт М8; 9— втулка; 10— брусок рамы.}

Пантолеты, топ и сумка

Для открытых сандалий-пантолет, что изображены на рисунке, рекомендуем использовать свиную кожу, подойдет и толстая замша. Она не только классно смотрится, но и не знает сносу. Особый акцент модели придаст большой кожаный цветок с сердцевиной из мелких бусин.

Вам потребуется лоскут кожи 50x30 см, 6 кожаных ремешков по 10 см длиной, 12 бусин, жесткая клеевая прокладка — флизелин, тонкие подошвы от старых сандалий или тапочек, плоские широкие каблуки, обувной клей и дырокол. Сложите пополам флизелин клеевыми сторонами и проутюжьте. Вычертите, а затем вырежьте из него подошвы для правой и левой сандалий. Точно такие же вырежьте из кожи с припусками по контуру шириной 1,5 см и склейте их с флизелиновыми подошвами. Отверните припуски под флизелин, приклейте их.

Отметьте карандашом места для будущих отверстий и пробейте их дыроколом. По три кожаных ремешка пропустите в отверстия у больших пальцев. Свяжите вокруг пальцев по две тонкие косички одинаковой длины, зафиксируйте. С места фиксации объедините косички в одну и плетите до начала подъема стопы. Снова разъедините косичку пополам по 3 ремешка в каждой и плетите до пятки. Примерьте пантолеты, отрегулируйте длину ремешков и вытяните их концы вниз через отверстия у пяток. С обратной стороны сандалий концы ремешков приклейте обувным клеем. Остается приклеить снизу подошвы от старых тапочек или сандалий, а также каблучки.

Для декоративного цветка каждой пантолеты выкроите из замши по 3 больших, 3 чуть поменьше и один маленький лепесток. Наложите их друг на друга и скрепите в центральной точке прочной ниткой. Нанижите на остаток нити 6 бусин и закрепите их в сердцевинке цветка. Наклейте цветок на толстую косичку у подъема стопы.

Топ имеет прямой покрой и держится на фигуре с помощью кулиски с продернутой внутри завязкой по верхнему краю переда. Он настолько прост в исполнении, что не будем детально описывать порядок работы. Скажем лишь, что ширина переда и спинки по 50 см, длина топа — 50 см. Низ переда украшен фиолетовыми цветами с изумрудными листьями.

В пару к топу и летняя сумочка-мешок в форме трапеции из идентичного материала. Модель продублирована объемной прокладкой. Ручками служат тонкие металлические обручи с плотно нанизанными бусами.

Сумочку можно украсить розовыми цветами, связанными крючком из толстой пряжи

Передняя и задняя части мешка — 37x32 см. После раскроя под обе части из основного материала с изнаночной стороны приметайте по детали из флизелина. Прострочите боковые и нижний шов. Сшейте подкладку и вложите в сумку. На металлические кольца-ручки нанижите по 7 бусин. Проденьте ручки в кулиски. Цветы вяжутся по кругу. Каждый круг замыкается соединительным столбиком.
