Материалы подготовила Н. АМБАРЦУМЯН
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
На служебной волне
Если бы перенестись на машине времени с карманным приемником в начало минувшего века, то вас бы поразила царившая на всех диапазонах тишина, лишь изредка нарушаемая грозовыми разрядами да искрением бугелей первых электрических трамваев.
Радиофикация нарастала лавиной, станции начали мешать друг другу. Настала пора установить порядок в эфире международными соглашениями. Ввели диапазоны частот для публичного вещания, для любительского радиообмена, свободные участки для передачи мирового точного времени и тревожных сигналов «SOS». Промежутки между ними предоставили ведомственной связи. Такое разделение частотных диапазонов сделало невозможным прием на бытовые вещательные приемники любительских и ведомственных передатчиков, а также нелегалов с романтическими позывными типа «Ландыш», «Чародейка». (Такие передачи бывают интересны радиослушателю, одуревающему от бесконечного потока рекламы и однотипных музыкальных программ.) В свое время, случайно забредя на неизвестные ему диапазоны, автор с интересом слушал радиообмен экспедиции с базой, информацию о ледовой обстановке, высоте волны и прочих погодных условиях для кораблей и самолетов; порою, как это случается около уличных телефонов-автоматов, до слуха доносился нехитрый разговор берега с членами судовой команды.

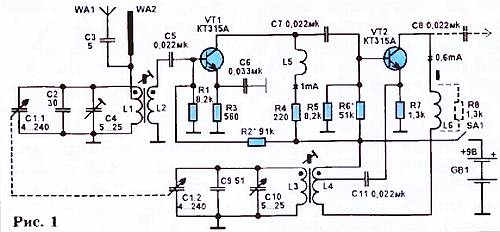

Чтобы почувствовать себя соучастником воздушных и водных странствий, достаточно собрать несложную приставку-конвертер к вещательному приемнику с диапазоном длинных волн. Ее принципиальная схема изображена на рисунке 1.
Главное в приставке — преобразователь частоты с внутренним гетеродином на транзисторе VT2. Приходящие из эфира коротковолновые сигналы, воспринятые антенной WA1 (или штыревой WA2), по желанию оператора выбираются с помощью конденсатора переменной емкости С 1.1, входящего в резонансный контур L1, С1.1, С2, С4, и через катушку связи L2 подаются на вход усилителя радиочастоты, собранного на транзисторе VT1. Его коллекторной нагрузкой служат резистор R4 и высокочастотный дроссель L5. Отсюда усиленный входной сигнал поступает на базу транзистора VT2, а в его эмиттерную цепь — вспомогательные колебания внутреннего гетеродина, задаваемые контуром L3, С1.2, С9, С10. Параметры элементов этого контура подобраны таким образом, чтобы его частота изменялась секцией блока конденсаторов С 1.2 согласованно с настройкой входного контура — разность их частот всегда должна составлять около 380 кГц. Полученная преобразовательным каскадом, эта частота подается на вход любого бытового радиоприемника, настроенного в диапазоне длинных волн на частоту 380 кГц.
В приемнике, как известно, принятый сигнал преобразуется в стандартную частоту 465 кГц, на которой происходит основное усиление. Таким образом, наша приемная система работает с двойным преобразованием частоты, что способствует повышению чувствительности и избирательности приема.
Связь приставки с приемником осуществляется посредством индуктивной связи катушки L6 с магнитной антенной приемника. Иногда бывает удобнее проводная связь с гнездом внешней антенны. В таком случае достаточно заменить катушку L6 на резистор R8 и ввести переходной конденсатор С8, как показано пунктиром на рисунке 1.
Настройка на радиостанции ведется двухсекционным конденсаторным блоком С1, при этом перекрывается диапазон волн порядка 80… 160 м. В него «попадают» 80- и 160-метровые «любительские» диапазоны и два незнакомых большинству вещательных диапазона «90 м» и «120 м», не говоря уже о множестве ведомственных передатчиков, работающих в полосах частот между ними.
Поскольку коротковолновые диапазоны заняты весьма плотно, а уровни сигнала в месте приема могут отличаться во много раз, для облегчения настройки в гетеродинный контур приставки введен подстроечный конденсатор небольшой емкости С10, обеспечивающий местную «растяжку» диапазона. Без
этого слабые сигналы часто подавляются сигналами мощных радиостанций. Терпение и искусство тонкой настройки обязательно вознаградятся интересными находками.Кстати, весьма полезно записывать такие факты, отмечая место на шкале приставки, дату, время суток и атмосферные условия. Что касается времени суток, то наилучший прием на этих диапазонах бывает в вечернее и ночное время.
Теперь, когда вы ознакомились с принципом действия и особенностями приема радиоустановки, самое время поговорить о конструктивном воплощении приставки.
Катушки входного и гетеродинного контуров наматываются на цилиндрических пластмассовых каркасах диаметром 6 мм и длиной 20 мм, снабженных подстроечными сердечниками из феррита марки 100НН. Такие катушки можно добыть, в частности, из старых радиоприемников типа «Спидолы», «ВЭФ-202». Эскизы катушек L1, L2, L3 и L4 изображены на рисунке 2, где показаны их взаимное расположение и соответствующие числа витков.
Обмотки контурных катушек выполняют проводом ПЭВ-1 0,1, катушек связи — ПЭЛШО 0,18. Обмотка дросселя L5 выполнена проводом ПЭВ-1 0,1 в один слой по всей длине резистора МЛТ-0,5, сопротивлением 1 кОм. Катушка L6 размещается на цилиндрическом стержне диаметром 8 мм и длиной 50… 70 мм из феррита 600НН и имеет 70 витков провода ПЭЛШО 0,35.
В приставке можно использовать резисторы МДТ-0,125, постоянные конденсаторы типов КТК, KЛC и двухсекционный блок переменных конденсаторов для переносных конструкций.
Подстроечные конденсаторы — с твердым диэлектриком типа КПК-М (С4) и с воздушным диэлектриком КПВМ (С10). Весьма малое энергопотребление приставки позволяет использовать для ее питания малогабаритную батарейку типоразмера 6R22. Если уровни напряжений и полярность питания приставки и приемника одинаковы, можно обойтись батареей приемника в качестве общего источника. Для унификации полярности питания транзисторы приставки можно заменить на КТ361Ф. Сопряжения настроек контуров приставки ведут конденсатором С4 — у ВЧ-края общего диапазона — и сердечником катушки L1 у НЧ-края.
Ю. ПРОКОПЦЕВ
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
По телевидению рассказали о новом гиперзвуковом летательном аппарате, против которого бессильны все системы противоракетной обороны. Не могли бы вы сообщить какие-то подробности?
Игорь Коростылев, 14 лет,
г. Хабаровск
Речь идет, по всей вероятности, об экспериментальном аппарате Х-90, созданном нашими конструкторами еще в 90-х годах прошлого века. Особенность его заключается в том, что, стартуя, как обычная баллистическая ракета, и набрав высоту около 500 км, Х-90 на заключительной фазе своего полета снижается и превращается в крылатую ракету, способную лететь не только по баллистической траектории, которая легко просчитывается, но менять ее по ходу полета, уходя от средств обороны противника и даже перенацеливаясь по ходу дела. Говорят даже, что наши конструкторы просчитывали возможность оснащения такого аппарата несколькими боеголовками, которые бы могли на финишной стадии полета разделиться и атаковать — каждая свою цель.
Меня интересует, кто первым изобрел жвачку?
Толя Стельмащук, 11 лет,
г. Ставрополь
Вообще-то привычка чистить зубы, жуя, например, сосновую смолу, существует многие тысячи лет. Во всяком случае, античные греки уже описывали этот обычай. А вот индейцы майя в тех же целях употребляли загустевший древесный сок каучукового дерева. Современную резиновую жвачку изобрел и запатентовал в 1928 году 23-летний американский бухгалтер Уолтер Димер. Опытным путем ему удалось разработать эластичный сорт резины, которая не так липла к деснам, как натуральный латекс каучукового дерева, и в то же время позволяла выдувать пузыри. Позднее для вкуса в резину стали добавлять различные подсластители и ароматизаторы. А массовую моду на жвачку ввели актеры Марлон Брандо и Джеймс Дин, пользовавшиеся ею во время исполнения киноролей.
