При поступлении на управляющий контакт положительного управляющего напряжения симистор открывается и пропускает ток. Чем больше величина управляющего напряжения, тем больше ток. Это и позволяет регулировать скорость вращения электродрели или мощность паяльника.

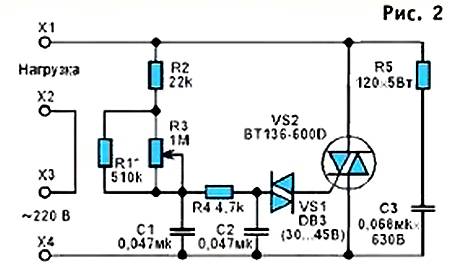

Управляющее напряжение регулируется потенциометром R3 и подается на управляющий электрод через цепочку R4 (резистор) и VS1 (динистор), которые определяют диапазон регулировки управляющего напряжения. Конденсаторы C1, С2 и С3 фильтруют импульсные сетевые помехи и предотвращают «ложное» открывание симистора.

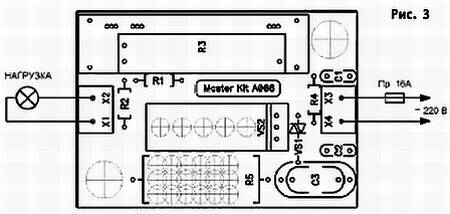

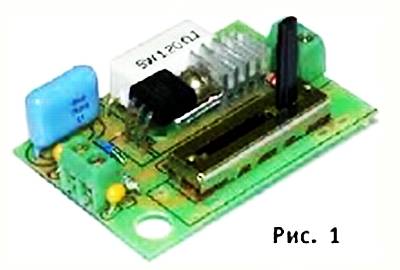

Все компоненты устанавливаются на печатной плате методом пайки. Чтобы не отслаивались токопроводящие дорожки и не перегревались элементы, время
При мощности нагрузки более 100 Вт симистор VS2 необходимо установить на радиатор площадью не менее 200 см 2. Допускается подключение к устройству нагрузки, имеющей кратковременную пусковую мощность до 3600 Вт.
Внимание!Устройство находится под напряжением, опасным для жизни! Соблюдайте правила безопасности при работе с высоким напряжением. Плату необходимо установить в пластиковый корпус, чтобы исключить возможность соприкосновения с элементами, находящимися под напряжением.
ЧИТАТЕЛЬСКИЙ КЛУБ
Вопрос — ответ
Когда-то в деревне я пробовала настоящую пшенную кашу на топленом молоке. Готовят ее в русской печке. Так у меня вопрос: неужто нельзя придумать какое-то нехитрое устройство для приготовления блюда в обычной газовой духовке?
Тамара Силаева, 17 лет,
г. Балашиха
Для этого духовку надо слегка дооборудовать. Поместите внутрь нее 2–3 кирпича (желательно огнеупорных). Духовку надо хорошенько разогреть, затем выключить и только после этого поставить кастрюлю с молоком. Высокая температура, благодаря кирпичам, будет держаться в духовке несколько часов. Этого вполне достаточно для того, чтобы каша получилась на славу, как у бабушки в деревне. Приятного аппетита!
Мы в доме начали ремонт. Только вот незадача — строительный алебастр настолько быстро схватывается и так прочно пристает к посуде, в которой его замешивают, что ее впору выкидывать. Что посоветуете?
Сергей Хоменко, 13 лет,
г. Калуга
Чтобы избежать неприятностей, поместите внутрь посудины полиэтиленовую пленку. Можно использовать для разведения алебастра и двухлитровую пластиковую бутылку со срезанной верхней частью. А удобнее всего разводить алебастр в половинке старого детского резинового мяча. От резины и пластика засохший алебастр легко отскакивает, стоит слегка помять эластичную посудину.
Мы с братом купили краскопульт и попытались покрасить стены сарая. Но у нас не получается ровное покрытие. Кроме того, пульверизатор часто забивается. Почему?
Сергей Гудов, 14 лет,
г. Химки Московской области
Во-первых, краскопульт плохо разбрызгивает чересчур густую краску. Ее либо нужно развести разбавителем, либо уже использовать кисть или валик.
Во-вторых, даже жидкая
краска может содержать комочки, забивающие узкое отверстие. Поэтому краску желательно процедить через марлю.В-третьих, важно правильно отрегулировать подачу смеси, чтобы получилось равномерное покрытие. Для этого предназначены ручки управления расходом воздуха и подачи краски. Покрутив их, добейтесь, чтобы из пульверизатора шла устойчивая, в меру густая, равномерная струя.
И, наконец, потренируйтесь на каком-нибудь старом заборе, прежде чем приниматься за дело. Стену, а тем более потолок надо равномерно покрывать тонким слоем краски, стараясь избегать наплывов и потеков. Лучше после высыхания поверхности пройтись по стене еще раз, чем увидеть, что она вся в разводах.
Недавно мы с ребятами ходили в поход, но зарядивший дождь испортил все настроение. Мы промокли и долго не могли согреться даже у костра. А как же люди ходят в походы и не мерзнут даже зимой?
Петя Колобов, 12 лет,
г. Сергиев Посад
Чтобы согреться в холодном лесу, натяните с наветренной стороны кусок брезента. Для этого вбейте в землю две жердины, натяните между ними веревку, на которую и повесьте брезент, закрепив его верхний и нижний края. Такой занавес спасет вас от холодного ветра, а теплый воздух от костра позволит быстро согреться.
Кстати, если приходится устраивать костер на снегу или на мокром месте, сначала сделайте настил из сучьев и лапника. А уж на нем разводите огонь.
ДАВНЫМ-ДАВНО
В XIX веке спрос на игрушечные пароходы, паровозы, подъемные краны и станки был огромен. Но любая игрушка — сами, наверное, знаете — быстро приедается. Так почему бы не выпускать игрушки, которые можно переделывать?
Френк Хорнби в 1901 году. Основу его составил набор стальных планок с отверстиями. К нему прилагались оси, шкивы, шестеренки и крепежные детали. Был в комплекте и красочный альбом чертежей, позволявший собрать много различных конструкций.
Схематическая модель автомобиля или трактора получалась такой, что легко узнавался тип и даже фирма-изготовитель. Особенно любили собирать из «Меккано» подъемные краны. Для ребенка лет десяти это трудная, но очень интересная задача. Справившись с ней, он не только узнает принцип работы устройства, но и становится способен изменить его в нужную сторону. Короче, становится изобретателем.
Изобретение Фрэнка Хорнби сразу же получило огромное признание. Сама же идея набора однотипных деталей для самостоятельной сборки различных моделей нашла множество подражателей и постепенно распространилась далеко за рамки мира детских игрушек. Можно заметить, что со временем стали выпускать универсальные наборы для сборки игрушечных домов, а вслед за тем появилось блочное строительство. Универсальные наборы для сборки учебных электрических схем обернулись сегодня набором блоков для сборки компьютеров.
ПРИЗ НОМЕРА!
Наши традиционные три вопроса:
1. Что произойдет с поплавком, уравновешенным в толще воды, при повышении её температуры — всплывет он или утонет?
2. Можно ли усилить эффект отражения света, заменив уголковый отражатель, например, вогнутым зеркалом?
3. Бывают ли исключения из закона Архимеда?
