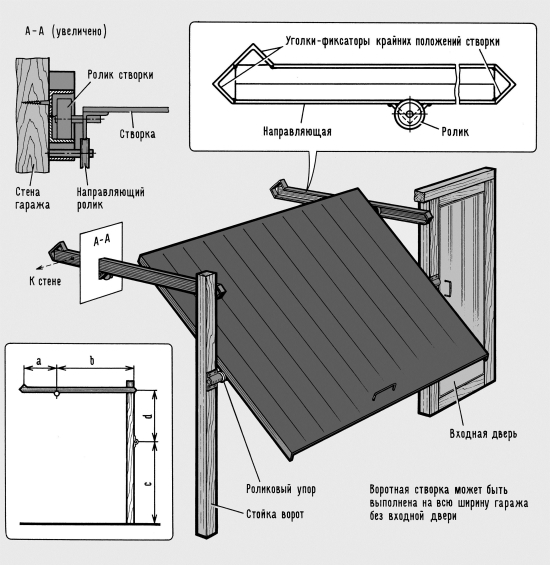

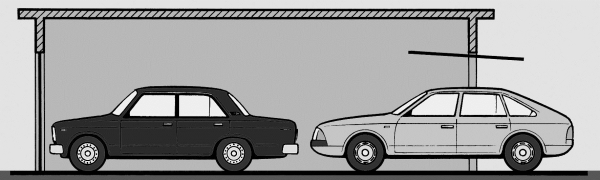

Рис. 4.1.5.3. Система подвески и фиксации воротной створки
Во-вторых, при открытой дворовой створке и при отсутствии пиковой нагрузки гаража, свободная его площадь прекрасно используется, например, для хранения с частым использованием тяжелого оборудования, как-то сварочного трансформатора, бетономешалки, насоса и т. п. Установленные на тележке агрегаты буквально «выдергиваются» из гаража в случае нужды в них, благо гараж, в отличие от других надворных построек, не имеет поднятого над землей пола. Иными словами, свободная площадь гаража используется как крытая часть двора со всеми вытекающими отсюда возможностями.
В-третьих, сооруженные на подкосах полки очень удобны для хранения длинномерного

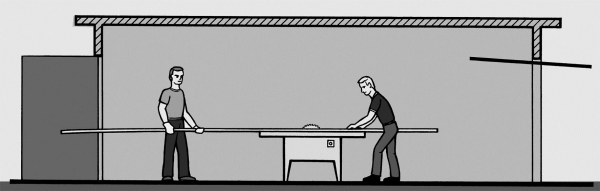

Рис. 4.1.5.4. Гараж в качестве крытого «цеха», через который протаскивается материал любой, практически необходимой длины.
С помощью гаража можно решить не только перечисленные, но и другие проблемы. Чего стоит только выбор места для гаража вкупе с его конструкцией. Вот что пишет об этом автор и исполнитель очень многих оригинальных идей в области самодеятельного строительства А.И. Плотниковиз Смоленска.
Не собирался я строить гараж на даче — места нет. Необжитой земли остался один «клочок с пятачок», да и тот в овраге. Засыпешь его — лишние хлопоты: весной талой воде стекать некуда. К тому же стройматериалов, как говорится, «кот наплакал», а рабочих рук и вовсе только две. Но дело к зиме, а стальному дружку-работяге нужна крыша.
Вот, исходя из этого, и пришлось изобретать максимально простой и дешевый вариант. Что из этого получилось — показано на рисунках рис. 4.1.5.5 и рис. 4.1.5.6. Это «шалаш» на облегченном «плавающем» ленточном фундаменте. Выбор конструкции типа «шалаш» очевиден: минимум материалов при максимальной прочности. С фундаментом решил просто. Суммарный вес всех элементов конструкции вместе с автомобилем не более 6000 кг. При этом площадь подошвы фундамента для размеров, указанных на рис. 4.1.5.7, больше 7 м 2 . Получается нагрузка на грунт меньше 0,1 кг/см 2 . Это позволило упростить конструкцию фундамента и существенно сократить затраты материалов и времени на его сооружение. Учитывал также то, что гараж расположен на пологом уклоне овражка, и, следовательно, лишняя влага будет эффективно удаляться из зоны промерзания грунта.

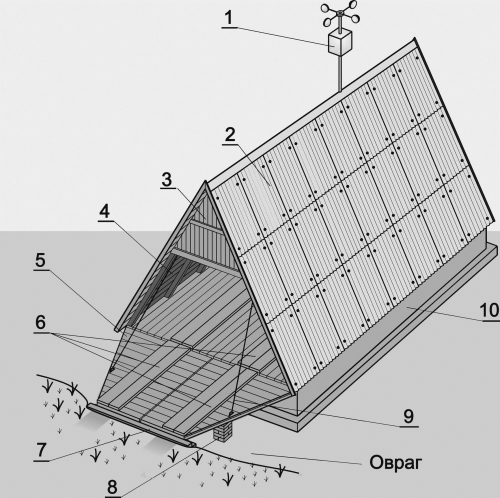

Рис. 4.1.5.5. Общий вид гаража:
1 — ветроэлектрогенератор переменного тока; 2 — шиферная кровля; 3 — фронтон; 4 — обшивка стен (обрешетка кровли); 5 — въездные ворота-трап; 6 — усиливающий настил трапа и пола; 7 — опора трапа на краю оврага; 8 — дополнительная опора трапа; 9 — трос системы компенсации веса створок ворот; 0 — плавающий фундамент
Делал фундамент следующим образом (рис. 4.1.5.7). По всему периметру будущего фундамента (с учетом внутренних перемычек) копал траншею сечением примерно 400x 400 мм. Затем заполнял ее песком, который тщательно утрамбовал и пролил несколько раз водой. Поверх песка расстилал рубероид 2 и по нему на цементном растворе выкладывал подошву 3 в один или два ряда кирпича. Верх подошвы выравнивал цементной стяжкой и на него наклеивал битумом еще один слой гидроизоляции 6 (рубероид). Затем в 1 / 2 кирпича возводил ленточную стенку 5 по периметру и внутренние перемычки 8 с пропусками шириной не менее 800 мм под смотровую канаву. В торцевых стенках сделал вентиляционные окна 7 (шириной и высотой в один кирпич). Верх кладки выравнивал слоем раствора минимальной толщины и на него настилал два слоя рубероида 4 под деревянные конструкции. На этом, собственно, сооружение фундамента и заканчивается. Несмотря на предельную простоту плавающего фундамента, тенденции «утонуть» за несколько лет эксплуатации у него не было.

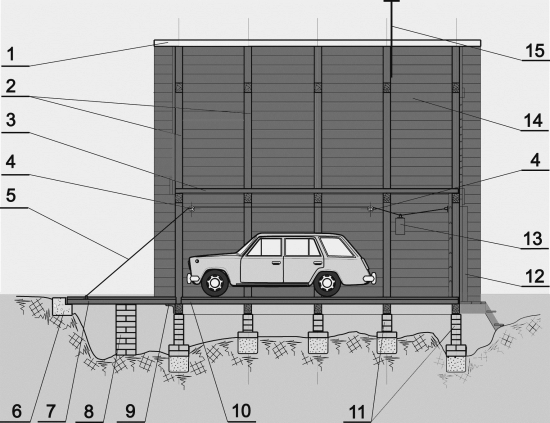

Рис. 4.1.5.6. Устройство гаража и основные элементы конструкции:
1 — коньковый брус; 2 — несущие дельтаобразные фермы; 3 — настил пола второго этажа; 4 — ролики проводки троса; 5 — трос системы компенсации веса створок ворот; 6 — опора на краю оврага; 7 — въездные ворота-трап; 8 — дополнительная опора; 9 — опорный уголок; 10 — настил пола первого этажа; 11 — ленточный «плавающий» фундамент; 12 — металлическая сдвижная дверь; 13 — противовес; 14 — обшивка стен; 15 — опора ветрогенератора
Дальнейшее строительство велось блочным способом силами одного человека. Сначала необходимо было изготовить пять несущих ферм (рис. 4.1.5.8). Ферма А — 1 шт., Б — 3 шт. и В — 1 шт. Все фермы изготавливались на земле в горизонтальном положении (сначала одна, а затем все остальные по ней, как по кондуктору) из бруса сечением 50x 80 мм. Угловые и все прочие соединения брусьев выполнены на кницах 3 (косынках) из листового алюминия толщиной 1,5…1,8 мм с помощью шурупов или болтов. Здесь же, на земле, фермы полностью оснащались фронтонами, дверьми, окнами и другими деталями (на время монтажа ферм наиболее тяжелые детали снимались и затем вновь устанавливались уже на месте).

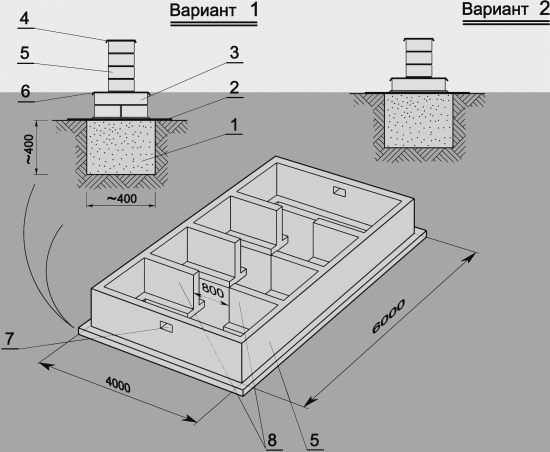

Рис. 4.1.5.7. Ленточный «плавающий» фундамент:
1 — траншея, заполненная утрамбованным песком; 2 — гидроизоляция, рубероид; 3 — опорная подошва (пята) фундамента; 4 — толь, рубероид, 2 слоя под деревянные конструкции; 5 — ленточная кладка в 1/ 2кирпича; 6 — дополнительная гидроизоляция, рубероид; 7 — вентиляционные окна; 8 — перемычки с пропусками под смотровую канаву
Готовые фермы А, Б и В выставлялись вертикально на фундаменте, расчаливались подкосами и скреплялись между собой технологическими стяжками по месту настила пола первого и второго этажей. В таком положении сначала зашивались стенки 2 (рис. 4.1.5.9) обрезной доской толщиной 25 мм. Доски я прибивал последовательно, начиная с нижней, вверх до уровня второго этажа. Затем снимал временные подкосы и стяжки и настилал доски пола 3 и 6 толщиной 45 мм. На этом этапе строительства достаточно навесить двери и ворота (рис. 4.1.5.10), укрыть стенки рубероидом, и гараж уже можно закрыть, хотя бы временно.

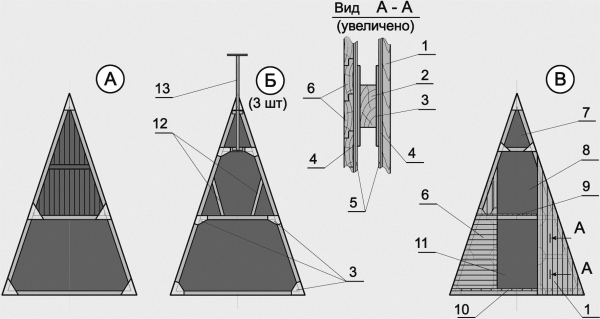

Рис. 4.1.5.8. Несущие фермы:
А — ферма лицевого фронтона (со створками въездных ворот); Б — рядовые фермы, 3 штуки (дополнительные подкосы 12 и опора генератора только для фермы Б3); В — ферма фронтона (с окном и дверными проемами на уровне первого и второго этажей);
1 — внешняя вертикальная обшивка, доска 20 мм; 2 — каркас, брус сечением 50x 80 мм; 3 — кницы (косынки), алюминий 1,5…1,8 мм; 4 — гидроизоляция (толь, рубероид); 5 — металлический лист; 6 — внутренняя горизонтальная обшивка, доска 20 мм; 7 — окно; 8 — проем для двери второго этажа; 9 — настил пола второго этажа; 10 — усиленный настил пола первого этажа; 11 — проем для двери первого этажа; 12 — дополнительные подкосы (только для фермы Б3); 13 — опора ветрогенератора
Верхний ярус стен можно было бы зашивать так же отдельными досками, как и нижний, но пользуясь лестницей. Мне это показалось слишком хлопотным: четыре-пять раз подняться-спуститься по лестнице только для того, чтобы прибить одну доску. Поэтому верхнюю часть стен я накрывал целыми щитами, сколачивая их на земле. Заканчивается возведение стен (крыши) обрезкой карнизной части и оклеиванием их рубероидом.
Рис. 4.1.5.9. Монтаж основных элементов конструкции:
