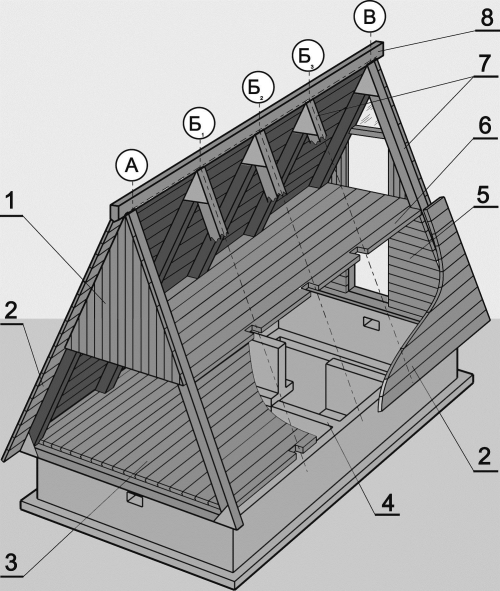

1 — обшивка лицевого фронтона, доски 20 мм; 2 — обшивка стен, доски 25 мм; 3 — настил пола первого этажа, доски 45 мм; 4 — фундамент; 5 — усиленная обшивка фронтона; 6 — настил пола второго этажа, доски 45 мм; 7 — несущие фермы, брус сечением 50x 80 мм; 8 — коньковый брус сечением 50x 80 мм

Далее — очередь въездных ворот. Общий вид и принцип действия показаны на рисунках 1 и 2, а особенности конструкции — на рис. 6. Ворота (они же въездной трап) состоят из двух половинок, закрепленных шарнирно на несущей ферме (см. рис. 4.1.5.8). В открытом положении створки ворот 7 (см. рис. 4.1.5.6) опираются одним концом на стальной уголок 9, а другим — на бетонную опору 6 на противоположной стороне овражка. На дне оврага возведена дополнительная опора 8. С помощью троса 5 и противовеса 13 вес каждой створки скомпенсирован таким образом, что опускаются и поднимаются ворота без каких-либо усилий, но только изнутри гаража.

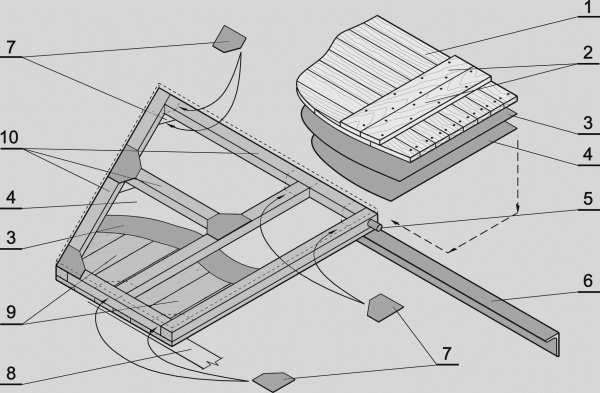

Рис. 4.1.5.10. Въездные ворота-трап:

1 — настил трапа, доски 25 мм; 2 — усиление настила трапа, доски 40 мм; 3 — гидроизоляция (толь, рубероид); 4 — металлический лист; 5 — поворотный шарнир; 6 — опорный уголок; 7 — кницы (косынки), алюминий 1,5…1,8 мм; 8 — опора на краю оврага; 9 — внешняя обшивка створки ворот, доски 20 мм; 10 — каркас, брус сечением 50x 80 мм

С внешней стороны у ворот нет ни ручек, ни запоров. Обшивка ворот сделана усиленной (см. рис. 4.1.5.10). Каркас из бруса сечением 50x 80 мм (собирается он так же, как и несущие фермы с помощью книц 7 на шурупах или болтах) сначала обшивается снаружи и изнутри стальными листами 4. Листы металла накрывают в один слой листами гидроизоляции 3 и зашивают досками 1 и 9: с внешней стороны — толщиной 20 мм, с внутренней стороны — 25 мм. Такую же конструкцию имеет и обшивка фронтона по уровню первого этажа фермы В (см. рис. 4.1.5.8, позиции 1…6). Дверь первого этажа 12 (см. рис. 4.1.5.6), также из соображений безопасности, металлическая.

Рис. 4.1.5.11. Внутреннее устройство гаража:

1 — дополнительное усиление настила трапа; 2 — настил трапа; 3 — проводка троса; 4 — дополнительное усиление настила пола; 5 — смотровая канава; 6 — двухъярусный стеллаж; 7 — противовес; 8 — стеллаж для инструментов; 9 — верстак; 10 — металлическая сдвижная дверь

И, наконец, заключительный этап — кровля. Заниматься кровлей пришлось на следующий год, весной.

Внутреннее устройство гаража также простое (рис. 4.1.5.11): смотровая канава 5, двухъярусный стеллаж для автопринадлежностей 6, верстак 9 и небольшой стеллаж для инструментов 8. Второй этаж — чисто складское помещение. У меня там хранятся швертбот и всевозможные хозяйственные мелочи.

Завершая разговор о каркасниках, нельзя не заметить, что в строительство пришли весьма технологичные индустриальные металлические каркасы, используемые как при сооружении промышленных и жилых зданий, так, естественно, и гаражей (фото 4.1.5.3). Очевидно, что сооружение гаража с использованием подобного каркаса упрощается многократно.

4.1.6. Капитальные строения

Капитальные гаражи мало чем отличаются от прочих капитальных строений, и как уже говорилось выше, раз уж мы нацелены на гаражную специфику, то общих вопросов коснемся лишь в самой малой степени. С точки зрения же гаража первым его признаком является наличие гаражных ворот, а значит, и большого воротного створа в стене. Для каркасной, например, конструкции наличие такого створа представляет особую проблему, ибо надо обеспечить жесткость стены, содержащей воротный створ. Несущие же стены этой проблемы лишены.

Несущие стены.Их ярким примером являются стены кирпичные (фото 4.1.6.1) или сложенные из различных блоков (бетонных, пенобетонных, керамических), которые во многом хороши. Являясь ограждением, они служат и силовым основанием для крыши, а в процессе эксплуатации постройки выдерживают все приходящиеся на нее нагрузки, противостоят атмосферным влияниям и зачастую несут ответственность за внешний вид строения.

Но несущими бывают не только каменные стены. Напротив, выбор материалов для возведения несущих стен максимально велик — тут и обыкновенный грунт, и солома, и глиносырцовые материалы, и дерево в самых разных проявлениях, и различные натуральные и искусственные камни (кирпич лишь частный случай), да и металлы тоже. Тут есть из чего выбирать, и каждый может это делать, исходя из своих возможностей и склонностей.

Крыша.Крыша гаража, в том числе и капитального, очень часто делается плоской, покатой в том или ином направлении. Этому есть серьезные причины: конструктивно такая крыша наиболее проста и технологична. При индустриальном строительстве, например, достаточно положить сверху стандартную железобетонную плиту (плиты) и крыша в основном готова. В самостоятельном строительстве в настоящее время такая возможность тоже не исключается, но есть еще и масса других — вплоть до изготовления сварной цельнометаллической крыши.

Выбор кровельных материалов для плоской крыши, пожалуй, максимально широк. Она практически обязательна для пристроенных гаражей и хороша для отдельно стоящих. Но как раз в последнем-то случае крыша вообще может быть любой, в частности далеко не самой простой вальмовой. Широко распространены конструкции, универсальные в том смысле, что они сочетаются с любым типом коробки постройки.

На выбор конкретного типа обрешетки решающее влияние оказывает кровельный материал. Так, например, монтаж гофролиста или металлочерепицы ведут по брускам, расположенным с шагом 300–400 мм, в то время как мягкая черепица типа «Ондулин» требует уже сплошной обрешетки. Для обеспечения максимально возможного срока службы кровли не следует забывать о защите внутренней стороны покрытия от конденсата, для чего имеется достаточно средств.

Возможны как минимум два варианта изготовления кровли: с утеплением и без него. В первом случае конструкция более традиционна: к нижней части боковых граней стропил прибиваются черепные бруски, на которые короткими досками настилается наклонный потолок, на него кладется утеплитель, который сверху закрывается обрешеткой, например, из необрезных досок. Можно, конечно, в этом же случае потолок нашить по нижним граням стропил и длинными досками. Второй случай интересен тем, что функции обрешетки и потолка выполняет один и тот же дощатый настил поверх стропил, что приводит к экономии материала. Естественно, что доски простругиваются со стороны, обращенной внутрь объема. Поскольку в объеме при этом остаются и стропила, их также следует обработать (до установки).

Прозрачные кровельные покрытия, появившиеся в последнее время, — альтернатива традиционным крышам небольших построек, в частности, гаражей. Освещенность помещения при такой кровле будет достаточной для того, чтобы днем в них можно было работать без дополнительных источников света.

Чаще всего стропила примыкающих гаражей одним концом опираются на брус, прикрепленный к несущей стене дома, а другим — на стену пристройки.

Крыша с кровельным покрытием из прозрачного пластика годится не только для закрытых помещений, но и очень удобна для открытых карпортов. Такие крыши с наклонным скатом после установки стропил можно сразу крыть прозрачным пластиком и без обрешетки.
