Шум отфильтровывается статистически за счет его случайного характера. Он равновероятно вызывает в антенне движение тока то в одну, то в другую сторону. В среднем за длительное время его вклад будет нулевым. Но чем слабее сигнал по отношению к шуму, тем дольше нужно вести прием и осреднение, чтобы отфильтровать шум. Сегодня космическая информация передается в цифровом виде, то есть последовательностями нулей и единиц — битов. Чем хуже отношение сигнал/шум, тем больше времени уходит на передачу каждого бита. Если попытаться форсировать передачу, сообщения станут приниматься с ошибками. Поэтому, чем дальше от нас находится аппарат, чем слабее его сигнал, тем медленнее идет с ним обмен информацией.
Впрочем, ошибки с некоторой вероятностью возникают при любой скорости передачи. Причиной могут быть редкие сильные флуктуации шума, сбои аппаратуры, но чаще всего — помехи от посторонних источников, например, от статических микроразрядов в аппаратуре, радиоизлучения молний, земных
При проектировании системы космической связи также необходимо принимать во внимание скорость движения аппарата. От нее зависит доплеровский сдвиг частоты радиосигнала. Вариации скорости относительно Земли в некоторых случаях, например при полете к быстро движущемуся по своей орбите Меркурию, могут достигать 100 км/с — это три сотых процента скорости света. На столько же смещаются и частоты сигналов. Если этот эффект не учесть, приемный контур может не попасть в резонанс с несущей частотой передатчика, и его чувствительность резко упадет. Вместе с тем по доплеровскому сдвигу частоты сигнала можно с высокой точностью определить скорость движения космического аппарата вдоль луча зрения. Поэтому системы связи широко используются для контроля точности выполняемых в космосе маневров. И, кстати, скорости дующих на спутнике Сатурна ветров удалось определить именно по изменению частоты ультрастабильного передатчика зонда «Гюйгенс» во время его парашютного снижения в атмосфере Титана.
Лазер сигналит с Марса
Самой высокой скоростью межпланетной передачи данных может сегодня похвастаться аппарат Mars Reconnaissance Orbiter, вышедший на орбиту Марса 10 марта 2006 года. Он оснащен 100-ваттным передатчиком с трехметровой параболической антенной и может передавать информацию на скорости до 6 мегабит в секунду. Доставить к Марсу более крупный и мощный передатчик пока затруднительно. Однако есть принципиально иной подход к увеличению скорости передачи данных — использовать вместо радиоволн оптическое излучение. Длина волны лазерного излучения в десятки тысяч раз меньше, чем в радиодиапазоне. Поэтому расходимость лазерного луча получается значительно меньшей. Это позволит существенно поднять скорость передачи данных при более низком энергопотреблении. Но у лазерной связи есть и недостатки: она нуждается в более точном нацеливании передатчика, и, кроме того, на ее работоспособность существенным образом влияют погодные условия, в первую очередь облака. Поэтому межпланетная лазерная связь будет, скорее всего, поддерживаться с орбитальных аппаратов. Впервые лазерная связь в космосе была осуществлена 21 ноября 2002 года. Европейский спутник дистанционного зондирования Земли SPOT 4, находящийся на орбите высотой 832 километра, установил контакт с экспериментальным космическим аппаратом Artemis, обращающимся на высоте 31 000 километров и передал снимки земной поверхности. А недавно Лаборатория Линкольна в Массачусетсском технологическом институте (MIT) совместно с NASA приступила к разработке лазерной системы дальней космической связи. Первый тестовый коммуникационный лазер планируется отправить к Марсу в 2009 году. Ожидается, что этот 5-ваттный передатчик в период сближения планет обеспечит скорость передачи данных до 30 мегабит в секунду.

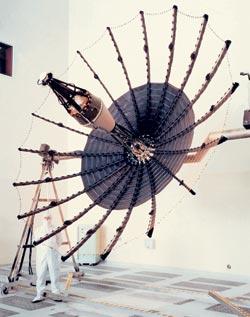

4,8-метровая антенна станции «Галилео» не раскрылась в полете. Все 8 лет работы в системе Юпитера станцию связывал с Землей ненаправленный канал со скоростью лишь 160 бит/с вместо ожидавшихся 134 Кбит/с
Интеллект против расстояний
Специфическая проблема в управлении космическими аппаратами связана с задержкой распространения радиоволн на огромных межпланетных расстояниях. Обмен сигналами с Луной занимает больше 2 секунд. Сможете ли вы проехать даже по хорошо знакомой местности, если дорогу будете видеть с задержкой на секунду, а на повороты руля машина станет реагировать еще через секунду? Между тем именно в таких условиях шло управление с Земли советскими «Луноходами». До Марса радиосигнал идет от 3 до 22 минут в зависимости от положения планеты на орбите. При такой задержке невозможно оперативно вмешаться с Земли в такие ответственные этапы миссии, как коррекция траектории полета, выход аппарата на орбиту вокруг планеты, его вхождение в атмосферу, да и движением по поверхности управлять непросто. Поэтому межпланетные аппараты становятся все более интеллектуальными и независимыми от контроля с Земли. Например, одной из основных задач зонда «Хаябуса» была отработка методов автономной навигации с использованием ионных двигателей.
Очень «умными»
являются работающие на Марсе американские планетоходы Opportunity и Spirit. В отличие от советских «Луноходов», управление которыми осуществлялось оператором с Земли практически в режиме реального времени, на борт марсоходов обычно отправляют только координаты цели, куда они должны добраться. Бортовой компьютер, обработав стереоскопические снимки местности, самостоятельно оценивает размер валунов, расстояние между ними, наклон поверхности и по этим данным прокладывает путь. Прошлым летом специалисты NASA обновили программное обеспечение марсоходов — залили новую прошивку, говорят компьютерщики. Это повысило их автономность. Кроме того, чтобы не перегружать канал связи, марсоходы теперь сами оценивают, насколько интересны сделанные снимки, и определяют какие из них и в какой очередности передавать на Землю.Межпланетный интернет
Небольшие планетоходы и спускаемые аппараты неудобно, а иногда и невозможно оснащать полноценной системой дальней космической связи. На них просто негде поместить направленную антенну, да и удерживать направление на Землю при спуске в атмосфере или езде по незнакомой поверхности почти невозможно. В таких случаях сигналы передаются ненаправленной антенной и ретранслируются на Землю находящимся поблизости более мощным аппаратом. По такой схеме работали, например, советские станции «Венера». Европейский зонд «Гюйгенс» ретранслировал сигнал через американскую станцию «Кассини», которая доставила его к Титану. Работа с марсоходами Opportunity и Spirit на 85% осуществляется через орбитальный аппарат «Марс Одиссей» (остальное — напрямую через медленную ненаправленную антенну). Все это напоминает организацию беспроводных систем связи на Земле: сотовый телефон или ноутбук с поддержкой Wi-Fi связывается с базовой станцией, а уже оттуда становится доступна вся инфраструктура связи.
Последние несколько лет специалисты NASA работают над внедрением в космических проектах единого протокола передачи данных, который позволит разнотипным аппаратам свободно обмениваться между собой информацией. Унификация должна значительно повысить надежность связи при активном освоении Луны и Марса. Например, при сбое на одном орбитальном ретрансляторе находящийся на поверхности аппарат сможет оперативно подключиться к другому. Да и просто наличие на орбите нескольких коммуникационных аппаратов позволит непрерывно поддерживать быструю связь с Землей, тогда как сейчас она ограничена лишь теми периодами, когда спутник-ретранслятор виден над горизонтом.
Многие специалисты склоняются к тому, чтобы новым универсальным форматом или его прототипом стал отлично зарекомендовавший себя в компьютерных сетях протокол TCP/IP, который лежит в основе Интернета. Так что, возможно, мы в скором времени станем свидетелями распространения Интернета на межпланетные просторы. Впрочем, на первых порах неавторизованные пользователи вряд ли смогут зайти на лунный или марсианский веб-сервер, чтобы скачать там свежие снимки, сделанные планетоходами, или посмотреть на окружающий ландшафт через космическую веб-камеру. Все же пропускная способность межпланетных каналов пока слишком мала для таких развлечений.
Главной проблемой космического интернета остаются задержки с доставкой информационных пакетов. Даже при обычном выходе в Интернет через спутник сигналу надо пройти 72 тысячи километров — до геостационарной орбиты и обратно, что занимает около четверти секунды. Добавьте такую же задержку при ответе, и станет ясно, что по спутниковому интернету вы вряд ли сможете поиграть в динамичные игры-шутеры. Что же касается межпланетных расстояний, то здесь стандартные протоколы Интернета, в том виде, в каком они используются в наземных линиях, вообще не годятся. В них не предусмотрена возможность получасового ожидания ответа сервера. Большинство программ просто диагностирует ошибку тайм-аута — недопустимое время ожидания, говорящее о потере связи. В NASA уже несколько лет трудятся над модернизированными протоколами связи, учитывающими специфику межпланетного интернета. Некоторые из этих протоколов уже работают на борту марсоходов Spirit и Opportunity, другие еще «доводятся» на Земле.
За пределы солнечной системы
Сегодня коммуникационные возможности человечества ограничены Солнечной системой. На межзвездных расстояниях для связи с аппаратом класса «Вояджер» мощность наземного передатчика должна составлять миллиарды киловатт, что сравнимо с общим производством электроэнергии на Земле. Менее прожорливой межзвездную связь могут сделать антенны диаметром несколько километров. Такие масштабные конструкции, скорее всего, будут строиться и размещаться на орбите. Подобные решения кажутся фантастическими, но нереальными их назвать нельзя. Человечество уже учится создавать в космосе сборные крупногабаритные конструкции. Например, размеры строящейся на орбите Международной космической станции приближаются к сотне метров. И все же самой большой проблемой для связи на межзвездных расстояниях будет оставаться время путешествия сигнала. Даже до ближайшей к Солнцу звезды сигнал дойдет только через 4,2 года после отправки, и еще столько же времени придется ждать ответа.
