Ракета Х-55 получила ряд модификаций: Х-55СМ — с увеличенной до 3 000 км дальностью (за счет дополнительных баков); тактическая Х-65 — с дальностью 500—600 км и обычной (фугасной или кассетной) боевой частью; противокорабельная Х-65СЭ с дальностью 250—280 км и радиолокационным самонаведением на конечном участке.
В 1984 году на вооружение ВМФ поступил комплекс РК-55 «Гранат» разработки НПО «Новатор», которым вооружили подводные лодки проектов 667АТ, 671РТМК, 945А, 971. Ракета рассчитана на запуск из 533-мм торпедного аппарата. Дальность пуска — до 3 000 км — превысила дальность «Томахоук». Характерная черта ракет Х-55 и «Гранат» — складывание внутрь фюзеляжа не только крыла и оперения, но и двигателя (на выдвижном пилоне), а у Х-55 для размещения во внутрифюзеляжном отсеке даже хвостовой кок корпуса складывается гармошкой.

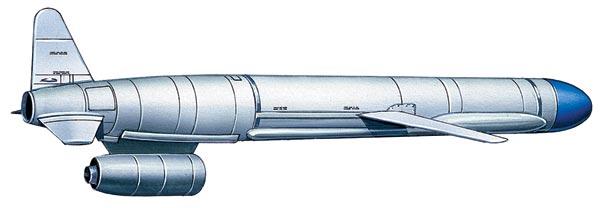

Стратегическая крылатая ракета РК-55 «Гранат», СССР, 1984 г. Класс «море— земля»
Малой
Умение правильно прицелиться
Но все же главной «изюминкой» новых ракет стала система наведения. Инерциальная система при всей своей надежности и помехозащищенности не «ловит» отклонения от курса из-за ухода гироскопов и бокового сноса ракеты. На больших дальностях отклонение реальной траектории от заданной получается немалое. У новых американских КР оно составило 900 м на каждый час полета, а полет на максимальную дальность занимает 2,5—3 часа. Для компенсации накапливающейся ошибки добавили корреляционную систему с коррекцией по рельефу местности — благо к тому времени спутники радиолокационной разведки позволяли создать подробную базу трехмерных изображений поверхности Земли. Так работает система наведения TERCOM той же «Томахоук». На заложенной в программе траектории выбираются несколько участков коррекции, оцифрованное радиолокационное изображение их рельефа закладывается в память бортовой ЦВМ при подготовке к пуску. После пуска с помощью стартового ускорителя (при наземном или морском базировании) или сброса с самолета ракета запускает маршевый двигатель и следует к цели по заданной траектории на высоте 60—100 м (может снизиться и до 30 м), обходя препятствия и ранее выявленные сильные группировки ПВО и меняя курс каждые 100—200 км. По достижении участка коррекции бортовой радиовысотомер СВЧ диапазона «ощупывает» подстилающую поверхность и получает радиолокационную карту рельефа. Карта оцифровывается, ЦВМ сравнивает полученный «слепок» с эталонным и по выявленным ошибкам выдает команды на корректирование траектории. В результате ракета выводится в район цели с точностью, недостижимой для предыдущих поколений. Круговое вероятное отклонение, то есть радиус круга, в который ракета попадает с вероятностью 0,5, не превышает 100 м. При ядерной БЧ этого вполне достаточно. На тех же основах работает, скажем, и система наведения ракеты Х-55 с высотой полета 40—110 м — ее инерциальная система сопряжена с доплеровским измерителем скорости и сноса и системой коррекции по рельефу местности.
Семейство стратегических крылатых ракет, принятых в СССР, в целом подобно американскому. Однако с того же 1976 года НПО «Машиностроение» разрабатывало на основании несколько иных требований ракету «Метеорит» — сверхзвуковую, с дальностью пуска до 5 000 км и универсального (воздушного, морского и наземного) базирования. Кроме прочих новшеств предполагалось оснащать ее устройством ионизации набегающего потока воздуха для формирования плазменного шлейфа. Последний должен был снижать сопротивление движению и резко уменьшить радиолокационную заметность ракеты — технология, не реализованная в серии и поныне, однако до сих пор актуальная. Но работы по «Метеориту» свернули к концу 1980-х годов.
После подписания в 1987 году Договора о сокращении ракет средней и меньшей дальности развитие вооружений переориентировалось на «обычные» войны. В СССР и США началась модернизация стратегических КР с заменой ядерных боевых частей «обычными». Последние требовали большей точности системы наведения. И причиной американского «миролюбия» была уверенность в технологическом превосходстве и обеспечении большей точности попаданий своих ракет, а также большей эффективности обычных боевых частей. Так, американская пассивная оптико-электронная головка самонаведения системы DSMAC обеспечивала круговое вероятное отклонение не более 20—30 м. Впрочем, оптический коррелятор по эталонному изображению местности получила и модификация советской ракеты Х-55 — Х-55ОК. У американской «Томахоук» появились модификации BGM-109C с унитарной полубронебойной фугасной боевой частью для удара по защищенным объектам и BGM-109D с кассетной боевой частью для ударов по скоплениям войск, аэродромам и т.п. Правда, уменьшалась дальность пуска — обычные боевые части больше весили и занимали больше места, чем ядерные. Скажем, у «Томахоук» максимальная дальность пуска составила 1 600 км, у неядерной КР воздушного базирования AGM-86С — 1 100 км. Тем не менее переделку части ядерных ракет в «обычные» американцы периодически возобновляли — по мере расходования последних. Что до наземных «Томахоук» BGM-109G, то их, согласно Договору, ликвидировали.

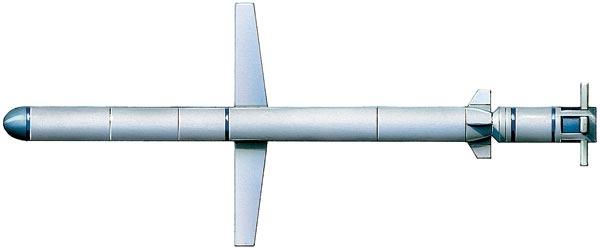

Стратегическая крылатая ракета Х-555, Россия, 2000 г. Класс «воздух—земля»
По командным пунктам
С ликвидацией Варшавского Договора и распадом СССР американцы и их союзники по НАТО (в основном — самый верный в лице Великобритании) начали практическое испытание КР в конфликтах другого уровня и на других противниках. При этом они смогли наглядно продемонстрировать возможности высокоточных ракетных комплексов в поражении стратегически и тактически важных целей, но и о «воздушном терроре» не забыли. Масштабы применения КР и круг задач, решаемых с их помощью, расширялись, а сами ракеты совершенствовались. Особенности КР делают их отличным средством первого массированного удара, призванного прежде всего подавить и уничтожить стационарные объекты ПВО противника и его систему управления. Затем можно наносить по наиболее важным объектам групповые или одиночные удары — по обстановке. Именно так они и применялись, начиная с операции «Буря в пустыне» 1991 года.
Правда, в первые четыре дня «Бури в пустыне» на них пришлось только 16% всех авиационно-ракетных ударов, но через два месяца — уже 55%. Основную массу составили BGM-109 «Томахоук» модификаций C и D, запускавшиеся с американских надводных кораблей (276 ракет) и подводных лодок (40 ракет), развернутых в Средиземном и Красном морях и в Персидском заливе. 33 ракеты сбили ПВО Ирака, 35 отклонились от цели. Бомбардировщики В-52Н произвели 35 пусков КР AGM-86С, 30 из них накрыли свои цели.

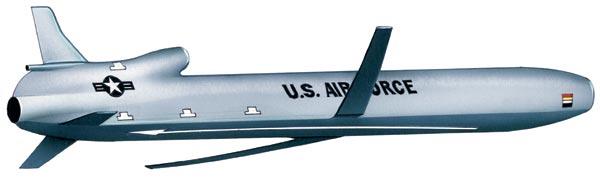

Стратегическая крылатая ракета AGM-86С, США, 1986 г. Класс «воздух— земля»

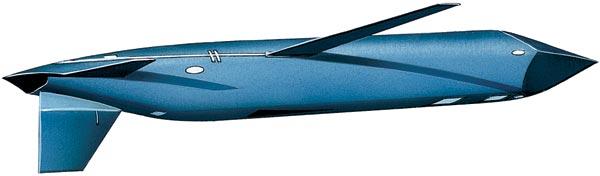

Стратегическая крылатая ракета AGM-129А, США, 1993 г. Класс «воздух—земля»
На наиболее важные цели наводилось обычно по нескольку ракет. Большое количество ракет в залпе затрудняло работу ПВО — она не успевала не то что поразить, но даже отследить все цели. В дополнение, как сообщалось, часть КР несла станции постановки помех. А вот в охоте за мобильными иракскими ракетными пусковыми установками ракеты были почти бесполезны — подвижная цель уходила раньше, чем ее координаты вводили в программу полета. В специфических условиях Ближнего Востока выявилась и проблема системы TERCOM — преимущественно однообразный ландшафт оставлял небольшой выбор участков для коррекции. Приходилось направлять несколько ракет по одному маршруту, а это повышало потери от огня ПВО.
Тогда разработчики снова «обратили взор к небесам». Но не на звезды, а на спутники. Собственно, без спутниковой разведки, связи, спутниковых карт местности применение КР в любом случае было бы затруднительно. Но первый опыт боевого применения ускорил реализацию программы, разработанной еще в 1980-е годы. Речь шла о коррекции траектории по сигналам космической радионавигационной системы NAVSTAR (GPS), позволяющей с высокой точностью определять координаты и скорость движения объекта. На «Томахоук» начали ставить приемники GPS, сопрягая их с имеющейся системой наведения. Выбор траекторий упростился, сократилось электромагнитное излучение ракеты на основной части траектории, всепогодность сохранялась, а нанесение высокоточного удара стало возможно в любой точке земного шара. Одновременно совершенствовали боевые части. На «Томахоук», например, унитарную боевую часть облегчили, сделали прочнее и ввели замедление подрыва — для поражения заглубленных объектов, защищенных толщей бетона. Ставили также боевые части, наводящиеся на радиоизлучение цели.
Но когда в сентябре 1996 года по различным объектам Ирака выпустили 44 КР воздушного и морского базирования, точность ударов оказалась невысокой. Из 16 выпущенных AGM-86С в цели попало только 5 — результат не назовешь впечатляющим. На AGM-86С также начали ставить приемники GPS. Модификация AGM-86D получила проникающую боевую часть и дальность пуска до 1 320 км. Для большей глубины проникновения ракете придали способность пикировать на цель практически вертикально.
Модернизированные КР нашли применение в операции «Лиса пустыни» (Desert Fox) в декабре 1998 года. Предварительно была создана плотная группировка космических средств различного назначения, по информации с разведывательных спутников результаты ударов оценивали в реальном масштабе времени. Примерно по 100 военным и гражданским объектам Ирака запустили 415 ракет, причем часть из них (впервые) с бомбардировщиков В-1В. Доля крылатых ракет в авиационно-ракетных ударах возросла до 72%. Достичь этого позволило как совершенствование «навигационного обеспечения» самих ракет, так и наличие единой системы планирования полетных программ. Не поразили назначенные цели якобы лишь 13 ракет. Остальные же «влетали» не только в военные и промышленные объекты, но и в жилые дома, школы и т. п.
В августе 1998 года 13 ракет было запущено по «базам террористов» в Судане и 66 — в Афганистане , — дополнительно испытали новые модификации ракет. Масштабные боевые испытания крылатые ракеты прошли и в условиях Европы. Еще в сентябре 1995 года США, дабы помочь мусульманским группировкам в Боснии, выпустили 13 КР по позициям боснийских сербов.
В ходе боевых действий против Югославии 1999 года (операция «Решительная сила») НАТО опробовал ведение «бесконтактной» войны с применением разведывательно-ударных боевых систем. Последние основаны на сочетании космических средств наблюдения, управления, связи, навигации, информационно-управляющих систем и носителей высокоточных КР. Запуски КР производили с дальностей «всего» 200—800 км. Вначале удары наносились по ПВО. Югославы неприятно удивили НАТО, не раскрыв в момент первых же ударов свою систему ПВО. Задействованные ими мобильные зенитные комплексы включались на короткое время и быстро меняли позиции. Грамотно применялись маскировочные мероприятия и средства радиоэлектронной борьбы.
