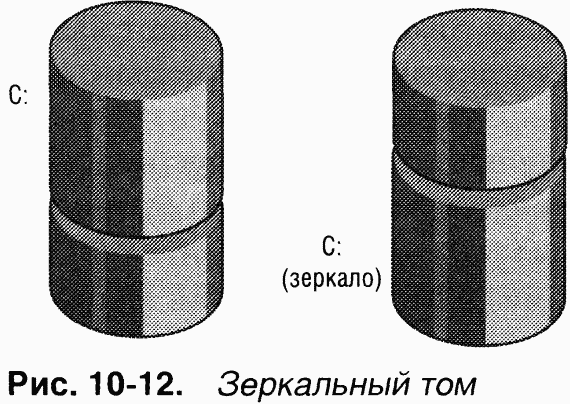

Создайте зеркальный том с помощью оснастки Disk Management.
1. Запустите Computer Management (Управление компьютером), раскройте узел Storage (Запоминающие устройства) и выберите папку Disk Management (Управление дисками) или откройте Disk Management как оснастку консоли MMC
2. Щелкните правой кнопкой мыши на свободном пространстве диска и выберите команду Create Volume (Создать том).
3. Следуйте инструкциям мастера создания тома, чтобы создать простой том. (Сначала убедитесь, что на другом диске достаточно свободного места для создания тома равного размера.)
4. Щелкните правой кнопкой мыши новый том и из контекстного меню выберите команду Add Mirror (Добавить зеркало).
Создав

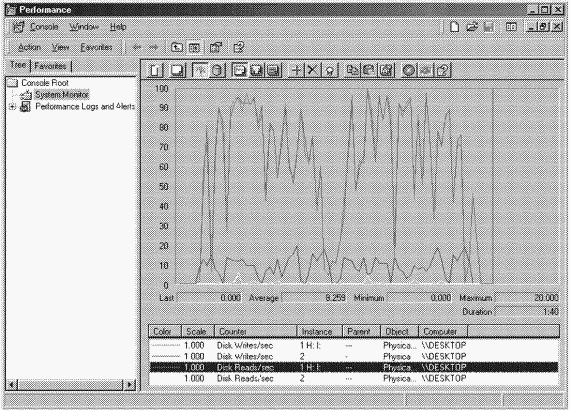

Две верхних пересекающихся линии представляют графики для значений Disk Writes/Sec по каждому диску, а две нижних — графики для значений Disk Reads/Sec. Как видите, диспетчер томов (в данном случае — DMIO) записывает данные копируемых файлов в обе половины тома, но считывает преимущественно из одной. Это происходит потому, что число незавершенных операций ввода-вывода при копировании невелико и не заставляет диспетчер томов распределять нагрузку по операциям чтения между дисками.

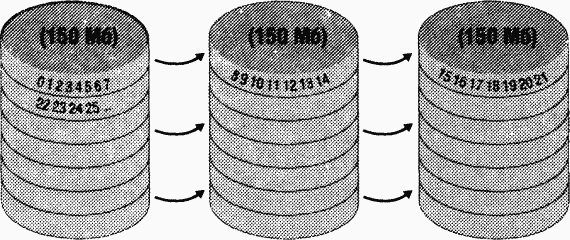

Том RAID-5 — отказоустойчивый вариант обычного чередующегося тома. B томах RAID-5 реализуется RAID уровня 5. Эти тома также называются чередующимися томами с записью четности (striped volumes with parity), поскольку они основаны на том же принципе чередования. Отказоустойчивость достигается за счет резервирования эквивалента одного диска для хранения информации о четности для всех чередующихся областей. Том RAID-5 представлен на рис. 10–13.
Как показано на рис. 10–13, информация о четности для чередующейся области 1 хранится на диске 1. Она представляет собой побайтовую логическую сумму (XOR) первых чередующихся областей на дисках 2 и 3. Информация о четности для чередующейся области 2 хранится на диске 2, а для чередующейся области 3 — на диске 3. Такое циклическое размещение информации о четности по дискам представляет собой способ оптимизации ввода-вывода. Всякий раз, когда данные записываются на какой-либо из дисков, байты четности, соответствующие изменяемым байтам, должны быть пересчитаны и перезаписаны. Если бы информация о четности постоянно записывалась на один и тот же диск, он был бы все время занят и мог бы стать узким местом для ввода-вывода.
Восстановление диска после сбоя в томе RAID-5 основывается на простом арифметическом принципе: если в уравнении с n переменными известны значения n — 1 переменных, то значение оставшейся переменной можно определить вычитанием. Например, в выражении x +y = z, где z обозначает чередующуюся область с четностью, диспетчер томов вычисляет z — у, чтобы определить значение x, и z — x, чтобы найти y. Диспетчер томов использует сходную логику для восстановления потерянных данных. Если том RAID-5 выходит из строя или данные на одном из его дисков становятся нечитаемыми, диспетчер томов реконструирует
отсутствующие данные, используя операцию XOR (побитовое логическое сложение).B случае сбоя диска 1 на рис. 10–13 содержимое его чередующихся областей 2 и 5 вычисляется побайтовым логическим сложением соответствующих чередующихся областей на диске 3 с областями четности на диске 2. Содержимое чередующихся областей 3 и 6 определяется побайтовым логическим сложением соответствующих областей на диске 2 с областями четности на диске 3. Для организации тома RAID-5 требуется по крайней мере три диска (а точнее, три одинаковых по размеру раздела на трех дисках).
Такой аспект управления внешней памятью, как назначение томам букв дисков, в Windows существенно изменился по сравнению с Windows NT 4. Несмотря на это, Windows поддерживает назначения букв, переносимые при обновлении системы с Windows NT 4 до Windows. Назначенные буквы Windows NT 4 хранит в разделе реестра HKLM\SYSTEM\Disk. После обновления эта информация сохраняется в других местах, специфичных для Windows, и система больше не ссылается на раздел Disk.
Диспетчер монтирования, драйвер устройства Mountmgr.sys, назначает буквы томам динамических и базовых дисков, созданных после установки Windows, а также устройствам CD-ROM, приводам гибких дисков и съемным устройствам. Эта операционная система хранит все буквы дисков, назначенные томам, в разделе реестра HKLM\SYSTEM\MountedDevices. Заглянув в этот раздел, выувидите параметры с именами вида \??\Volume{X} (где X — GUID) и \DosDevices\C:. Такие параметры есть у каждого тома, но не всем томам назначены буквы дисков. Пример раздела реестра MountedDevices диспетчера монтирования показан на рис. 10–14. Заметьте, что этот раздел, как и раздел Disk в Windows NT 4, не входит в набор параметров управления и в связи с этим не восстанавливается при загрузке последней удачной конфигурации (см. главу 4).
Данные, которые хранятся в виде параметров реестра для букв и имен томов базовых дисков, представляют собой сигнатуру диска в стиле Windows NT 4 и начальное смещение от первого раздела, сопоставленного с томом. Аналогичные данные для томов динамических дисков включают внутренний GUID тома, используемый DMIO. Когда диспетчер монтирования инициализируется при загрузке системы, он регистрируется в подсистеме поддержки Plug and Play, что позволяет ему в дальнейшем получать уведомления о создании томов драйвером FtDisk или DMIO. Получив такое уведомление, диспетчер монтирования определяет GUID или сигнатуру диска нового тома и использует GUID тома или сигнатуру его диска как критерий для поиска в своей базе данных, отражающей содержимое раздела реестра MountedDevices. Если поиск заканчивается неудачей, диспетчер монтирования запрашивает у FtDisk или DMIO (смотря кто из них создал том) предлагаемую букву для идентификации тома и сохраняет ее в своей базе данных. FtDisk не дает никаких предложений, a DMIO проверяет возможные назначения в элементе тома базы данных.
Рис. 10–14. Смонтированные устройства, перечисленные в разделе реестра, принадлежащем диспетчеру монтирования
Если диспетчер монтирования не получает никаких предложений, он берет первую свободную букву, назначает ее тому, создает для нее символьную ссылку — например, \Global??\D: в Windows XP и Windows Server 2003 или \??\D: в Windows 2000 — и обновляет раздел реестра MountedDevices. Когда свободных букв нет, буква не назначается, но создается символьная ссылка \Global??\Volume{X}, определяющая GUID нового тома в том случае, если у него еще нет GUID. Этот GUID отличается от GUID томов, используемых DMIO.
