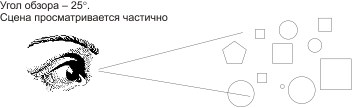

Рис. 1.50. Увеличение угла обзора сцены

Когда же применяется инструмент Zoom , а когда — Field-of-View ? В большинстве случаев применяется Zoom , т. к. его использование не приводит к зрительному ис-кажению форм объектов. Field-of-View применяется в тех случаях, когда невоз-можно физически отодвинуть съемочную камеру от объектов в сцене. Например,

если мы устанавливаем съемочную камеру в тесном помещении санузла или кори-дора, то она упирается в противоположную стенку комнаты, и отодвинуть ее еще дальше нельзя. Но необходимость увеличения охватываемой зоны остается, т. к. не все требуемые объекты поместились в ракурс обзора, и тогда можно увеличить угол обзора инструментом Field-of-View .

Zoom Region (Масштабировать в пределах региона) — этот инструмент появляется на месте инструмента Field-of-View , если выделить любое из ортографических окон проекций. При помощи него можно нарисовать в окне прямоугольник, в рам-ках которого будет произведено увеличение. Это позволяет не только зрительно увеличивать сцену в окне проекций, но и показать точку, которая окажется в центре внимания.

Pan View (Панорамирование)

позволяет зрительно перемещать сцену в любом окне проекций в разные стороны. Выберите этот инструмент, наведите курсор на требуемое окно и примените его, перемещая сцену в разные стороны. Walk Through (Пройти) — инструмент, который появляется, если нажать кнопку Pan View (Панорамирование) и подержать ее нажатой. Этот инструмент позволяет управлять обзором сцены, как если бы вы могли "пройтись" по сцене, осмотреться. Выделите данный инструмент и поместите курсор в пределах окна Perspective (Перспектива). Курсор принимает форму круга с точкой в центре. Двигая курсор Применяется чаще всего исключительно в отношении окна Perspective (Перспек-тива). Выделите данное окно, затем выберите инструмент Orbit . В окне появится специальная окружность (рис. 1.51). Поместите курсор внутрь данной окружности, зажмите кнопку мыши и двигайте курсор в разные стороны. Съемочная камера начнет вращаться вокруг точки осмотра. Если же поместить курсор за пределами данной окружности, то при применении инструмента камера будет вращаться во-круг собственной фокальной оси. Чаще всего этот инструмент применяется для вращения камеры вокруг точки осмотра.

Если применить этот инструмент в отношении какого - либо из ортографических окон проекций, то их ракурс будет сбит, а вместо названия окна будет отображать-ся надпись "User", означающая, что ракурс теперь определяется пользователем самостоятельно. Для восстановления точного ракурса необходимо сначала выде-лить требуемое окно, затем нажать клавишу с латинской буквой — первой буквой названия восстанавливаемого окна. Например, для восстановления окна проекций Front необходимо нажать клавишу <F>, Left — <L> и т. д.

Рис. 1.52. Панель

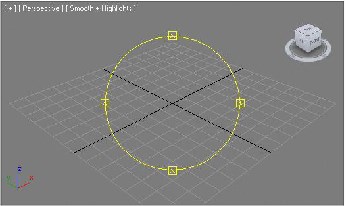

Рис. 1.51. Специальная окружность, позволяющая управлять с инструментами вращением окна проекций вращения окон проекций

_{Orbit Selected Orbit SubObject}

(Вращаться вокруг выделенного) и (Вращаться во-круг подобъекта) — это два инструмента, находящиеся на всплывающей панели предыдущего инструмента (рис. 1.52). Они действуют точно так же, но съемочная камера под их действием вращается в отношении не произвольной точки простран-

ства, а вокруг выделенного объекта или вокруг подобъектов соответственно (под-робнее о подобъектах мы будем говорить в следующей главе).

П РИМЕЧАНИЕ

Управление окнами проекций во время работы над сценой происходит почти беспре-рывно. Окна никогда не стоят на месте: то и дело надо увеличить какой - то фрагмент либо наоборот зрительно уменьшить сцену, осмотреть объект с разных сторон, отцен-тровать его и т. д. Каждый раз использовать инструменты управления окнами проек-ций неудобно. Запомните основные "горячие" клавиши, позволяющие быстро осуще-ствлять навигацию по сцене:

скроллинг (т. е. прокручивание колесика мыши) позволяет масштабировать сцену (заменяет инструмент Zoom );

использование скроллинга как кнопки позволяет зрительно перемещать объекты (заменяет инструмент Pan );

<Alt> + использование скроллинга как кнопки позволяет вращать ракурс обзора (заменяет инструмент Orbit );

<Z> позволяет автоматически центрировать выделенный объект во всех окнах проекций. Если ни один объект не выделен, центрируется вся сцена (заменяет ин-струменты Zoom Extents All и Zoom Extents All Selected ).

Мы убедились, что для того чтобы осмотреть модель с разных сторон, можно либо повернуть ее саму при помощи манипулятора вращения ( Select and Rotate ), либо изменять ракурс обзора, используя средства управления окнами проекций. В боль-шинстве случаев второй вариант оказывается более подходящим. Представьте, что, работая над помещением, мы установили модель кресла в необходимую точку — в углу помещения. Теперь если мы будем поворачивать кресло для просмотра, то впоследствии его снова придется устанавливать на место. Если же осмотреть его, изменяя ракурс обзора, то верная позиция объекта во время осмотра останется не-изменной.

На практике новички часто путают оперирование объектами и оперирование окна-ми проекций. Старайтесь сразу же привыкнуть: если надо разместить объект в кон-кретной точке и под конкретным углом — используйте манипуляторы; если же не-обходимо просто осмотреть объект с разных сторон, изучить его, — тогда восполь-зуйтесь средствами управления окнами проекций. Представьте, что вы стоите на улице возле автомобиля и хотите осмотреть его. Что вы сделаете? Попытаетесь по-вернуть автомобиль или все - таки обойдете вокруг него сами? А если надо будет осмотреть здание?

Средство View Cube

Средство View Cube (Куб обзора) — еще один инст-румент навигации в трехмерном пространстве. Он рас-положен в правом верхнем углу каждого окна проек-ций (рис. 1 .53). При помощи него можно удобным об-разом настраивать ракурс обзора.

_{Рис. 1.53. Средство View Cube}

Использование средства

Если ваша сцена пуста, добавьте несколько произвольных объектов. Выделите окно проекций Perspective (Перспектива) и наведите курсор на куб обзора, чтобы он подсветился.

Средство состоит из трех элементов: сам куб, компас, на котором он расположен, и кнопка "домашнего" вида.

Для изменения ракурса обзора сцены можно щелкать по разным частям куба. На-пример, щелкнув по стороне LEFT (Слева), мы автоматически перейдем к про-смотру слева, а щелкнув по вершине при пересечении граней LEFT (Слева), FRONT (Спереди) и TOP (Сверху), настроим соответствующий классический ра-курс перспективы.

Компас, расположенный под кубом, также позволяет менять точку осмотра. Если "подцепить" компас курсором и вращать, съемочная камера окна Perspective (Пер-спектива) будет вращаться соответствующим образом. Также можно просто щелк-нуть по той или иной кнопке, обозначающей сторону света, чтобы автоматически

выровнять ракурс в соответствии с ней.

Кнопка "домашнего" вида, расположенная сверху слева от куба обзора, позволяет одним щелчком восстановить заранее запомненный ракурс. Стандартный "домаш-ний" вид совпадает со стандартным ракурсом окна Perspective (Перспектива), ко-торый отображается при загрузке программы. Можно задавать собственный "до-машний" вид при помощи окна настроек View Cube . Настройка View Cube

Выберите в выпадающих меню пункт Views | ViewCube | Configure (Окна обзора | Куб обзора | Конфигурация).
