Панель Graphite появилась, начиная с версии 3ds Max 2010. Она содержит ряд ин-струментов, позволяющих удобным образом работать с сегментационными сетками объектов. При помощи инструментов данной панели можно "вылепить" сетку лю-бой формы, что значительно расширяет возможности при моделировании. Средства данной панели применяются во время полигонального моделирования (poly- modelling), а также при работе со специальной возможностью — Object Paint (Рисование объектами).

Данная панель используется при работе не всегда. Если в дальнейшем вы решите, что она не понадобится в рамках создания конкретного проекта — можете ее от-ключить. Включить или отключить панель можно при помощи кнопки Graphite Modelling Tools (Инструменты моделирования Graphite), которая расположена на главной панели инструментов (рис. 1.15).

Рис. 1.15. Кнопка Graphite Modelling Tools Рис. 1.16. Панель управления окнами проекций

Панель управления окнами проекций В правом нижнем углу интерфейса расположена небольшая панель управления ок-нами проекций (рис. 1.16). Панель содержит восемь средств, позволяющих управ-лять рабочими окнами. При помощи них можно двигать, масштабировать, вращать окна, а также перемещаться по трехмерному пространству, чтобы осмотреть сцену с разных сторон. Позднее мы научимся работать с каждым инструментом данной панели.

Эти инструменты применяются во время работы постоянно. Окна проекций нико-гда не стоят на месте. Мы то и дело крутим их, увеличиваем или уменьшаем, дви-гаем, для того чтобы осматривать сцену и отдельные объекты, в отношении кото-рых происходит работа. Поэтому некоторые из представленных на этой панели ин-струментов дублируются мышью для удобства доступа. Панель анимации

Средства панели анимации необходимы при анимации объектов сцены. Здесь соб-раны наиболее важные опции и средства, позволяющие записать произведенные изменения сцены во времени (рис. 1.17).

Средства данной панели позволяют управлять воспроизведением анимации, а так-же настроить некоторые характеристики создания анимации. Полный набор инст-рументов и средств анимации объектов гораздо обширнее, чем представлен на па-нели. Мы рассмотрим его подробно в главе 6 .

Рис. 1.17. Панель анимации

Область справки

Область справки расположена в нижней части программы (рис. 1.18). Здесь ото-бражается разная справочная информация: шаг сетки, позиция курсора, количество выделенных объектов, подсказка об использовании выбранного инструмента и т. д. В работе мы иногда будем пользоваться справками данной панели.

Рис. 1.18. Область справки

Квадрупольное меню

Квадрупольное меню появляется при нажатии правой кнопки мыши в пределах лю-бого из окон проекций. Квадрупольное меню необходимо для обеспечения быстрого доступа к множеству инструментов и опций. Состав и внешний вид меню зависит от того, выделен ли какой - либо объект в сцене, а если выделен — то какого он типа. От типа объекта зависит совокупность инструментов, которые применяются при его редактировании. Поэтому и состав инструментов в квадрупольном меню может быть разным.

Квадрупольное меню называется так потому, что состоит из четырех самостоятельных меню (как вариант — из двух меню). На рис. 1.19 показано квадрупольное меню, вы-званное при выделенном Mesh - объекте. Обратите внимание, что в центре меню распо-ложены названия каждого блока. В нашем случае — это: Tools 1 (Инструменты 1),

Tools 2 (Инструменты 2), Display (Отображение) и Transform (Трансформировать). При выделенном обычном стандартном при-митиве — квадрупольное меню состояло бы лишь из двух элементов — Display (Отобра-жение) и Transform (Трансформировать). То же самое было бы и в случае вызова меню, в то время как ни один объект сцены не выде-лен.

Кстати, состав квадрупольного меню зависит также от того, какую функциональную кла-вишу вы нажмете и будете удерживать перед его вызовом. Клавиши < Ctrl>, < Alt> и <Shift> влияют на состав меню.

Итак, мы рассмотрели основные элементы, со-

ставляющие интерфейс 3ds Max 2012. Далее

перейдем к работе с программой. Научимся ра-ботать с простейшими объектами, оперировать ими, после чего сможем перейти к изучению приемов моделирования.

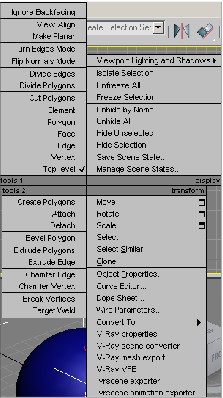

Рис. 1.19. Квадрупольное меню

Стандартные, улучшенные примитивы и их параметры

В 3ds Max существуют две группы простейших по форме объектов: стандартные и улучшенные примитивы. Любой из этих объектов можно создать буквально в од-но, два или три действия. На рис. 1.20 показано множество разных примитивов. Рассмотрим порядок создания каждого объекта.

Рис. 1.20. Множество разных примитивов

Стандартные примитивы

Блок стандартных примитивов расположен в первом разделе командной панели — Create (Создать), в первом подразде-ле — Geometry (Геометрия) (рис. 1.21). Данный блок ото-бражается сразу после запуска 3ds Max. Здесь перед вами

десять инструментов создания разных форм.

Рис. 1.21. Блок стандартных примитивов

_Box

(Куб) — обыкновенный параллелепипед, куб. Для его создания необходимо вы-полнить следующее: нажмите кнопку Box (Куб), потом выведите курсор в окно про-екций Perspective (Перспектива), зажмите ¹ кнопку мыши и нарисуйте плоскость ос-нования куба, растянув в пространстве мнимую диагональ. Затем отпустите кнопку мыши и задайте высоту куба, передвигая курсор вверх. Куб готов (рис. 1.22).

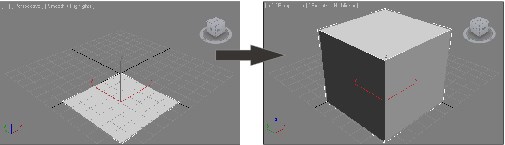

Рис. 1.22. Порядок создания куба

Я условно называю эту модель кубом, т. к. на самом деле это параллелепипед. Куб, как известно, — разновидность параллелепипеда, все стороны которого равны. Однако дословный перевод слова "box" — коробка, потому назовем его кубом. Sphere (Сфера) — следующий примитив в блоке. При помощи данного инструмен-та можно создать сферу произвольного радиуса. Она создается еще проще куба: достаточно лишь растянуть мнимый радиус сферы в пространстве. Cylinder (Цилиндр) — инструмент создания цилиндра. Цилиндр создается анало-гично кубу: сначала рисуем радиус основания объекта, затем задаем его высоту. Оперируя радиусом и высотой цилиндра, можно создавать совершенно разные объ-екты: от плоского "блина" до вытянутой колонны. Torus (Тор) — следующий инструмент, который позволяет создавать форму тора, в просторечии — бублика. Нам привычнее называть такую форму кольцом. Дейст-вительно, создаваемый данным инструментом объект больше всего похож на коль-цо. Создается он в два действия: сначала рисуем радиус кольца, затем задаем его толщину (рис. 1.23).

Teapot (Чайник) — инструмент, позволяющий в одно действие нарисовать простую форму чайника. Необходимо лишь задать радиус чайника. Зачем нужен такой объ-ект? Вероятно, для наглядности, чтобы любой начинающий пользователь понял, что в 3ds Max можно оперировать не одними лишь "шариками и кубиками". Также раньше этот чайник был своеобразной "визитной карточкой" 3ds Max. С тех пор он по - прежнему красуется на кнопке запуска визуализации в конце главной панели инструментов. Помимо этого, форма чайника удобна для быстрого просмотра свойств создаваемых материалов на конкретном объекте. Для нас пока это всего лишь чайник — единственный объект, который выбивается из ряда геометрических форм.
