В этом заключается смысл использования ссылок на объекты. Они позволяют раз-бить одну сцену на несколько файлов, что существенно упрощает редактирование отдельных элементов сцены.
Рассмотрим порядок применения данного средства на конкретном примере.
1. Откройте сцену из файла Scena.max в папке Primeri_Scen \Glava_4\ XRef на ком-пакт - диске. Перед вами знакомое помещение сложной формы. Ваша задача — вставить в это помещение ссылку на модель пуфа из другого файла.
2. Вне программы 3ds Max откройте папку Primeri_Scen \Glava_4\ XRef на компакт -диске, скопируйте файл Puf.max в какую - нибудь папку на жестком диске. Это делается для того, чтобы в дальнейшем была

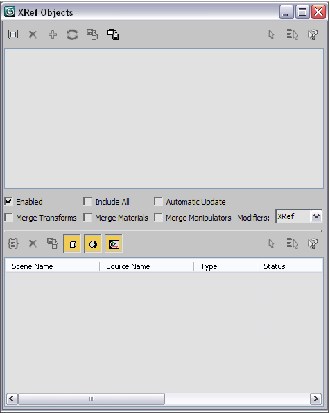

3. Вернитесь в 3ds Max. Выберите пункт выпадающего меню File | References | XRef Objects (Файл | Ссылки | Ссылки на объекты). Появится окно XRef Objects (Ссылки на объекты) — рис. 4.8.
4. В верхней части данного окна расположена небольшая панель с кнопками. Пер-вая кнопка здесь — Create XRef Record from File (Создать ссылку из файла) — рис. 4.9.
Нажмите данную кнопку. Появится окно выбора файла, на объекты которого будут созданы ссылки. Найдите здесь файл Puf.max (там, куда вы его вставили в шаге 2).
Рис. 4.8. Окно XRef Objects Record from File
5. Далее появится окно XRef Merge (Присоединение ссылки), в котором необхо-димо выделить все объекты предлагаемого списка (в нашем случае). Сделать это можно вручную либо нажатием кнопки All , расположенной ниже списка. Выде-лив объекты, нажмите здесь кнопку OK .
6. Теперь в верхней части окна XRef Objects (Ссылки на объекты) появилась строчка Puf.max, что означает, что в сцене добавлена ссылка на объекты из этого файла. Закройте данное окно.

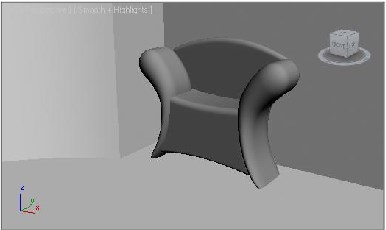

В сцене появилась несложная модель мягкого пуфа со спинкой (рис. 4.10).
7. Выделите любой из объектов, составляющих его, и перейдите во второй раздел командной панели к параметрам выделенного объекта. Здесь вы не найдете па-раметров, т. к. они могут быть отредактированы лишь в исходном файле (Puf.max). Перед вами лишь сведения о файле, на который настроена ссылка (рис. 4.11).
8. Сохраните данную сцену куда - либо себе на компьютер при помощи команды File | Save As (Файл | Сохранить как).

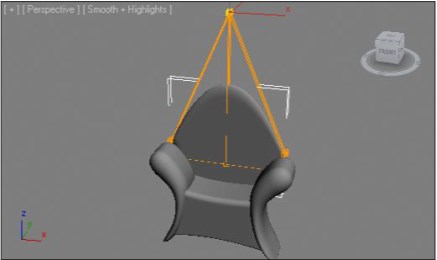

9. Теперь откройте скопированный в шаге 2 файл Puf.max. Перед вами просто модель пуфа без какого - либо окружения. Модель создана на основе использо - вания улучшенных примитивов ChamferBox (Куб с фаской) и модификаторов FFD , с которыми уже приходилось работать при создании модели подушки. Внесите любое существенное изменение в форму пуфа. Например, я сильно вы-тягиваю его спинку вверх, оперируя подобъектом Control Point (Контрольная точка) модификатора FFD модели спинки. В результате получилась деформи-
рованная модель (рис. 4.12).
Рис. 4.10. Добавлена модель методом создания ссылки Рис. 4.11. Параметры объекта -ссылки
Рис. 4.12. В исходную сцену внесены изменения
10. Сохраните произведенные изменения в тот же самый файл, который сейчас от-крыт при помощи команды File | Save (Файл | Сохранить).
11. Снова

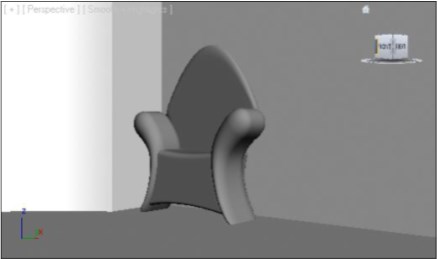

откройте сцену из файла, созданного в шаге 10. Пуф в сцене отображает-ся уже отредактированным: его спинка вытянута (рис. 4.13).
Рис. 4.13. Объект -ссылка отражает все произведенные изменения в отношении объекта -оригинала
Таким образом, хотя вы и не редактировали текущую сцену непосредственно, но изменения, внесенные в исходные сцены, отобразились и в этой, за счет создания в ней ссылок.
Очевидно, что средство XRef Objects (Ссылки на объекты) удобно применять лишь в отношении действительно сложных сцен.
Подводим итог
В рамках данной главы вы рассмотрели основные средства по сборке проекта. ? Merge (Соединить) позволяет вставлять в текущий проект объекты из других
проектов 3ds Max. Важное требование — файл, содержащий проект, из которого будут взяты объекты, должен быть в формате MAX. Таким образом, данное средство позволяет объединять элементы нескольких сцен.
? Import (Импорт) позволяет вставлять в текущий проект объекты из проектов других программ. Данное средство работает с файлами форматов, отличных от MAX. Если ваша библиотека моделей содержится во "внешних" форматах, то используйте данное средство.
? Export (Экспорт) позволяет, наоборот, экспортировать отдельные объекты сце-ны в файлы внешних форматов. При помощи данной функции вы можете фор-мировать собственную библиотеку моделей, экспортируя отдельные модели в тематические группы файлов.
? XRef Objects (Ссылки на объекты) позволяет вставить в сцену не объект из дру-гой сцены, а лишь ссылку на него. В результате между исходным и вставленным объектами будет установлена взаимосвязь: редактирование вставленного объек-та происходит за счет редактирования исходного. Данное средство удобно при работе над сложными сценами.
236 Глава 4
Г Л А В А 5
Работа с текстурами
В этой главе мы изучим понятие текстуры, порядок создания текстур, параметры, способы наложения текстур на объекты, а также методы распределения текстур по поверхности объектов. Все эти действия составляют суть второго этапа работы над сценой — текстурирования. Вы изучите порядок работы с произвольными и про - цедурными текстурами, а также примените эти знания на практике. Понятие текстуры
Бытует мнение, что текстура — это изображение, накладываемое на трехмерную модель. Данное утверждение совершенно неверно. Изображение, накладываемое на модель в рамках текстуры, называется картой (map ), понятие же текстуры — шире.
Текстура в 3ds Max представляет собой совокупность информации о внешнем виде объекта: это отнюдь не только информация об изображении его материала, но и о глянцевитости, отражательной способности, прозрачности, рельефности, само-свечении и множестве остальных параметров. Такое обилие параметров, описывающих особенности любой текстуры, позволяет точно передавать внешний вид материала, из которого якобы создана трехмерная модель. За счет умелого использования текстур можно добиться зрительной реали-стичности сцены, ее красоты. Грамотное текстурирование иной раз помогает скрыть некоторые изъяны и неточности, допущенные на первом этапе работы — моделировании.
