? Size (Размер) отвечает за размеры узора. Чем выше значение данного пара-метра, тем крупнее будет фактура мрамора (рис. 5.51);

Рис. 5.49. Ненастроенная карта Marble Рис. 5.50. Свиток Marble Parameters

? Vein width (Ширина жилы) — данный параметр отвечает за ширину жил в фактуре мрамора. При значении, равном 0, жилы отсутствуют полностью. Во всех остальных случаях они есть, и можно настраивать их ширину ( рис. 5.52);

? Color #1 (Цвет 1) и Color #2 (Цвет 2) — здесь можно задать цвета, форми-рующие узор мрамора. Как правило, это светлый и темновато - желтый оттен -

Рис. 5.51.

Карта Marble с разными значениями параметра Size

Рис. 5.52. Разные значения параметра Vein width

ки. Разумеется, цвета можно задавать любые. В таком случае, останется лишь фактура мрамора, но внешне мы получим уже совсем другую карту.

При использовании данной карты в отношении канала Bump (Рельеф) получается рельеф по форме мраморной фактуры (рис. 5.53). При использовании ее в отношении канала Opacity (Непрозрачность) получается аналогичная непрозрачность материала .

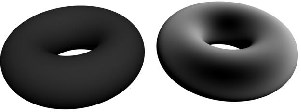

Рис. 5.53. Карта Marble , Рис. 5.54. Кольцо с монотонным материалом примененная в отношении и с материалом на основе карты Falloff

канала Bump

Falloff (Спад)

Карта Falloff (Спад) позволяет создавать градиентные переливы на поверхности объекта, причем положение и переход цветов зависят от формы самого объекта и ракурса ее обзора. Данная карта широко применяется при текстурировании округ-лых моделей и при создании полупрозрачных объектов. Рассмотрим случаи ее применения на некоторых примерах.

1. Создайте в сцене любой объект округлой формы, например Torus (Тор). Толщи-ну кольца сделайте не очень маленькой, чтобы кольцо было толстым и ши - роким.

2. Откройте окно редактора материалов. Выберите любой пустой слот, в свитке Maps (Карты) и в качестве карты диффузного цвета выберите вариант Falloff (Спад).

3. Сразу наложите текстуру на объект в сцене и выполните визуализацию. В кадре отображается кольцо со светотеневыми переходами, а не однородно темное кольцо (рис. 5.54).

4. Настройка внешнего вида данной карты происходит при помощи параметров и опций свитков Falloff Parameters (Параметры спада) и Mix Curve (Кривая смешивания) .

5. Сначала рассмотрим параметры свитка Falloff Parameters (Параметры спада) — рис. 5.55.

Рис. 5.55. Свиток Falloff Parameters

? В начале свитка расположены два прямоугольника с цветами. При помощи данных прямоугольников можно задать смешиваемые цвета. Комбинируйте здесь разные цвета и выполняйте визуализацию. В результате кольцо с дан-ной текстурой будет переливаться разными цветами.

? Falloff Type (Тип спада) позволяет выбрать между пятью типами спада. От типа спада зависит метод смешивания цветов на объекте. Стандартный тип — Perpendicular/Parallel (Перпендикулярный/параллельный) — означа-ет, что в тех местах, где взгляд падает на поверхность модели перпендику-лярно, отображается цвет с верхнего прямоугольника цветов (выше), а там, где взгляд скользит параллельно, отображается цвет с нижнего прямоугольника. На рис. 5.54 ( справа ) отображен образец именно такого типа спада. Осталь-ные типы спада действуют иначе. Например, если выбрать тип Shadow/Light (Тень/свет), то распределение цветов произойдет в соответствии с освещен-ными и

затененными участками поверхности модели. При выборе типа Towards/Away (Ближе/дальше) ближние участки модели покрываются одним цветом, а дальние — другим. Вариант Fresnel (Френелевский) позволяет сме-шать цвета таким образом, что объект останется практически монотонным, но его границы будут подчеркнуты другим цветом. На рис. 5.56 отображены раз-ные варианты типов смешивания цветов.

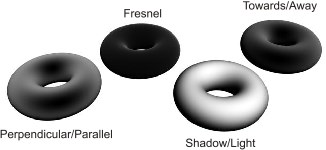

Рис. 5.56. Разные варианты типа спада

? Falloff Direction (Направление спада) позволяет задать общее направление линии смешивания цветов. Здесь можно выбрать варианты X -, Y - и Z - коор -динаты в отношении съемочной камеры, локальной и абсолютной системы координат. На рис. 5.57 показаны разные варианты направлений смешивания цветов.

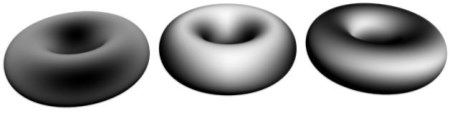

Рис. 5.57. Разные направления смешивания цветов карты Falloff

6. В свитке Mix Curve (Кривая смешивания) можно настроить соотношение смеши-ваемых цветов при помощи специальной кривой смешивания (рис. 5.58).

7. Под графиком с кривой расположен прямоугольник с градиентной заливкой из выбранных выше цветов ("градиент" в данном случае означает плавный переход из одного цвета в другой). Чем выше будет конкретная точка графика над кон-кретным оттенком прямоугольника, тем больше данный оттенок будет преобла-дать на поверхности объекта. Чтобы проиллюстрировать сказанное, выделите правую верхнюю точку на графике и опустите ее вниз. Она была расположена над белой областью прямоугольника, и в результате опускания точки белый цвет был практически исключен из материала. Поднимите точку снова вверх, и белый цвет вернется.

Рис. 5.58. Кривая смешивания цветов

8. Оперируя типом данных точек, можно настраивать сглаженные переходы цве-тов. Выделите правую верхнюю точку кривой, нажмите правую кнопку мыши и выберите в появившемся меню пункт Bezier-Corner (Угловой Безье). Особен-ности данного типа вершин нам уже знакомы. При помощи появившейся каса-тельной линии измените внешний вид кривой, выгнув ее. На рис. 5.59 показан внешний вид кривой после деформации и результат изменения внешнего вида материала на объекте.

9. Над кривой смешивания расположена небольшая панель с опциями ее редакти-рования. Первый инструмент здесь является стандартно выделенным и позволя-ет перемещать точки на кривой ( Move (Двигать)). Второй инструмент дает воз-можность перемещать точку лишь вверх - вниз, т. е. изменять ее значение ( Scale Point (Масштабировать точку)), а третий — добавлять новые точки в любой час-ти кривой ( Add Point (Добавить точку)). Четвертый инструмент позволяет уда-лять выделенные точки ( Delete Point (Удалить точку)), а последний — привести форму кривой в исходное состояние ( Reset Curves (Сбросить кривые)).

Итак, при помощи карты Falloff (Спад) можно сделать переливающийся материал, причем форма и положение переливов на поверхности объекта будут зависеть как от формы самого объекта, так и от ракурса обзора на него.

Рис. 5.59. Изменена форма кривой и внешний вид материала на объекте: соотношение цветов увеличено в сторону светлого

Данную карту хорошо применять в отношении канала диффузного цвета в случае текстурирования монотонными материалами округлых объектов. Так, на рис. 5.60 показана модель вазы, покрытая обыкновенной текстурой, модель, покрытая тек-стурой на основе карты Falloff (Спад), а также аналогичная модель, но с настроен-ными параметрами реалистичной визуализации. Хорошо заметно, что использова-ние карты Falloff (Спад) позволило сделать поверхность визуально более мягкой.
