1. В окне проекций Front (Вид спереди) создайте два сплайна: Arc (Дуга) и NGon (Многоугольник) — рис. 3.75. Дуга — это сплайн - путь, а многоугольник — сплайн - сечение.

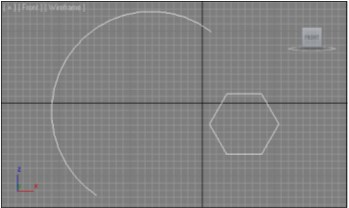

Рис. 3.75. Два исходных сплайна
2. Выделите созданный сплайн - дугу, затем в первом разделе командной панели ( Create ), в первом подразделе Geometry (Геометрия), раскройте список типов объектов и выберите пункт Compound Objects (Составные объекты) — см. рис. 2.53. Здесь нам понадобится инструмент создания лофт - модели (рис. 3.76). (Если инструмент неактивен, значит, вы не выделили сплайн - дугу в сцене.)
3.
Рис. 3.76. Инструмент Loft Рис. 3.77. Кнопка Get Shape
4. Появилась лофт - модель, форма которой описана двумя исходными сплайнами: дуга — в качестве пути, многоугольник — в качестве сечения (рис. 3.78).

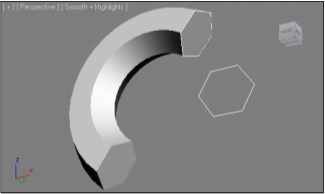

Рис. 3.78. Готовая лофт -модель
5. Выделите получившуюся модель и отодвиньте ее в сторону. На ее месте обна-ружится исходный сплайн - путь. Таким образом, оба сплайна не пропали — мы лишь добавили третий объект.
6. Выделите сплайн - сечение (многоугольник), перейдите во второй раздел команд-ной панели и измените значения его параметров радиуса и количества сторон. Форма сплайна изменится, а вместе с ней изменится и форма лофт - модели.
7. То же самое произойдет, если оперировать параметрами сплайна - пути (дуги). Выделите ее и измените значения радиуса и позиции конечных точек.
Итак, метод лофта позволяет создать форму модели, описывая ее сечением, про-шедшим вдоль пути. При этом готовая модель сохраняет связь своей формы с фор-мами исходных сплайнов. Это удобно, т. к. позволяет редактировать модель при помощи вспомогательных объектов.
Обязательно потренируйтесь созданию разных лофт - моделей. Они нередко приме-няются на практике при создании разных элементов, например интерьеров , а также при создании плинтусов, карнизов, различных окантовок, бордюров, резных ножек и некоторых элементов мебели.
П РИМЕЧАНИЕ
Метод лофта чем - то похож на метод выдавливания сечения, но высота здесь задает-ся не при помощи параметра Amount (Количество), а при помощи отдельного сплай-на. Как и в случае с методом выдавливания сечения, к исходным сплайнам предъяв-ляются требования, нарушая которые вы не получите из них лофт - модель. Требование к сплайну - пути: его форма не должна прерываться более одного раза. Он может быть как закрытым, так и открытым, но лишь в одном месте, не дважды. Требования к сплайну - сечению те же самые, что и в случае с применением модифика-тора Extrude (Выдавливание): форма должна быть закрытой; сплайн не должен пере-секать сам себя.
Метод сложного лофта
Рассмотрим порядок создания лофт - модели на основе одного пути и нескольких сечений на абстрактном примере.
1. Очистите сцену, удалив все объекты или выполнив команду File | Reset (Файл | Сброс).
2. В окне проекций Top (Вид сверху) создайте три сплайна Rectangle (Прямо-угольник): маленький, средний и крупный (рис. 3.79).
3. В окне проекций Front (Вид спереди) создайте обыкновенную прямую верти-кальную линию при помощи инструмента Line (Линия).
Это удобно сделать, за-жав предварительно клавишу <Shift>.

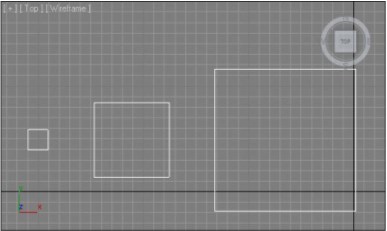

Рис. 3.79. Три необходимых сплайна
Сплайн - линия — это путь будущей лофт - модели, а прямоугольники — сечения, которые будут использованы на пути одновременно.
4. Выделите только что созданную линию. Перейдите в первый раздел командной панели ( Create ), в первый подраздел ( Geometry ), раскройте список типов объ-ектов и выберите пункт Compound Objects (Составные объекты).
5. Нажмите кнопку Loft , затем — Get Shape (Показать сечение) в свитке Creation Method (Метод создания). В качестве первого из сечений покажите наиболее крупный прямоугольник. В результате получилась лофт - модель, имеющая фор-му обыкновенного параллелепипеда.
Теперь нам понадобятся опции свитка Path Para-meters (Параметры пути), в частности — параметр Path (Путь) (рис. 3.80).
Сейчас значение данного параметра равно 0. В то же время, в самом низу созданной лофт - модели
расположен маленький желтый крестик (рис. 3.81). Увеличивая значение параметра Path (Путь), вы Рис. 3.80. Параметр Path поднимаете этот крестик вдоль пути. Позиция кре-стика определяет точку, в которой будет примене-но следующее сечение.
6. Задайте значение данного параметра равным 30. Желтый крестик поднимется примерно на треть высоты пути. Снова нажмите кнопку Get Shape (Показать сечение) и щелкните по наименьшему прямоугольнику в окне проекций Top (Вид сверху). В результате на протяжении первой трети длины пути произошел плавный переход из крупного сечения в маленькое (рис. 3.82).

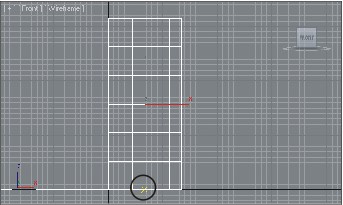

Рис. 3.81. Крестик, показывающий точку применения нового сечения
7. Задайте значение параметра Path (Путь) равным 70. Нажмите кнопку Get Shape (Показать сечение) и щелкните по среднему сечению в окне проекций Top (Вид сверху). В результате на протяжении от 30% длины пути до 70% произошел плавный переход от маленького сечения к среднему (рис. 3.83).

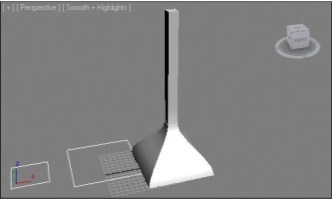

Рис. 3.82. Применено второе сечение

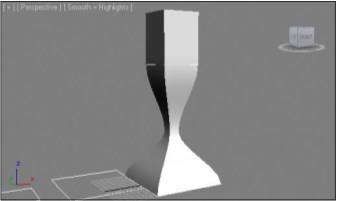

Рис. 3.83. Добавлено третье сечение
Таким образом, получилась лофт - модель, объединяющая один сплайн - путь и три сплайна - сечения. Примечательно, что у данной модели осталась связь на уровне параметров между всеми исходными сплайнами. Это означает, что, из-меняя параметры любого из исходных сплайнов (например, длину и ширину наиболее крупного прямоугольника), вы измените форму лофт - модели в той части, где был применен этот сплайн.
8. Форму созданной лофт - модели можно также редактировать при помощи под -объектов. Выделите лофт - модель, перейдите во второй раздел командной па - нели и нажмите кнопку с маленьким плюсом, слева от надписи Loft в стеке модификаторов. Раскрывается список подобъектов лофт - модели, кото-рый состоит из двух элементов: Shape (Сечение) и Path (Путь) (рис. 3.84).
9. Выберите здесь подобъект Shape (Сечение). Теперь вы находитесь на уровне редактирования исключительно сечений лофт - модели. Обратите внимание, что в окне Perspective (Перспектива) сечения на поверхности лофт - модели стали отображаться белым цветом.
