2. Теперь необходимо настроить так называемый фильтр ключей . Он позволяет указать, какие именно изменения объекта будут анимированы, а какие нет. Опция Key Filters (Фильтры ключей) расположена в блоке управления анима - цией (рис. 6.7).

3. Нажав данную кнопку, вы откроете окно Set Key Filters (Установить фильтры ключей) — рис. 6.8. В данном окне вы указываете конкретно те характеристики объекта, которые подлежат анимации. Обратите внимание, что сейчас установ-лены флажки лишь у вариантов Position (Позиция), Rotation (Вращение), Scale (Масштабирование), IK Parameters ( Параметры обратной кинематики). Это оз-начает, что вы можете создавать события, лишь изменяя перечисленные харак-теристики.

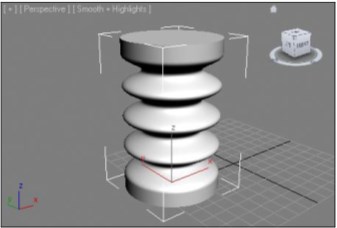

Рис. 6.6. Исходный объект

Рис. 6.7. Опция Key Filters Рис. 6.8. Окно Set Key Filters

4. Очевидно, что для анимации параметров объекта нам необходимо установить флажок Object Parameters (Параметры объекта) либо флажок All (Все), что по-зволит анимировать все перечисленные здесь характеристики. Установите ка-кую - либо из этих галочек и закройте данное окно.

5. Выделите созданный в сцене объект и перейдите в режим анимации, нажав кнопку Auto Key (Автоматическая установка ключей) либо клавишу <N> для включения режима анимации.

6. Сначала зададим временной отрезок события. Переместите ползунок анимации в середину шкалы времени (если вы пользуетесь шкалой со стандартными на-стройками, то это позиция кадра № 50).

7. Перейдите во второй раздел командной панели к параметрам выделенного объ-екта и увеличьте здесь значение параметра Height (Высота) в два раза. В ре-зультате объект должен вытянуться в два раза (рис. 6.9).

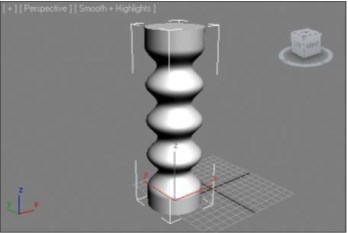

Рис. 6.9. Объект вытянут

8. Переместите ползунок анимации в самый конец шкалы времени, в позицию последнего кадра (№ 100 при стандартных настройках), и задайте прежнее зна-чение высоты объекта (узнать это значение можно, переместив ползунок в пер-вый кадр шкалы времени).

9. Выйдите из режима анимации и запустите воспроизведение анимации при по-мощи кнопки Play Animation (Воспроизвести анимацию). Теперь рукав будто ожил и пульсирует вверх - вниз по мере воспроизведения анимации. Если в са-мом первом и последнем кадрах задать абсолютно одинаковые значения высо-ты объекта, то пульсация будет происходить гладко, без рывков при переходе от последнего кадра к первому.

10. Попробуйте самостоятельно добавить к данным действиям другие действия по изменению параметров объекта. Например, заставьте рукав не просто увеличи-ваться и уменьшаться, но и одновременно увеличивать и уменьшать собствен-ный радиус.

Таким образом, может быть анимирован практически любой параметр любого объ-екта. Предлагаю закрепить навыки по анимации параметров объектов, выполняя анимацию самостоятельного открытия или закрытия двери. Напомню, что в группе Doors (Двери) вы можете найти несколько процедурных объектов - дверей. У каждо-

го из них есть параметр Open (Открыть), анимируя который можно заставить дверь самостоятельно открываться или закрываться. Модификаторы анимации

Мы в очередной раз возвращаемся к изучению модификаторов. На этот раз рас-смотрим некоторые модификаторы, которые применяются чаще всего именно во время анимации, т. к. их действие динамично. В целом, анимация модификаторов выглядит точно так же, как и простая анимация параметров. Особенность заключается лишь в самих модификаторах, которые мы рассмотрим. Анимировать все уже известные модификаторы вы сможете самостоя-тельно, анимируя значения параметров этих модификаторов. Melt (Таять)

Модификатор Melt (Таять) позволяет создать эффект плавного таяния объекта, как если бы он был сделан изо льда или, например, желе.

1. Создайте в сцене обыкновенный примитив Teapot (Чайник). Выделите его и пе-рейдите во второй раздел командной панели к параметрам. Здесь задайте значе-ние параметра Segments (Сегментация) равным 10. Таким образом, вы сделали его гораздо более пластичным.

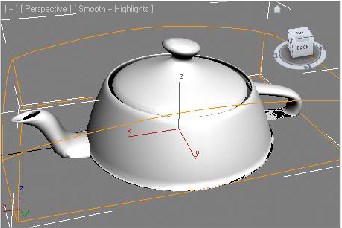

2. Раскройте список модификаторов ( Modifier List ) и выберите в нем пункт Melt (Таять). В результате чайник поместился в оранжевый габаритный контейнер, а в области параметров появился новый свиток Parameters (Параметры), содер-жащий параметры данного модификатора. Здесь представлены следующие группы параметров: Melt (Таять), Spread (Разброс), Solidity (Застывать), Axis to Melt (Ось таяния) — рис. 6.10.

3. Основным здесь является параметр Amount (Количество) в группе Melt (Таять). Увеличивая значение данного параметра, вы заставляете объект таять, как бы плавите его. На рис. 6.11 показан частично расплавленный объект.

Рис. 6.10. Свиток Parameters Рис. 6.11. Объект частично расплавлен

4. Параметр % of Melt (% от таяния) группы Spread (Разброс) отвечает за то, на-сколько сильно раздастся в стороны лужа, оставшаяся от растаявшего объекта. Чем выше значение данного параметра, тем она будет больше.

5. В группе Solidity (Застывать) представлены варианты имитации материала, из которого якобы сделан плавящийся объект. Выбирая между вариантами Ice (Лед), Glass (Стекло) , Jelly (Желе) , Plastic (Пластик), вы изменяете внешний вид тая-ния в соответствии с названиями материалов.

6. В группе Axis to Melt (Ось таяния) можно настроить направление таяния объек-та в соответствии с направлением указанной оси координат.

7. Чтобы получить анимацию динамичного таяния объекта, установите ползунок анимации в позицию первого кадра на шкале времени, задайте значение пара-метра Amount (Количество) в группе Melt (Таять) равным 0 и включите режим анимации, нажав либо кнопку Auto Key (Автоматическая установка ключей), либо клавишу <N>.

8. Передвиньте ползунок анимации в позицию последнего кадра (№ 100 по стан-дартной конфигурации) и задайте значение параметра Amount (Количество) в группе Melt (Таять) равным примерно 200, т. е. таким, чтобы чайник пол - ностью расплавился.

Теперь, выйдя из режима анимации и запустив воспроизведение ( Play Animation (Воспроизвести анимацию)), можно проследить, как чайник будет плавиться само-стоятельно.

Таким образом, мы рассмотрели порядок использования первого модификатора анимации — Melt (Таять).

Morpher (Превращаться)

Модификатор Morpher (Превращаться) позволяет создать эффект того, что один объект плавно принимает форму другого объекта или нескольких других объектов. Данный модификатор нередко применяется во время анимации. Например, при по-мощи него можно заставить модель лица человека плавно улыбнуться, в удивлении приподнять брови, нахмуриться, изумиться и т. д. Смысл в том, что можно заста-вить форму модели безучастного лица плавно принимать форму отдельной модели улыбающегося лица и т. д.
