Атлантический вал Гитлера

В связи с Вашингтонскими договоренностями 1922 г. строительство линкоров типа «Нормандия» было прекращено. Часть изготовленных для них 340-мм пушек французские адмиралы решили использовать в береговой обороне и на железнодорожных установках.

Четырехорудийные установки использовать в береговой обороне было нецелесообразно, и для этих орудий специально в 1924 г. спроектировали двухорудийные береговые башенные установки «340-мм башни М.1924».

Две башни М.1924 были установлены на мысе Сепет вблизи Тулона.

Данные 340/45-мм французской пушки М.1912

Калибр, мм 340

Длина ствола полная, мм/клб 16115/47,4

Длина канала, мм/клб 15580/45,8

Длина нарезной части, мм 13250

Длина каморы, мм 2055

Объем каморы (при снаряде в 4,4 клб), л 256,4

Число нарезов 102

Глубина нареза, мм 1,9

Ширина нареза, мм 7,5

Ширина поля, мм 3,0

Вес ствола с затвором, кг 66950

Данные береговой башенной установки

Угол ВН, град. –3°; +50°

Угол ГН, град. 360°

Угол заряжания, град. +2°

Высота линии огня над бетонным основанием, мм 1020

Толщина брони башни, мм: лоб 200

бок 140

крыша 70

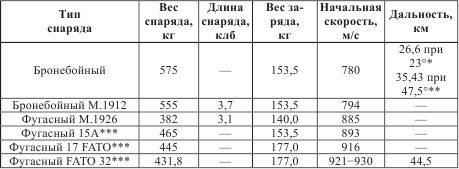

Боекомплект и баллистика 340/45-мм французской пушки М.1912

Таблица 35

Снаряды:

* 23° — максимальный угол, допускаемый башнями линкоров типа «Бретань».

** 47,5° — угол, при котором достигалась максимальная дальность стрельбы на береговых установках.

*** Применялись только для железнодорожных орудий.

Пушка имела картузное заряжание.

В 1941 г. немцы спроектировали для 34-см пушек K.М.12(f) одноорудийную башенную установку С-41.

Данные С-41

Угол ВН, град. –3°; +50°

Угол ГН, град. 360°

Длина отката, мм 900

Высота линии огня, мм 300

Радиус вращения задних катков, мм 6588

Расстояние между осью цапф и осью вращения, мм 400

Скорострельность 1 выстрел в 4 минуты

27-см береговая мортира 585(f)

Производство 270-мм береговых мортир было начато фирмой Шнейдера в 1889 г. Летом 1940 г. немцы захватили несколько таких мортир.

Данные мортиры

Калибр, мм 270

Длина ствола, мм/клб 3350/12,4

Вес ствола, т 5,8

Угол ВН, град. 0°; +60°

Угол ГН, град. 360°

Вес установки без основания и установочных частей, т 26,5

Скорострельность 1 выстрел в 5 минут

В походном положении мортира перевозилась на трех повозках общим весом 46,2 т.

Огонь 27-см мортиры, равно как и других крупнокалиберных мортир, мог быть эффективен лишь во фьордах, узких заливах с крутыми берегами, в устьях рек и т. д.

19,4-см пушка K.485(f)

Длина ствола 19,4-см пушки K.485(f) составляла 6570/33,9 мм/клб. Орудие стационарное, лафет на центральном штыре. Вес установки 29,6 тонны. Снаряд весом 78 кг имел начальную скорость 725 м/с и дальность 20 800 м. Ее модификацией была 19,4-см пушка K.485/585(f).

13,8-см германская береговая установка K.20(f) (бывшая французская 138/40-мм пушка М.1923)

Данные установки 13,8 cm K.20(f)

Калибр, мм 138,6

Длина ствола полная, мм/клб 731/41,2

Число нарезов 12

Глубина нареза, мм 1,22

Вес ствола с затвором, т 4,1

Угол ВН, град.
– 10°; +35°

Угол ГН, град. 60°

Длина отката, мм 400

Высота линии огня от бетонного основания, мм 1340

Высота установки от основания 3190

Затвор поршневой

Баллистические данные 13,8 cm K.20(f)

Заряжание раздельно-гильзовое. Длина гильзы 900 мм. Основной снаряд — осколочно-фугасный длиной 4,35 клб и весом 40,6 кг. При заряде 8,967 кг начальная скорость 700 м/с, а дальность стрельбы 18 200 м при угле возвышения 35°.

2. Сухопутные орудия

24-см пушка K.556(f)

24-см пушка K.556(f) представляла собой 240-мм французскую пушку обр. 1917 г. системы Сен-Шамон.

Затвор пушки поршневой. Лафет однобрусный, соответственно, в береговой обороне немцы использовали поворотный круг, допускавший круговой обстрел.

Данные 24-см пушки K.556(f)

Калибр, мм 240

Длина ствола, мм/клб 7000/29,16

Угол ВН, град. 0°; +43°

Угол ГН, град. 10°

Вес ствола, т 14,5

Вес системы боевой, т 30

Возка раздельная: две повозки 20,5 т и 23 т

Скорострельность 1 выстрел в минуту

Скорость возки, км/ч 7

Боеприпасы и баллистические данные

Снаряд весом 163 кг при начальной скорости 640 м/с имел дальность стрельбы 17 км.

22-см пушка K.232(f)

22-см пушка K.232(f) представляла собой 220-мм французскую пушку М-17 системы Шнейдера. Затвор пушки поршневой. Лафет однобрусный, соответственно, в береговой обороне немцы использовали поворотный круг, допускавший круговой обстрел. Из-за сравнительно короткого ствола эту пушку иногда называли гаубицей

Данные 22-см пушки K.232(f)

Калибр, мм 220

Длина ствола, мм/клб 7700/35

Угол ВН, град. –10°; +37°

Угол ГН, град. 20°

Вес ствола, кг 9280

Вес системы боевой, кг 24375

Возка раздельная: две повозки 15455 кг и 13320 кг

Скорострельность 1 выстрел в минуту

Скорость возки, км/ч 7

Боеприпасы и баллистические данные

Осколочно-фугасная граната весом 105 кг при начальной скорости 766 м/с имела дальность 22 800 м.
