AutoCAD 2009

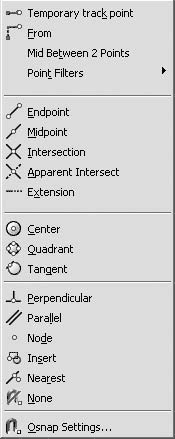

Рис. 2.13. Контекстное меню для выбора типа привязки

В этом меню есть режим Mid Between 2 Points (Между двумя точками), позволяющий указать две точки и задать таким образом привязку к третьей точке, расположенной на одинаковом расстоянии от двух первых.

Чтобы лучше понять принцип работы объектной привязки, построим отрезок, один конец которого будет совпадать с концом другого отрезка, а второй – с серединой еще одного, третьего, отрезка.

1. Предварительно создайте два отрезка, расположив их произвольным образом.

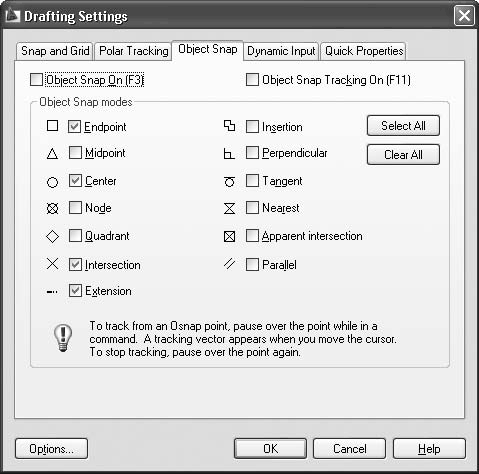

2. Щелкните правой кнопкой мыши на кнопке Object Snap (Объектная привязка) в строке состояния и выполните в появившемся меню команду Settings (Настройки), чтобы вызвать диалоговое окно Drafting Settings (Режимы рисования) (см. рис. 2.12). Проследите за тем, чтобы был установлен флажок Endpoint (Конечная точка) и снят флажок Midpoint (Середина).

3. Установите флажок Object Snap On (F3) (Включить объектную привязку (F3)), чтобы включить объектную привязку, и закройте окно, щелкнув на кнопке OK.

4. Вызовите команду LINE и в ответ на запрос Specify fi rst point: наведите указатель на конечную точку верхнего отрезка. Когда точка будет помечена красным маркером в виде квадрата, щелкните кнопкой мыши так, чтобы задать первую точку создаваемого отрезка.

5. Нажмите клавишу Shift и, щелкнув правой кнопкой мыши, выберите режим Mid Between 2 Points (Между двумя точками).

6. Подведите указатель к середине второй линии и в тот момент, когда появится красный треугольник, отмечающий среднюю точку, щелкните кнопкой мыши. Линия построена.

Отслеживание объектной привязки

Режим объектного отслеживания позволяет создавать новые объекты, расположенные в заданной позиции относительно уже созданных объектов. При использовании отслеживания объектной привязки практически отпадает необходимость во вспомогательных построениях, так как новые точки задаются в интерактивном режиме исходя из расположения выбранных объектов.

Чтобы включить режим отслеживания объектной привязки, необходимо нажать кнопки Object Snap (Объектная привязка) и Object Snap Tracking (Объектное отслеживание) в строке состояния. Настройка отслеживания объектной привязки выполняется в диалоговом окне Drafting Settings (Режимы рисования) (см. рис. 2.12).

На рис. 2.14 показано, как с помощью режима отслеживания объектной привязки задать расположение точки, «привязанной» к концам двух отрезков.

Рис. 2.14. Использование режима объектного отслеживания

Прямоугольник и многоугольник

Команда RECTANGLE позволяет создавать прямоугольники. Обычно для этого следует указать две противоположные угловые точки. Однако при необходимости прямоугольник можно создать и несколько иным способом, воспользовавшись дополнительными параметрами.

Для создания прямоугольника вызовите команду RECTANGLE, щелкнув на кнопке Rectangle (Прямоугольник) на вкладке Home (Основная) в группе Draw (Черчение) ленты. Можно также нажать эту кнопку на панели инструментов Draw (Черчение) или выполнить команду меню Draw– > Rectangle (Черчение -> Прямоугольник), если вы работаете с классическим интерфейсом AutoCAD.

Если необходимо создать простой прямоугольник, укажите любым известным вам способом координаты первого угла в ответ на запрос:

Specify fi rst corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:

Параметры, предоставляемые командой, позволяют создавать прямоугольники нестандартной конфигурации.

• С помощью параметров Chamfer и Fillet можно создать прямоугольник с фаской или скруглением.

Примечание

Создание фаски и скругления углов подробно рассматривается в главе 6.

• Параметры Elevation и Thickness пригодятся, когда вы начнете работать в трехмерном пространстве. С помощью параметра Elevation создается обычный прямоугольник. Однако он строится в плоскости, параллельной XY, на определенном расстоянии, которое и задается с помощью параметра Elevation. Параметр Thickness позволяет задать толщину прямоугольника – размер по вертикали.

Примечание

Лучше понять суть параметров Elevation и Thickness вы сможете, когда познакомитесь с трехмерным пространством.

• После выбора параметра Width появится запрос:

Specify line width for rectangles <0.0000>:

В ответ необходимо задать ширину линии прямоугольника.

После определения координат первого угла появится запрос:

Specify other corner point or [Area/Dimensions/Rotation]:

Указав расположение второй угловой точки, вы создадите прямоугольник (рис. 2.15).

Рис. 2.15. Создание прямоугольника

Кроме того, можно выбрать один из параметров.

• Параметр Area предназначен для создания прямоугольника заданной площади. При его выборе появится запрос:

Enter area of rectangle in current units <100.0000>:

После ввода площади прямоугольника появится следующий запрос:

Calculate rectangle dimensions based on [Length/Width] <Length>:

Если вам известна длина стороны прямоугольника, нажмите клавишу Enter, а если вы хотите в последующем указать ширину прямоугольника, выберите параметр Width. В ответ на запрос Enter rectangle length <10.0000>: введите длину прямоугольника. Если же вы выбрали параметр Width (Ширина), тогда программа попросит указать не длину, а ширину прямоугольника. В любом случае после нажатия клавиши Enter прямоугольник будет сформирован – размеры недостающей стороны программа подсчитает самостоятельно исходя из данных, указанных ранее.

• Параметр Dimensions позволяет создать прямоугольник, зная его линейные размеры. При его выборе появляется запрос:

Specify length for rectangles <10.0000>:

После ввода длины прямоугольника появится следующий запрос:

Specify width for rectangles <10.0000>:

Задайте ширину прямоугольника. После нажатия клавиши Enter вам необходимо будет задать одно из четырех возможных положений прямоугольника.
