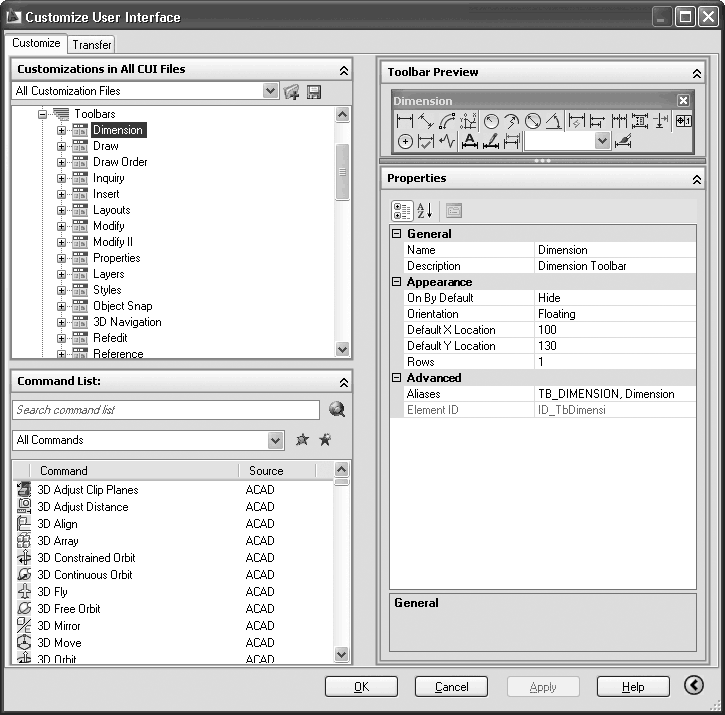

Рис. 1.20. Диалоговое окно Customize User Interface (Настройка интерфейса пользователя)

Окно открывается на вкладке Customize (Адаптация), которая содержит четыре области.

• Customizations in All CUI Files (Адаптация во все файлы НПИ) – здесь представлены элементы настраиваемого пользовательского интерфейса, в которые можно вносить изменения; вы можете изменять все файлы интерфейса или выбрать какой-либо один из раскрывающегося списка, расположенного в верхней части области (рис. 1.21).

Рис. 1.21.

Список файлов НПИ

• Command List (Список команд) – содержит полный список команд AutoCAD 2009. Для упрощения поиска команды вы можете выбрать в списке категорию, к которой принадлежит нужная вам команда.

• Preview (Предварительный просмотр) – отображает внешний вид выделенного объекта. Здесь же можно изменить вид значка какой-либо команды. Для этого выделите команду в списке Command List (Список команд) или Customizations in All CUI Files (Адаптация во все файлы НПИ) и в области Button Image (Значок кнопки) выберите один из предложенных значков. Если вы хотите вручную нарисовать значок, нажмите кнопку Edit (Изменить). На экране отобразится диалоговое окно Button Editor (Редактор кнопок) (рис. 1.22). Инструменты, предоставляемые редактором, аналогичны инструментам графического редактора Paint – стандартного инструмента операционной системы Windows.

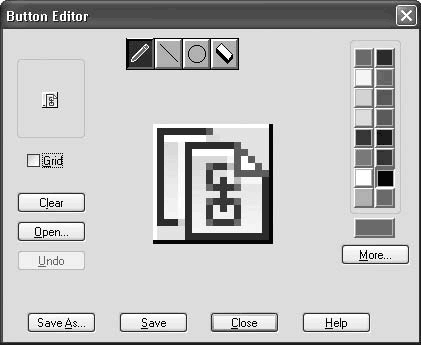

Рис. 1.22. Диалоговое окно Button Editor (Редактор кнопок)

• Properties (Свойства) – позволяет изменять свойства выделенных объектов. Например, вы можете изменить вид кнопки, загрузив собственный графический файл.

Теперь, ознакомившись с основными элементами диалогового окна, создадим собственную панель инструментов и добавим на нее кнопки.

1. В области Customizations in All CUI Files (Настройка всех файлов) найдите пункт Toolbars (Панели). Щелкните на нем правой кнопкой мыши и выберите в появившемся меню пункт New Toolbar (Создать панель инструментов) (рис. 1.23).

Рис. 1.23. Создание новой панели инструментов

2. Введите название панели и определите ее свойства в области Properties (Свойства).

– Раздел General (Общие) позволяет изменить название и описание модели. Для этого щелкните кнопкой мыши на любом пункте и введите нужное значение в правом столбце.

– В разделе Appearence (Появление) вы можете указать, будет ли панель отображаться по умолчанию, задать ее ориентацию, координаты появления и количество строк. Например, чтобы по умолчанию панель инструментов не отображалась на экране, щелкните на пункте On By Default (По умолчанию включена). Справа появится кнопка со стрелочкой. Щелкните на ней кнопкой мыши и в открывшемся списке выберите Hide (Скрыть).

3. Теперь следует добавить на панель команды. Для этого выберите необходимую команду в списке и с помощью мыши перетяните ее в область Customizations in All CUI Files (Настройка всех файлов). Поместите указатель мыши напротив созданной вами панели инструментов (рис. 1.24). Отпустите кнопку мыши – и команда будет добавлена на вашу панель инструментов.

Рис. 1.24. Добавление команды на панель инструментов

4. Нажмите кнопку OK для создания новой панели (рис. 1.25).

Рис. 1.25. Новая панель инструментов

Примечание

Поскольку для новой панели инструментов был установлен режим скрытия по умолчанию, то, чтобы увидеть данную панель, необходимо включить ее отображение. Щелкните правой кнопкой мыши на любой панели инструментов

и в открывшемся меню выберите нужную.

Установки файлов чертежей

Все чертежи, созданные в программе AutoCAD, хранятся в файлах с расширением DWG. В таком файле хранится полная информация о чертеже: всевозможные стили, параметры, такие как единицы измерения, режимы черчения и т. д. По мере развития программы формат используемых файлов также не оставался неизменным, поэтому чертежи, созданные в более новых версиях AutoCAD, не могут быть открыты в более старых. С выходом AutoCAD 2009 в формат DWG также были внесены изменения, поэтому чертежи, по умолчанию сохраненные в AutoCAD 2009, не будут открываться в более ранних версиях.

Для создания нового файла можно применить один из двух способов:

• без использования окна начала работы (этот способ наиболее простой и применяется по умолчанию);

• с заданием различных параметров в окне начала загрузки.

Создание нового документа без использования окна начала работы

Для создания нового файла упрощенным способом необходимо выполнить следующие действия.

1. Щелкните на кнопке New (Новый) на панели быстрого доступа или выполните команду меню File– > New (Файл -> Новый). На экране отобразится диалоговое окно Select template (Выбор шаблона) (рис. 1.26). Это окно похоже на стандартное окно выбора файлов операционной системы Windows и отображает содержимое каталога Template (Шаблон), принадлежащего директории, в которую была установлена программа AutoCAD. В данной папке находятся файлы с расширением DWT, которые представляют собой готовые шаблоны чертежей, обладающие некоторыми настройками и использующиеся как основа для создания документов.

Рис. 1.26. Диалоговое окно Select template (Выбор шаблона)

2. Выделите нужный шаблон. При этом в области Preview (Образец), расположенной в правой части окна, появится изображение объектов, которые имеются в выбранном шаблоне.

3. Выберите нужный шаблон и нажмите кнопку Open (Открыть).

Примечание

По умолчанию программа AutoCAD не содержит шаблонов, созданных по русским стандартам черчения, поэтому при необходимости следует самостоятельно добавить файлы нужных шаблонов в каталог Template (Шаблон).

4. Если вы не хотите, чтобы в новом чертеже использовался какой-либо шаблон, нажмите маленькую кнопку со стрелкой, расположенную справа от кнопки Open (Открыть). В открывшемся меню (рис. 1.27) выберите единицы измерения чертежа (метрические или британские), и на основе этого будет создан новый файл. Если выбрать в меню пункт Open (Открыть), файл будет создан на основе выделенного в данный момент шаблона.

Рис. 1.27. Создание чертежа без шаблона

Создание нового документа с помощью окна начала работы

Чтобы при создании нового файла использовалось окно начала работы, необходимо присвоить значение 1 системной переменной STARTUP. Для этого выполните следующие действия.

1. Введите в командную строку название переменной и нажмите клавишу Enter или Пробел. Появится запрос:

Enter new value for STARTUP <0>:

2. Введите 1 и снова нажмите клавишу Enter или Пробел.

3. Щелкните на кнопке New (Новый) на панели быстрого доступа или выполните команду меню File– > New (Файл -> Новый). На экране появится диалоговое окно Create New Drawing (Создание нового чертежа) (рис. 1.28).

Рис. 1.28. Диалоговое окно Create New Drawing (Создание нового чертежа)
