AutoCAD 2009

Кнопка New (Новый) позволяет создать новый набор параметров. В окне New Page Setup (Новые параметры листа), которое появляется после щелчка на данной кнопке, нужно ввести имя создаваемого набора параметров. Кроме того, из списка, расположенного ниже, необходимо выбрать имя имеющегося набора параметров, настройки которого наиболее подходят для создаваемого. После щелчка на кнопке OK открывается диалоговое окно Page Setup (Параметры листа) (рис. 8.13).

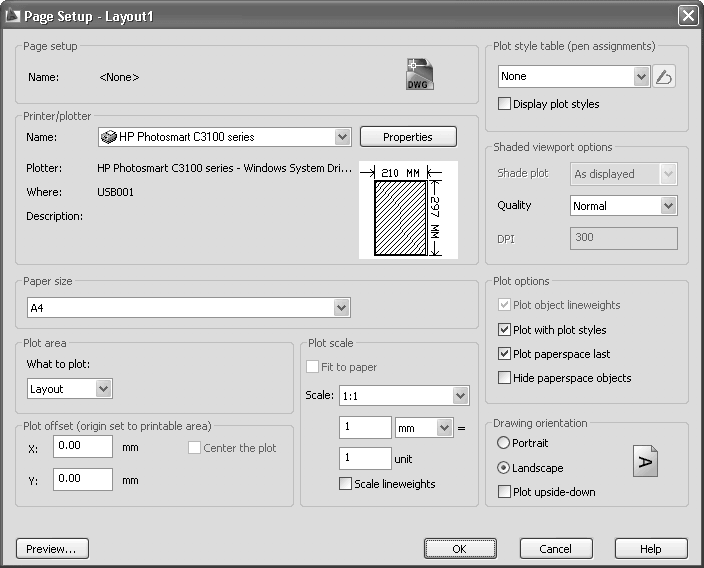

Рис. 8.13. Диалоговое окно Page Setup (Параметры листа)

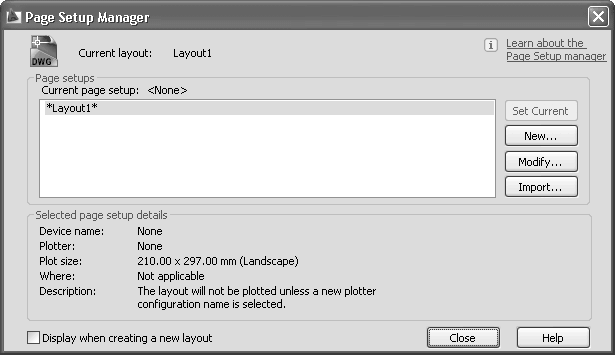

Кроме создания нового набора параметров, вы можете импортировать существующий из другого чертежа, щелкнув в окне Page Setup Manager (Диспетчер параметров листа) на кнопке Import (Импортировать). Нажатие кнопки Modify (Изменить) приводит к открытию окна Page Setup (Параметры листа), в котором можно изменить некоторые параметры текущего листа.

Из списка Name (Имя), находящегося в области Printer/plotter (Принтер/плоттер) окна Page Setup (Параметры листа), выбирают имя печатающего устройства, заданного по умолчанию.

Раскрывающийся список Paper size (Формат листа) предназначен для выбора размеров бумаги, доступных для данного принтера или плоттера. При этом размеры и ориентация листа демонстрируются на небольшом рисунке рядом.

В области Plot area (Печатаемая область) указывают область печати. По умолчанию в раскрывающемся списке выбрано значение Layout (Лист), однако можно выбрать также печать по границам чертежа, печать текущего экрана, печать вида или печать по заданной рамке.

По умолчанию при печати чертеж максимально смещается в левый нижний угол. Однако можно задать смещение чертежа по осям X и Y, введя нужные значения в соответствующие поля. Флажок Center the plot (Центрировать печать) позволяет расположить печатаемый объект по центру листа.

Масштаб можно настроить в области Plot scale (Масштаб печати). В частности, из раскрывающегося списка Scale (Масштаб) выбирают один из масштабных коэффициентов. В полях, расположенных ниже, можно явно указать коэффициент масштабирования. Установив флажок Scale linewieght (Масштабировать толщину линий), можно задать масштаб представления толщин линий. Так как обычно масштаб указывается индивидуально для каждого видового экрана, то печать из пространства листа обычно производится в масштабе 1:1.

В области Plot style table (Таблица стилей печати) указывают имя файла с таблицей стилей печати.

Если вы вызвали окно, находясь в пространстве листа, то в области Shaded viewport options (Параметры раскрашивания видового экрана) будет активен только список Quality (Качество), в котором указывают качество изображения. Если в этом списке выбрать пункт Custom (Пользовательский), то станет доступным поле DPI, в котором можно ввести разрешение в точках на дюйм.

Рассмотрим параметры, содержащиеся в области Plot options (Параметры печати). Если установлен флажок Plot object lineweights (Учитывать толщину линий объектов), то при печати будет учитываться толщина линий чертежа. Если некоторым объектам или слоям чертежа присвоен стиль печати и установлен флажок Plot with plot styles (Учитывать стили печати), то эти объекты будут распечатаны с учетом присвоенного им стиля. Флажок Plot paperspace last (Печатать пространство листа последним) определяет порядок печати объектов, находящихся в пространстве листа и в пространстве модели. Если установлен флажок Hide paperspace objects (Скрывать объекты листа), то невидимые линии при печати из пространства листа не будут вычерчиваться.

В области Drawing orientation (Ориентация чертежа) с помощью переключателя выбирают ориентацию чертежа на листе бумаги: Portrait (Книжная) или Landscape (Альбомная). При установленном флажке Plot upside-down (Печатать вверх ногами) чертеж будет выводиться на бумагу в перевернутом виде.

Сохраните все настройки, нажав кнопку OK. Программа вернется в диалоговое окно Page Setup Manager (Диспетчер параметров листа). При необходимости сделайте данный набор настроек текущим, выделив его щелчком кнопки мыши и нажав кнопку Set Current (Сделать текущим). Щелкните на кнопке Close (Закрыть), чтобы вернуться в пространство листа.

Видовые экраны в пространстве листа

Чтобы просмотреть чертеж в пространстве листа, необходимо создать видовые экраны. По умолчанию на существующих листах уже присутствует по одному видовому экрану. Обычно одного видового экрана не хватает для точного представления модели, так как для этого необходимо показать несколько различных видов конструкции или один и тот же вид, но с разной детализацией. Например, в технических чертежах трехмерные детали или узлы обычно изображают в виде трех проекций. Кроме того, на одном листе можно разместить сразу несколько чертежей, а значит, создать несколько плавающих видовых экранов, разместив на них различные виды.

Примечание

В AutoCAD существует два типа видовых экранов: неперекрывающиеся и перекрывающиеся. Неперекрывающиеся видовые экраны можно создать только в пространстве модели. В этой главе речь идет только о перекрывающихся (плавающих) видовых экранах, которые формируются в пространстве листа.

Плавающие видовые экраны являются реальными объектами, которые поддаются редактированию.

Совет

Так как обычно нет необходимости в печати границ плавающих видовых экранов, их следует создавать на отдельном слое. Впоследствии отключение данного слоя позволит убрать границы видовых экранов с листа. Объекты пространства модели при этом остаются на месте. Но даже если вы планируете сохранить границы, все равно создайте отдельный слой для видовых экранов, так как это предоставит возможность для группового редактирования плавающих видовых экранов, например можно быстро задать всем границам один цвет, назначив его данному слою.

Большинство операций по созданию и редактированию плавающих видовых экранов выполняется с помощью группы Viewports (Видовые экраны), расположенной на вкладке View (Отображение) ленты, или на панели инструментов Viewports (Видовые экраны) (рис. 8.14).

Рис. 8.14. Панель инструментов Viewports (Видовые экраны)

Создание плавающих видовых экранов

Чтобы вызвать диалоговое окно Viewports (Видовые экраны) (рис. 8.15), находясь в пространстве листа, щелкните на кнопке New (Создать) на вкладке View (Отображение) в группе Viewports (Видовые экраны) ленты или на кнопке Display viewports dialog (Диалоговое окно видовых экранов) на панели инструментов Viewports (Видовые экраны). Можно также набрать команду VPORTS. Того же результата можно добиться, выполнив команду меню View– > Viewports– > New Viewports (Вид -> Видовые экраны -> Новые видовые экраны).

Рис. 8.15. Диалоговое окно Viewports (Видовые экраны)

Список Standard viewports (Стандартные видовые экраны) позволяет выбрать количество плавающих видовых экранов и их расположение на листе. При этом в области Preview (Просмотр) схематично показывается будущее расположение видовых экранов и имя каждого из них. При выбранном режиме 2D в списке Setup (Режим) в каждом видовом экране устанавливается вид всей модели. Если задать режим 3D, то в видовых экранах будут создаваться стандартные виды модели.
