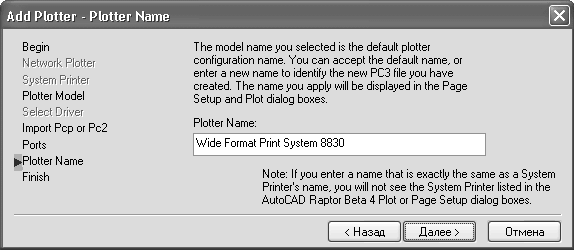

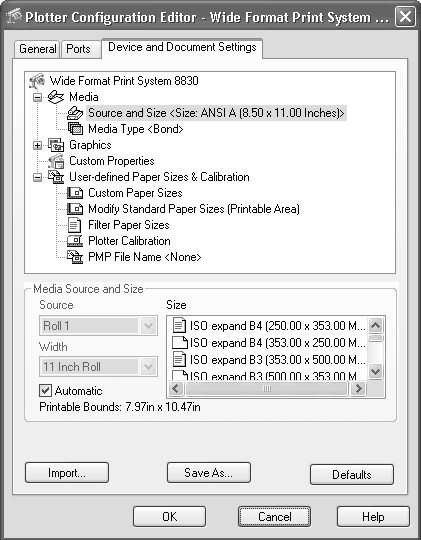

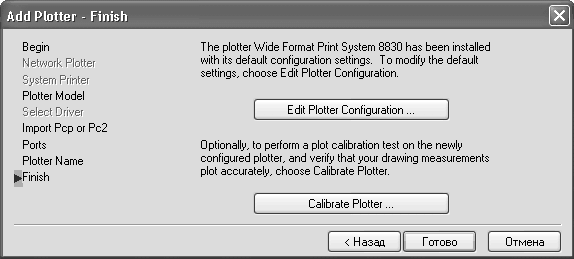

Приступить к редактированию конфигурации плоттера можно, щелкнув на кнопке Edit Plotter Configuration (Редактировать конфигурацию плоттера) в последнем окне мастера конфигурации плоттера (см. рис. 8.31). Если вы этого не сделали, то дважды щелкните кнопкой мыши на файле конфигурации нужного плоттера в окне Plotters (Плоттеры). Откроется диалоговое окно Plotter Configuration Edition (Редактор параметров плоттера) (рис. 8.32).
Рис. 8.32. Диалоговое
Данное окно содержит три вкладки, на которых находятся различные параметры редактируемого плоттера. На вкладке General (Общие) можно только просмотреть информацию и при необходимости добавить в поле Description (Пояснение) описание плоттера. Вкладка Ports (Порты) предназначена для определения портов для связи плоттера с компьютером. Вкладку Device and Document Settings (Устройство и документы) можно назвать основной, так как здесь расположено большинство параметров плоттера. Данный набор параметров зависит от модели печатающего устройства, при этом вид нижней части этой вкладки зависит от выбранного элемента в списке сверху.
Щелкнув на кнопке OK, вы сохраните изменения в редактируемом файле и закроете окно. Если захотите создать файл с новым именем, щелкните на кнопке Save As (Сохранить как). Так можно создать несколько конфигураций для одного печатающего устройства под различными именами. Щелчок на кнопке Defaults (По умолчанию) отменяет все выполненные и несохраненные изменения.
Печать чертежа
Прежде чем приступать к печати, необходимо удостовериться в том, что принтер или плоттер включен и подсоединен к компьютеру. Удостоверьтесь также, что в него заправлена бумага.
Печать выполняется из диалогового окна Plot (Печать) (рис. 8.33), которое запускается при нажатии кнопки Plot (Печать) на вкладке Output (Вывод) в группе Plot (Печать) ленты или с помощью команды File– > Plot (Файл -> Печать), или при нажатии на клавиатуре стандартного сочетания клавиш Ctrl+P. Чтобы получить доступ к дополнительным настройкам или, наоборот, скрыть их, щелкните на кнопке More Options (Дополнительные параметры) с изображением стрелки в правом нижнем углу.
Рис. 8.33. Диалоговое окно Plot (Печать)
Несложно заметить, что данное диалоговое окно практически идентично окну Page Setup (Параметры листа) (см. рис. 8.13), поэтому если вы установили настройки печати в процессе компоновки листа, то все они появятся и в окне Plot (Печать). Однако выводить чертеж на печать можно только из окна Plot (Печать).
В большинстве случаев печать следует производить из пространства листа. Вкладку Model (Модель) можно использовать для черновой печати.
Может оказаться, что ваш чертеж на бумаге будет выглядеть не так, как на экране. Поэтому рекомендуется выполнять предварительный просмотр. В обоих диалоговых окнах присутствует кнопка Preview (Просмотр), нажав которую можно увидеть, как будет выглядеть чертеж на бумаге. Кроме того, на на вкладке Output (Вывод) в группе Plot (Печать) ленты есть кнопка Preview (Просмотр печати), которая
выполняет аналогичную функцию. Из контекстного меню, которое вызывается щелчком правой кнопки мыши в режиме просмотра, можно вызвать команды печати, масштабирования, панорамирования или выхода из режима предварительного просмотра.Удостоверившись в правильности настроек и в том, что принтер готов к печати, щелкните на кнопке OK, чтобы распечатать чертеж.
Резюме
В предыдущих главах все работы с чертежом вы выполняли в пространстве модели, а в этой главе научились выполнять компоновку чертежа в пространстве листа, тем самым подготавливая его к печати. Кроме того, вы познакомились с богатыми возможностями печати, которые предоставляет программа AutoCAD.
Глава 9
Трехмерное моделирование
Пространство для трехмерного моделирования
Просмотр трехмерных чертежей
Трехмерные координаты
Резюме
Материал прошлых глав был посвящен работе с чертежами в двухмерном пространстве. В этой главе вы познакомитесь с трехмерным моделированием.
В AutoCAD можно создавать три типа трехмерных моделей: каркасные, поверхностные и объемные.
• Каркасные модели. Как следует из самого названия, каркасная модель отображается в виде ребер. Такая модель не имеет объема. Например, линия, начерченная в трехмерном пространстве, может считаться каркасной моделью.
• Поверхностные модели, в отличие от каркасных, содержат еще информацию о поверхностях, формирующих объект, поэтому они обеспечивают более точное описание объектов.
• Твердотельные модели представляют собой точные копии реальных объектов, так как, кроме всего прочего, содержат информацию об объеме, занимаемом этими объектами.
Пространство для трехмерного моделирования
Чтобы воспользоваться всеми возможностями трехмерного черчения предоставляемыми программой, следует переключиться из пространства AutoCAD Classic (Классический) или 2D Drafting & Annotation (Двухмерное рисование и аннотация) в 3D Modeling (Трехмерное моделирование). При переходе в пространство 3D Modeling (Трехмерное моделирование) рабочее окно программы AutoCAD приобретает несколько иной вид (рис. 9.1).
Рис. 9.1. Окно AutoCAD в пространстве трехмерного моделирования
Во-первых, изменился состав групп на вкладках в главном окне программы и инструментов на Tool Palettes (Инструментальная палитра). Например, если до этого вы работали в пространстве AutoCAD Classic (Классический), то с экрана исчезли панели инструментов рисования и редактирования, расположенные ранее по бокам. Во-вторых, при настройках по умолчанию вы не обнаружите вкладок Model (Модель) и Layout (Лист), предназначенных для переключения между пространством модели и пространством листа. Теперь для этой цели служат дополнительные кнопки, расположенные в строке состояния. Если вам более привычно работать с корешками вкладок, щелкните правой кнопкой мыши на одной из этих кнопок, а затем выполните команду Display Layout and Model Tabs (Показать вкладки листов и модели).
