Этот же вариант самолета при установке турбокомпрессоров, дополнительного бака и фотооборудования может выпускаться в качестве высотного разведчика с дальностью 2000 км и скоростью 590 км/ч на высоте 8000 м.
Крыло самолета ДДБШ, его шасси, хвостовая часть фюзеляжа, оперение и размещение пилота с его приборами остаются без изменения при использовании самолета в вариантах разведчика («Р») или бомбардировщика («Б»).
Носовая часть фюзеляжа самолета (конструктивно-съемная) увеличивается и по объему обеспечивает размещение переднего стрелка с хорошим обзором передней полусферы. Имеется два люка - нижний для
Откидывающееся сидение стрелка и вращающаяся бронеспинка обеспечивают ему подход к фотоаппаратам. Под фотоаппаратами имеется шторка, открывающая люк для съемки.
В центральной части фюзеляжа располагаются бензобаки, передний емкостью 400 кг и задний - 550 кг.
Отсек под баками, занимавшийся в ДДБШ стрелковой батареей, позволяет разместить дополнительные бензобаки, если потребуется в варианте «Р» увеличить дальность полета…
В варианте «Р» моторы М-71Ф снабжены ТК-3. Винт металлический четырехлопастной Д=3,85м постоянного числа оборотов с установкой во флюгерное положение для полета с одним остановленным мотором…
Стрелковое вооружение, общее для вариантов разведчика и бомбардировщика, состоит из 3-х пулеметов калибром 12,7 системы Березина. Пулемет носовой установки помещается в креплении типа ДБ-3 с амортизатором для компенсации веса, приходящегося на руку стрелка. Возможна установка с вращающимся колпаком и эксцентричным расположением шарнира крепления пулемета для увеличения углов обстрела.

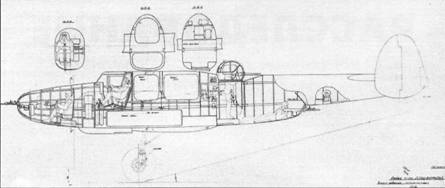

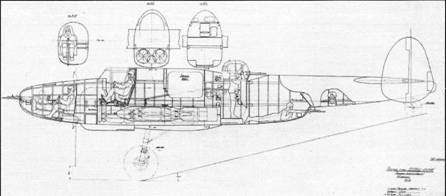

Компоновочная схема ДДБШ (вариант 4-х местного разведчика)
Основные расчетные характеристики вариантов самолетов ДДБШ
Турельная установка заднего стрелка нормального типа УТК-1. Обвод фюзеляжа перед турелью обеспечивает обстрел значительной части передней полусферы.
Люковая установка нормального типа. Запас патронов каждой установки по 200 шт.
В варианте «Б» грузовой отсек в фюзеляже и шесть отсеков в центроплане обеспечивают нормальную бомбовую нагрузку в 1350 кг.
Перегрузочный вариант - до 2500 кг с учетом наружной подвески…
Летчик защищен сзади стальной бронеплитой толщиной 15 мм, сверху, с боков - толщиной 8 мм и снизу - толщиной 6 мм. Передний стрелок защищен сзади бронеплитой толщиной 15 мм и снизу толщиной 6 мм. Бронирование заднего стрелка с боков и снизу - толщиной 4-6 мм, сзади - 15 мм.
Масляные и бензиновые баки протектированы против пуль калибра 12,7. Баки помещаются в герметизированных отсеках заполняемых, как и сами баки, нейтральным газом…»
Проект был рассмотрен в НИИ ВВС КА. В выводах Заключения по эскизному проекту отмечалось: «… Постройка самолета ДДБШ в вариантах разведчика и бомбардировщика является целесообразной, т.к. бронированный самолет со сравнительно высокими летными данными может быть использован в боевых действиях с большим успехом по сравнению с самолетами меньшей броневой защиты…
ЗАКЛЮЧЕНИЕ
1. Эскизный проект утвердить.
2. Просить НКАП дать задание т. Сухому 2-й экземпляр построить в вариантах Б и Р со следующими изменениями:
а) переоборудовать переднюю кабину под кабину штурмана и обеспечить зрительную и непосредственную связь между летчиком и штурманом;
б) обеспечить возможность размещения в задней кабине второго стрелка для обслуживания люковой установки;
в) оборудовать бомбоотсек в фюзеляже под загрузку бомбами мелких калибров;
г) обеспечить возможность подвески на наружных бомбодержателях бомб калибра 500 и 1000 кг, а также ВАП и УХАП;
д) для варианта высотного разведчика установить качающуюся установку под 2-3 АФА и фотооборудование для ночных съемок…»
В январе 1943 года, учитывая замечания и пожелания НИИ ВВС КА, приступили к проектированию четырехместного ДДБШ в вариантах бомбардировщика и высотного разведчика.
Весной этот самолет в качестве дублера Су-8 был включен в проект плана строительства самолетов и модификаций серийных самолетов на 1943 год со сроком передачи его на госиспытания 15.12.43 г.
В августе завершилось эскизное и началось рабочее проектирование самолета, получившего в переписке обозначение БББ (бронированный ближний бомбардировщик).
5 августа комиссия утвердила макет самолета БББ, но в связи с начавшейся реэвакуацией завода № 289 работы по самолету были временно прекращены.
В конце декабря 1943 года по указанию НКАП СССР ОКБ прекратило работы по БББ с 2М-71Ф, ввиду того, что «…по своим ЛТД он не превосходит серийный Ту-2 с 2М-82ФН».
РАССЛЕДОВАНИЕ
И.Л. Половников
Половников Иван Алексеевич - главный конструктор Ташкентского авиационного производственного объединения с 1972 по 1998 годы
Все, кто в той или иной мере знаком с историей отечественной авиации, знают о том, что в 1970 году над Атлантикой разбился самолет Ан-22, направлявшийся в Перу с грузом гуманитарной помощи. Об этом тогда писали все газеты, шли репортажи по радио и телевидению.
Катастрофа случилась в июле над Атлантическим океаном. Тогда в Перу произошло сильное землетрясение. Советский Союз направил гуманитарную помощь для пострадавшего населения. Туда вылетел самый большой на то время самолет в мире Ан-22 «Антей» (это был наш новейший самолет выпуска 1969 года, заводской номер 207) с вертолетом и другим имуществом, а также с 16 членами экипажа и сопровождающими на борту. После взлета из аэропорта Рейкьявик самолет, пролетев 40 минут, взорвался в воздухе и упал в море.
