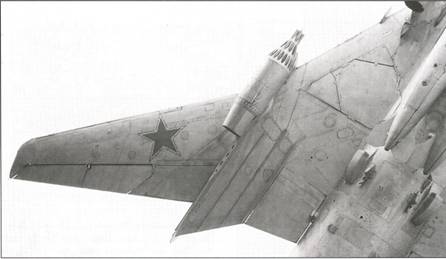

Правая консоль крыла Су-17 (зав. № 86–01). Под фюзеляжем видны узлы подвески стартовых ускорителей СПРД-110

Следует сказать, что с проблематикой обеспечения должной прочности и эксплуатационной надежности подвижного крыла конструкторы "Кулона" справились успешно и каких-либо проблем по этой части у Су-17 не отмечалось (в отличие от микояновского МиГ-23, путь которого оказался на редкость тернистым — крыло самолета потребовало продолжительной доводки, в том числе и в отношении прочности, консоли "трещали", а допустимая перегрузка машин первых модификаций по этой причине ограничивалась значением +5,0 даже при максимальной стреловидности и без боевой нагрузки, причем расправленные консоли сводили допустимую перегрузку до "троечки", что выглядело более чем скромно для истребителя).

Поперечное управление самолетом, в отличие от других машин нового поколения, у Су-17 обеспечивалось исключительно элеронами (их не имел ни один другой самолет с крылом изменяемой геометрии, ни отечественный, ни зарубежный ввиду распространенного тогда мнения о низкой эффективности элеронного управления для стреловидного крыла). Со здоровым консерватизмом конструкторы обошлись без новомодных интерцепторов и задействования в канале управления по крену дифференциально отклоняемого стабилизатора (отказ от последнего выглядел даже несколько необычно, делая Су-17 исключением среди современных сверхзвуковых боевых самолетов). Тем не менее вопрос об "обновлении" системы управления при разработке даже не поднимался: элероны с гидроусилителями исправно служили на исходном Су-7 и, памятуя о том, что "лучшее — враг хорошего", проверенное решение сохранили и на новой машине. Правда, при повороте консолей кинематика проводки элеронов с жесткими тягами приводила к некоторому перемещению золотников бустеров и элероны уходили от нейтрального положения, совместно отклоняясь вниз, хотя ручка управления при этом оставалась на месте. Такой эффект, названный провисанием элеронов, проявлялся при прохождении крыла через промежуточное положение стреловидности порядка 45°, когда увод элеронов достигал 5°; в крайних положениях консолей элероны возвращались в нормальное состояние. Помимо несколько необычной конфигурации самолета с висящими вниз элеронами, появление кривизны профиля крыла при промежуточной стреловидности с отклоненными элеронами сопровождалось небольшим пикирующим моментом.

Устранение провисания элеронов требовало серьезного вмешательства в устройство системы управления с установкой раздвижных тяг, которые бы сохраняли элероны в плоскости крыла по мере перемещения консолей, отрабатывая их увод. Однако летчики не жаловались на возникновение каких-либо неприятных особенностей и на усложнение конструкции не пошли, рассудив, что диапазоны отклонения элеронов в любом положении крыла сохранялись достаточными, как и ход ручки, и характеристики поперечного управления оставались приемлемыми.

Самолет сохранил чистые аэродинамические формы, которыми отличался его предшественник Су-7: так, коэффициент лобового сопротивления на дозвуке (со сложенным крылом) был почти на 20 % меньше, чем у микояновского истребителя- бомбардировщика МиГ-23Б в той же конфигурации. В то же время по показателю аэродинамического качества, при минимальной стреловидности равного 11,7, самолет несколько уступал конкуренту: у МиГ-23Б за счет цельноповоротного крыла с небольшим наплывом оно достигало значения 12,2. А еще МиГ-23Б обладал несколько более выигрышной сверхзвуковой аэродинамикой, унаследованной от истребителя-прототипа. При околозвуковых и сверхзвуковых скоростях, когда значительную роль начинает играть волновое сопротивление, связанное с возникновением ударных волн, коэффициент лобового сопротивления у Су-17 существенно возрастал.

Топливо размещалось в трех мягких вкладных баках и одном герметичном отсеке в фюзеляже, а также в двух кессонах консолей (как и на Су-7БКЛ). Кроме того, под самолет на держатели БДЗ-57М при замене штатных замков на специальные "баковые" с пиротолкателями, можно было подвесить до четырех дополнительных баков емкостью по 600 л, типовых и оставшихся еще с комплекта Су-7Б, или два специально разработанных для С-32 вместительных подвесных бака на 1150 литров керосина каждый. Они крепились на крайние балочные держатели неподвижной части крыла. Отработка новых подвесных баков выполнялась на Су-17 № 86–01 с марта 1971 года. Баки увеличенной емкости прошли испытания также на Су-7БКЛ и Су-7У, однако там приняты не были из-за негативного влияния на поведение самолета. В первом варианте они не оснащались носовыми дестабилизаторами, установленными позднее по результатам испытаний и предназначавшимися для быстрого отвода ПТБ после их сброса от самолета, поскольку пиротехнические толкатели держателей с отстрелом объемистых баков на должное расстояние не справлялись. Полная заправка с подвесными баками достигала 6900 л, а без них — 3400 л (здесь и далее под вместимостью баков понимается их эксплуатационная емкость, за вычетом невырабатываемого остатка). Это обеспечивало приемлемую дальность полета, несмотря на возросший вес серийных машин и прежнюю силовую установку, неэкономичность которой оставалась той еще проблемой.

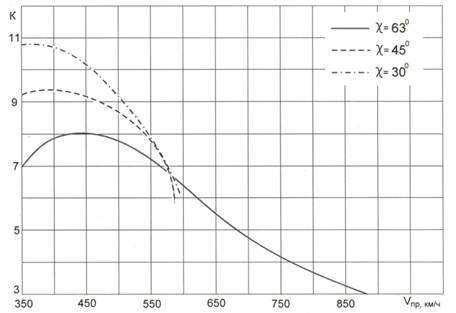

Зависимость аэродинамического качества горизонтального полета самолета Су-17 на высоте 10000 м от скорости полета при различной стреловидности крыла

На самолете был установлен турбореактивный двигатель ОКБ А. М. Люльки АЛ-7Ф1-250. Он развивал тягу 6800 кгс на максимальном режиме и 9600 кгс на полном форсаже. ТРДФ этой модификации отличались от своих предшественников дублированной автоматикой компрессора и системой высотноскоростной коррекции приемистости двигателя, предназначенной для сокращения времени приемистости двигателя в диапазоне высот 0 — 5500 м и скоростях более 150 км/ч. Лопатки первой и второй ступеней компрессора выполнялись из титана. Этот материал к тому времени в СССР прошел достаточную технологическую отработку, а его стоимость со временем удалось снизить до уровня цены качественного алюминиевого сплава.

Для управления конусом и створками перепуска воздуха входного устройства Су-17 оснащался электрогидравлической системой управления воздухозаборником ЭСУВ-1В (она же устанавливалась и на Су- 75 различных модификаций), но с одним новшеством — для улучшения работы двигателя на земле и скоростях полета менее 400 км/ч (на этих режимах через воздухозаборник к двигателю подводилось гораздо меньше воздуха, чем требовалось, что сильно снижало его тягу) створки под действием разрежения в канале имели свободный ход внутрь, благодаря чему к двигателю поступал дополнительный воздух и его тяга увеличивалась примерно на 6 %. После набора скорости створки автоматически захлопывались из-за выравнивания давления внутри канала и обтекающего потока воздуха снаружи. В дальнейшем это удачное решение нашло применение на всех последующих модификациях самолета, независимо от типа двигателя и геометрии его воздушного канала.

Несколько изменилось шасси самолета — установили новую управляемую носовую опору, поменялась кинематика, были доработаны створки. Во избежание попадания грязи в нишу передней стойки передняя пара ее створок при движении по земле закрывалась, защищая от загрязнения замки и шарнирные механизмы. Для главных опор шасси были разработаны, испытаны и приняты в опытную эксплуатацию специальные лыжи (или, как их называли в документах, — лыжные приставки к главным стойкам шасси). Они устанавливались на место тормозных колес КТ-69/ 4LU (880 х 230 мм), при этом на передней ноге оставалось штатное нетормозное колесо К2-106А (660 х 200 мм). Управление поворотом переднего колеса (угол разворота ±27°) осуществлялось летчиком отклонением педалей управления рулем направления при помощи одноступенчатого механизма разворота (МРК). При его отключении система работала в режиме демпфирования колебаний, переднее колеса становилось самоориентирующимся, а управление самолетом на земле осуществлялось при помощи раздельного торможения колес основных стоек шасси.

Лыжи с титановыми полозьями можно было использовать на грунтовых ВПП с прочностью покрытия 8 кгс/см 2или меньше и аэродромах с укатанным снежным покровом. При отработке системы проблемы возникали с поведением машины на скользком снежном или грязевом покрытии, где самолет на лыжах норовил стронуться с места уже при газовке двигателя. Для удержания С-32 на старте и аварийного торможения, начиная с самолета № 87–01, сразу же за носком лыжи размещался мощный титановый башмак, выдвигавшийся из полоза под действием пневмоцилиндра. Лыжи планировалось оснастить и системой смазки, уменьшающей их трение и износ при движении на лыжах по сухим и липким грунтам (особенно на небольших скоростях при рулежке), а также для исключения примерзания в зимнее время к грунту и снегу. Она включала размещенные в центроплане воздушные баллоны вытеснительной системы подачи жидкости к полозьям для принудительной смазки скользящих поверхностей спиртоглицериновой смесью под давлением. Однако она так и не была внедрена в эксплуатацию. В связи с этим, начиная с машины № 90–01, узлы для установки оборудования были упразднены. Новые лыжи, тем не менее, остались. Они были заметно лучше ранних образцов и все же ими предпочитали не пользоваться. Полозья без системы смазки примерзали к снегу, а для доставки самолета на ВПП и его перемещения после посадки в большинстве случаев требовалось под каждую лыжу подогнать специальную колесную буксировочно-рулежную тележку. Она могла тормозиться воздухом от пневмосистемы самолета с управлением из кабины. В конечном итоге "зимняя обувь" так и не прижилась на машине, оставаясь лежать на складах мертвым грузом — ВПП по-прежнему регулярно чистили от снега силами личного состава, а с грунта летали редко.

Испытания лыжного шасси на грунтовых площадках разной плотности с травяным и другим покрытием велись на машине № 86–02. Отработка лыжного шасси продолжалась и позже, включая более новые модификации самолета, пусть и не будучи востребованным в строю (просто задание это оставалось не снятым заказчиком со времен, когда всех и вся пытались научить летать с земли), но подтверждало шуточное определение научно-исследовательской работы как возможности удовлетворения собственного любопытства за государственный счет).

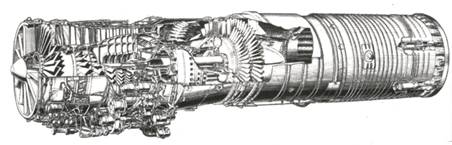

Авиационный турбореактивный двигатель АЛ-7Ф1-250, устанавливавшийся на истребителе-бомбардировщике Су-17

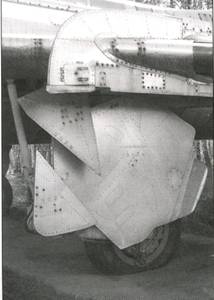

Щитки главной опоры шасси самолета Су-17

Для сокращения длины разбега могли использоваться уже отработанные на Су-7БМ сбрасываемые пороховые ускорители СПРД-110, развивающие кратковременную тягу до 3000 кг, а для уменьшения длины пробега при посадке самолет оснащался парашютно-тормозной установкой ПТ-7БУ по типу применявшейся на Су-7БКЛ с объемистым контейнером в основании киля и двумя парашютами площадью 25 м 2каждый. Такая система была куда эффективнее обычной с одним "тормозником" и доказала свои выгоды в эксплуатации.
