Для разработки такого вертолета в США развернули конкурсную программу AAFSS (Advanced Airial Fire Suppot System), победителем которой признали винтокрыл YAH-56A «Шайен» фирмы «Локхид». Однако, пройдя летные испытания, он не был запущен в серийное производство (две катастрофы и цена около 10 млн. долларов за 1 шт.
– наиболее вероятные тому причины). Тем временем фирма «Белл», несмотря на неудачу в конкурсе, разработала на базе UH-1 промежуточный вариант боевого вертолета и уже через 11 месяцев передала его армии для оценочных испытаний, по результатам которых получила контракт на 1 млн. долларов и за шесть месяцев построила вертолет AH-1G «Кобра». В сентябре 1967 г. поступили первые сообщения об успешных действиях этих машин во Вьетнаме.

С весны 1968 г. AH-1G, оснащенный ПТУР TOW, рассматривался уже в качестве основного противотанкового средства в Европе. Все дальнейшие модификации «Кобры» вплоть до последней AH-1W Super Cobra имели аналогичное назначение. (Вообще семейство вертолетов «Кобра» фирмы «Белл» - весьма наглядный пример удачного, экономически выгодного усовершенствования боевых машин.) И хотя во Вьетнаме борьба с танками носила эпизодический характер, американцы сумели выработать тактику нанесения удара по ним: впереди ударной группы на вертолете ОН-6 летит разведчик (он же командир); его прикрывают и подавляют войсковые средства ПВО одна-две «Кобры»; ударная группа (2 AH-1G) подходит на высоте 20 м к району цели, за 3-4 км по команде разведчика делает «горку» (300 м), с дистанции 1,5 км пускает ПТУРы и с резким разворотом со снижением до 10 м уходит от цели.

Применение вооруженных многоцелевых UH-1 и вертолетов огневой поддержки AH-1G на поле боя стало вторым важнейшим уроком Вьетнама. Более того, полученный опыт выбил главный козырь у скептиков о якобы чрезмерно высокой уязвимости вертолетов от средств ПВО. Так, боевые потери вертолетов США за 10 лет войны (1961-1971 гг.) составили 1900 машин, а небоевые - 2300 (!). Одно попадание пули в вертолет приходилось на каждые 590 боевых вылетов, один вертолет подбивали огнем с земли за 6600 вылетов, а на 19700 боевых вылетов приходился только один полностью уничтоженный вертолет. В Лаосе ввиду сравнительно более сильной ПВО потери оказались больше. В Афганистане в 1988 г. один потерянный советский вертолет приходился на 2273 вылета. А как будет выглядеть эта ситуация в Европе, в других насыщенных зенитными средствами регионах?

Для ответа на этот вопрос на территории ФРГ проводились маневры с участием войск США и Канады, в ходе которых выполнено 30 экспериментов: в дуэльной ситуации с одной стороны действовали AH-1G «Кобра» и ОН-58 «Кайова», а с другой - танки «Леопард» и зенитные установки «Вулкан». Пуск ПТУР TOW с вертолетов и стрельба из зенитных пушек имитировались лазерным лучом с соблюдением всех реальных условий наведения и прицеливания. В ходе экспериментов зенитным огнем было «сбито» 10 «Кобр» и 4 «Кайовы», тогда как вертолеты «уничтожили» 167 танков и 29 установок «Вулкан» (соотношение 1:12). Подтверждением эффективности вертолета в качестве «антитанка» стал опыт применения их на Ближнем Востоке в октябре 1973 г., когда 18 израильских вертолетов за один вылет уничтожили 90 (!) египетских танков, не потеряв при этом ни одной машины. Признание вертолета как ударного летательного аппарата стало окончательным и бесповоротным, и в ряде стран приступили к созданию своих вариантов вертолета-штурмовика (см. табл.).

В Советском Союзе в 1967 г. к разработке такой машины приступило ОКБ М.Л. Миля. За основу взяли несущую систему Ми-8, внесли в нее необходимые конструктивные изменения, в частности, уменьшили диаметр несущего винта. В 1969 г. новый вертолет В-24 [* Заводской шифр.] уже летал, а в самом начале 1971 г. первые четыре серийных Ми-24А поступили в Центр боевой подготовки и переучивания летного состава [** В дальнейшем Ми-24 поставлялся заказчикам из 22 стран. В 1992 г. его выпуск прекращен.]. Титул этому вертолету присвоили длинный, как у испанского гранда - «Универсальный армейский транспортно-боевой». Концепция, заложенная в таком названии, была выдержана во всех последующих модификациях, хотя они даже внешне значительно отличаются от Ми-24А (тандемные кабины экипажа имеют «самолетное» остекление).

Дабы не задерживать серийный выпуск, Ми-24А вооружили тем, что было под рукой. Это и примитивная подвижная стрелковая установка НУВ-1 с простеньким коллиматорным прицелом,это и неэффективные для использования с вертолета радиокомандные ПТУР 9М17М «Фаланга», наводимые оператором с помощью кнюппеля по линии «глаз-цель»; это и самолетные блоки НУР, рассчитанные на большие скорости и перегрузки и потому неоправданно тяжелые для вертолета. Последующие модификации Ми-24 оснащены более эффективным вооружением (см. табл.)

Концепция транспортно-боевого вертолета принципиально отличается от концепции вертолета огневой поддержки, но это еще не означает, что она не жизнеспособна. Боевые действия в Афганистане показали, что Ми-24 с десантниками на борту (они могут вести огонь из табельного оружия, наращивая наступательную мощь вертолета) способен автономно выполнять целый ряд задач. К тому же, Ми-24 выделяется своими достаточно высокими летно-техническими характеристиками.

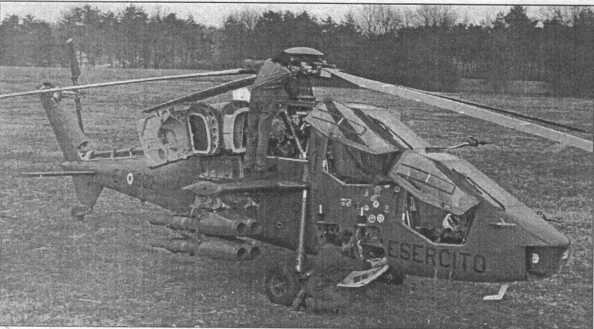

Итальянский боевой вертолет А. 129 «Мангуста»

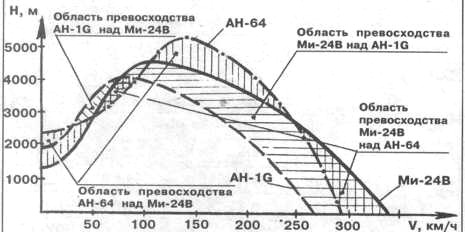

Высотно-скоростные характеристики вертолетов

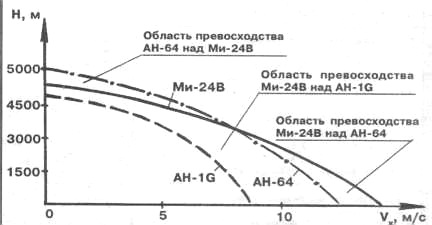

Сравнительные характеристики скороподъемности вертолетов

Как штурмовик Ми-24 вполне сопоставим с «Коброй». Коэффициент его боевого потенциала [*** Коэффициент боевого потенциала - показатель эффективности летательного аппарата в сравнении с аналогом, выражающий, во сколько раз больше (меньше) данный ЛА может уничтожить целей на одну боевую потерю, чем аналог.] при выполнении ударных задач в сравнении с AH-1G составляет: для Ми-24Д - 0,9; Ми-24В - 1,0; Ми-24П - 1,2. Об эффективности Ми-24 как штурмовика говорит и такой расчетный пример: для поражения взводного опорного пункта батарея 122-мм гаубиц за 15 мин. должна выпустить 900 снарядов; вертолеты выполняют эту задачу одним вылетом звена. Применение Ми-24 в конфликтах в Афганистане, Иране, Ираке, Анголе, Сирии, Ливии, Йемене, Эфиопии показало, что он является надежным средством огневой поддержки сухопутных войск.

Можно считать, что семейство вертолетов Ми-24, так же, как и семейство АН-1, относится к первому поколению боевых вертолетов. Дальнейшее развитие этого класса ЛА во многом определилось появлением в 1983 г. американского вертолета огневой поддержки АН-64А «Апач» отделения «Хьюз» корпорации «Макдонелл Дуглас». Впервые в истории ударный вертолет создавался не как модификация транспортного, а как полноценный боевой комплекс с учетом опыта применения ВОП в Индокитае и возможности использования на различных театрах военных действий. Его коэффициент боевого потенциала по отношению к «Кобре» при поддержке наземных войск составляет 1,8, а при борьбе с танками - 3 (!). Этих показателей удалось добиться благодаря принятию широкого комплекса мер по совершенствованию всех составляющих его боевой эффективности: конструкции, вооружения, оборудования, ЛТХ и тактики применения. Такой подход к созданию характерен вообще для всех боевых вертолетов второго поколения, например, для Ми-28, Ка-50, итальянского А. 129, южноафриканского Rooivalk, франко-германского РАН-2 Tiger и др.

Как правило, конструкция этих машин содержит ряд особенностей, образующих «систему живучести». К ним относятся: бронирование жизненно важных элементов вертолета, включая кабину экипажа с бронестеклами; защита более важных элементов менее важными; многократное резервирование некоторых систем,в первую очередь системы управления; применение ряда агрегатов с пониженной чувствительностью к боевым повреждениям, например, многолонжеронных лопастей несущего винта, эластомерных втулок, сохраняющих работоспособность при вытекании масла редукторов, протек- тированных топливных баков с заполнителями, использование в трансмиссии специальных сплавов с уменьшенной скоростью распространения трещин; применение в конструкции планера энергопоглощающих элементов, за счет деформации которых при ударе о землю снижаются нагрузки на экипаж; установка средств аварийного покидания; снижение визуальной, радиолокационной, инфракрасной и акустической заметности, уменьшение пылеобразования при полете у земли.

Система вооружения боевых вертолетов второго поколения отличается повышенной дальностью и точностью стрельбы, что позволяет им находиться в зоне эффективного огня войсковой ПВО противника минимальное время. По точечным бронированным целям применяются управляемые ракеты с автономной системой наведения (цель при этом должна подсвечиваться лазерным лучом), по площадям стрельба ведется из турельных пушек калибра 20-30 мм и различными НУРС.

Оборудование этих машин, как правило, содержит системы обнаружения и прицеливания, в том числе нашлемные-, основанные на разных физических принципах работы, и позволяет в течение 3-10 секунд опознать цель и произвести необходимые расчеты для стрельбы, причем в любое время суток и в любых погодных условиях.
