количество РБУ (тип РБУ) 2 (ABCAS/SSTS)
СУDLT 309
Авиационное:
количество х тип вертолетов. 1 х «Suahawk» SH - 70L системы
LAMPS 111 Block 11
оборудование ВПП. светотехническое с системой
принудительной посадки RAST
тип ангара палубный
Радиоэлектронное:
БИУС AEGIS Baseline 5 Phase III (DANCS)
с системами Link 11/16, SATCOM
РЛС обнаружения ВЦ и НЦ AEGIS SPY-1D/F
РЛС обнаружения НЦ SPS-67 (RAN 12S)
ОЭСУ. «Sirius»
средства РТР. «Einath»
активные средства РЭБ. «Aldebaran»
пассивные средства РЭП
(количество
система противоторпедной защиты.SLQ-25 «Nixie»

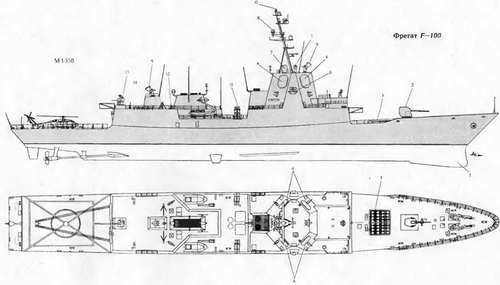

Решение о постройке четырех многоцелевых фрегатов нового поколения Совет министров Испании принял 24 января 1997 г. Проектирование велось с сентября 1992 по июль
1995 г., а затем было продлено до июля
1996 г. в связи с установкой на корабле ЗУР коллективной обороны AEGIS. Проектирование шло в тесном сотрудничестве с Германией и Нидерландами в рамках совместной программы по созданию национальных фрегатов ПВО (F 24 для Германии и LCF для Нидерландов). При этом, несмотря на национальные различия, 24 единые системы разработаны для всех трех стран.
Архитектурный облик корабля разработан с учетом технологии «SteaIth». Ангар рассчитан на два вертолета, но в обычных условиях будет использоваться лишь одна машина. Электроустановка включает в себя четыре ДГ по
1100 кВт, работающих на общую сеть. Корабль оснащен системой стабилизации качки с активными рулями и скуловыми килями. Мореходность по использованию оружия обеспечивается при волнении моря до 6 баллов включительно. В проект заложен запас водоизмещения 450 т, так что максимально допустимое водоизмещение может достигать 6 250 т. Корпус из стали АП-36. Имеется четыре палубы. В конструкции, наряду с локальным бронированием кевларом жизненно важных зон, применены специальные противопожарные покрытия.
Использованные на F 100 АСБУ с РЛС SPY-ID, близкие по конструкции к системе AEGIS Baseline 5, имеют ряд улучшений, приближающих их к AEGIS Baseline 6 Phase 1. РЭВ и программное обеспечение разработаны фирмой FABA (Испания) так, чтобы гарантировать совместимость вооружения производства США и Испании. В дальнейшем возможна установка американских КР BGM-109 с «Tomahawk». Кроме того, на корабле будет установлена низкочастотная активно-пассивная ГАС ATAS с ГПБА.

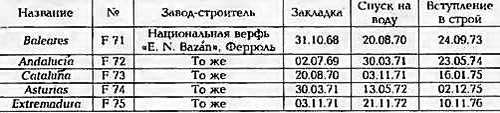

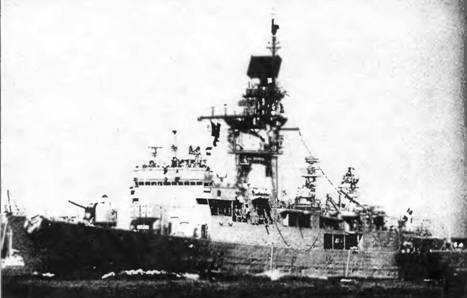

Тип Baleares [F70) - 5 единиц
ФРЕГАТ С ATAL UNA
Водоизмещение, т:
стандартное 3 350
полное.4 177
Главные размерения, м:
длина наибольшая (по КВЛ) 133,6 (126,5)
ширина наибольшая.. 14,3
осадка при полном водоизмещении. 4,6
осадка наиболее выступающей частью.. 7,8
Главная энергетическая установка:
тип„ ПТУ
количество
ТЗА -– суммарная мощность, л.с. 1 «Westinghouse» - 35 000
количество главных котлов (параметры пара) 2 V24 (84,4 кг/см2; 510°С)
количество гребных винтов. 1 ВРШ
Скорость хода наибольшая, уз 28
Дальность плавания ходом 20 уз, мили. 4 500
Экипаж, чел. (в том числе офицеров). 256(15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Нагрооп»
количество ПУ х направляющих (тип ПУ) 2x4 (ТПК)
боекомплект..8 ПКР RGM-84C или RGM-84G
СУ.SWG-1A
Зенитный ракетный комплекс:
тип комплекса. ((Standard SM-1MR»

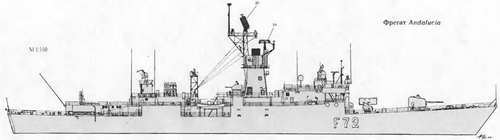

1. Форпик
2. Кладовые
3. Помещение шпилевых машин
4. Подбашенное отделение 127-мм АУ (погреб 127-мм патронов)
5. Помещение вспомогательного гидроакустического оборудования
6 Цепной ящик
7, Кубрики личного состава
8, Гидроакустический пост
9. Техническая кладовая
10. Пост управления связью It. Канцелярия
12. Радиостанция
13 Отсек вспомогательных механизмов 14. Котельное отделение 15 Машинное отделение
16. Столовая личного состава
17. Отсек рефрижераторных машин
18. Туннель гребного вала
19. Столовая унтер-офицеров
20. Каюты уитер-офицеров
21. Помещение насосов
22. Отсек вспомогательных механизмов
23. Торпедный погреб
24. Пост постановки буксируемой антенны ГАС SQS-35V
25. Румпельное отделение
26. Обтекатель антенны ГАС SQS-56
27. Балластные цистерны
28. Якорная ниша
29. Топливные цистерны
30 Цистерны пресной воды
31 127-мм АУ
32. ПУ ПАРК ASROC
33. Погреб ПЛУР
34. Помещение вспомогательного оборудования БИП
35. БИП
36. АП навигационной РЛС 'Pathfinder"
37. АП системы Мк 68 CFCS с АП РЛС SPG-53B
38. АП системы SATCOM
39. АП РЛС SPS-10
40. АП РЛС SPS-52B
41. 20-мм АУ 'Meroka'
42. Подбашенное отделение 20-мм АУ
43. АП РЛС RAN 12L
44. АП РЛС SPC-51C
45. ПУ Мк 22 мод. 0
46. Погреб ЗУР
количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 22 мод. 0)
боекомплект. 16 ЗУР RIM-66B
СУМк 74 с РЛС SPG-51C
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 х I - 127/54 (Мк 42 мод. 9)
боекомплект.600 выстрелов
СУ Мк 68 GFCS с РЛС SPG-53B
количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока»)
РЛС сопровождения цели.RAN 12L
ОЭСУ.2 х VPS 2
Противолодочное-
тип комплекса..ASROC
количество ПУ х направляющих (тип ПУ). 1x8 (Мк 112)
боекомплект.. 16 ПЛУР
количество ТА х труб (тип ТА) 4х 1 - 324-мм (Мк 32 мод. 5)
боекомплект8 торпед Мк 46 мод. 5
количество ТА х труб (тип ТА). 2 х 1 - 484-мм (Мк 25)
СУ.Мк 114
Радиоэлектронное:
БИУС«Tritan I» с системами Link 11, «Saturn» SATCOM
РЛС обнаружения ВЦ.SPS-52B
