РЛС обнаружения НЦ SPS-10
РЛС навигационная. «Pathiinder»
система целеуказания. WDS Мк 4/5
ПРН спутниковой навигационной системы TACAN. SRN 15
средства РТР«Deneb» или Мк 1600
активные средства РЭП. «Canopus» или Мк 1900
пассивные средства РЭП
(количество ПУ х направляющих)SRBOC Мк 36 мод. 2 (4 х 6 - 130-мм ПУ)
ГАС с антенной в бульбообразном обтекателе SQS-56
ГАС с буксируемой антенной SQS-35V
Проект этих кораблей был разработан на базе американского многоцелевого фрегата типа Кпох. Работы над ним начались в соответствии с контрактом, заключенным между правительствами Испании и США 17 ноября 1964 г. Одновременно последовал заказ на все пять кораблей. Проектирование велось при активном участии американских специалистов. 31 марта 1931 г. США

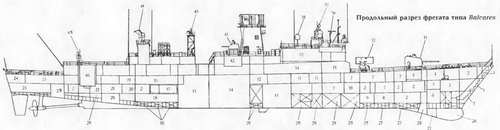

С точки зрения конструкции корпуса и состава большей части систем вооружения, Baleares практически полностью повторяет Кпох. В отличие от базового проекта вместо ангара для хранения вертолета и ВПП он имеет ПУ ПКРК «Нагрооп», ПУ ЗРК «Standard SM-1М», погреба для хранения ЗУР и соответствующую систему управления огнем. Корабль имеет 19 поперечных водонепроницаемых переборок, из которых 12 главные. Корпус и надстройка спроектированы по продольной системе набора. До главной палубы корпусные конструкции выполнены из стали HY-80, выше - из алюминиевого сплава. Обшивка бульбового обтекателя также выполнена из стали HY-80 и облицована изнутри вибродемпфирующим покрытием. Набор -в виде сетчатой конструкции. Чистота обработки поверхности обтекателя доведена до 125 мкм.
Производительность котлов 54 200 кг/ч перегретого пара. При одном действующем котле обеспечивается скорость хода 22 уз. Установлен малошумный 5-лопастной ВРШ диаметром 4,57 м правого вращения с шагом 4,6 м на относительном радиусе 0,7. Для снижения подводного шума ВРШ оборудован системой PRAIRIE, а корпус -MASKER. Эти системы обслуживаются двумя турбокомпрессорами с давлением 1,75 кг/см^.
Корабельная ЭЭС состоит из трех ТГ и одного ДГ мощностью по 750 кВт, напряжением 450 В, частотой 60 Гц. Две автономные дистил-ляционные установки имеют производительность по 45,5 тыс.л/сут. Противопожарная водяная система снабжена четырьмя насосами. Предусмотрены две автономные системы пожаротушения, обслуживающие КО и НВМО. Четыре независимые утлекислотные системы пожаротушения обслуживают особо опасные в пожарном отношении помещения - погреба ракет, кладовую красок и т.п. Запас топлива 750 т.
В период с 1985 по 1986 гг. все фрегаты данного типа в Ферроле (на верфи фирмы «Bazan») прошли модернизацию, связанную с установкой платформ для ЗАК «Мегока», монтажом систем Link II и БИУС «Тгйап I». В 1991 г. была завершена очередная модернизация. В ходе ее была обеспечена возможность использования кораблей в составе группировки «АИа», установлены ЗАК, заменены ГАС SQS-23 на более совершенные SQS-56 и смонтированы две пусковые установки системы SRBOC.

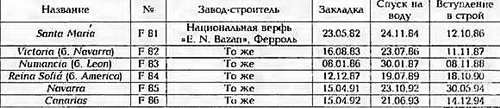

Тип Santa Maria (OliverH. Perry) - 6 единиц
ФРЕГАТ NAVARRA
Водоизмещение, т:
стандартное 3 610
полное 3 969
Главные размерения, м:
ддина наибольшая (по КВЛ). 137,7 (125,9)
ширина наибольшая,. 14,3
осадка при полном водоизмещении 4,52
осадка наиболее выступающей частью.6,6
Главная энергетическая установка:
гип. газотурбинная
количество х тип ГТД -
– суммарная мощность, л. с 2 х Fiat GE LM 2500 - 41 000
количество гребных винтов.. 1 ВРШ
количество ВДРК - суммарная мощность, л.с.. 2 - 650
Скорость хода, уз:
наибольшая. 29
под ВДРК 4
Дальность плавания ходом 20 уз, мили 4 500
Экипаж, чел. (в том числе офицеров) 223 (13)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса. «Нагрооп»
Зенитный ракетный комплекс:
тип комплекса.«Standard SM-1MR»
количество ПУ х направляющих (тип ПУ) 1 х 1 (Мк 13 мод. 4)
боекомплект..8 ПКР RGM-84C и 32 ЗУР RIM-66B
Артиллерийские
кочплексы:количество АУ х стволов (тип АУ) 1 х 1 -76/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ) 1 х 12 -20-мм («Мегока» мод. 2А или мод. 2В) РЛС УО. VPS 2 '*
Противолодочное:
количество ТА х труб (тип ТА). 2 х 3 -324-мм (Мк 32 мод. о)
боекомплект. 24 горпеды Мк 46 мод. 5
Авиационное:
количество х тип вертолетов.2 х «Seahawk» S-70L системы LAMPS III
оборудование ВПП светотехническое с системой
принудительной посадки RAST

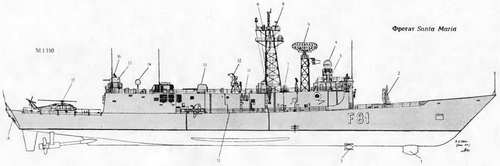

1. Обтекатель ГАС AN/SQS-56
2. ПУ Mk 13 иод. 4
3. ВДРК
4. АП системы Мк 92 мод. 2
5. АП комплекса "Nettunel"
6. АП РЛС SPS-49 (V) 5
7. ПУ НУРС системы SRBOC Mk 37 8 АП РЛС SPS-55
9. АП РЛС RAN 30 L/X
10. Пост приема-передачи грузов на ходу в море
11. 324-мм ТА
12. АП РЛС STIR
13. 76-мм АУ
14. АП системы SATCOM
15. 20-мм АУ "Мегока''
16. АП РЛС VPS 2
17. Вертолет "Seahawk"
18. Порт ГБПА ГАС AN/ SQR-19 (V) 2
тип ангара. палубный
Радиоэлектронное:
БИУС IPN 10 с сисгемой Link 11,
SSO-28 системы LAMPS III
РЛС обнаружения ВЦ SPS-49 (V) 5
РЛС обнаружения НЦ. SPS-55
РЛС навигационная SPS-67 или тип 1650/9
система целеуказания WDS Мк 4/5
СУ ПКР, ЗРК и 76-мм АУ Мк 92 мод. 2 с РЛС RAN 30 L/X
(RAN12L + RAN30X) -для ПКР и АУ и с РЛС STIR-для ЗРК
активные средства РЭП «Nettunel» 2', Мк 3000 «Neptune» 3*
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 37 (4 х 6 - 130-мм)
ГАС с подкильной антенной AN/SOS-56
ГАС с ГПБА AN/ SQR-19 (V) 2
система противоторпедной защиты. SLQ-25 «Nixie»
" Для мод. 2В с ОЭСУ «Enosa».
Контракт на постройку в Испании по лицензии США трех фрегатов типа Oliver Н. Perry был заключен 29 июня 1977 г. Четвертый корабль был заказан 19 июля 1986 г., а пятый и шестой -28 декабря 1989 г. На их приобретение правительство США выделило 400 миллионов долларов. Несмотря на эту помощь, реализация программы шла крайне медленно. Так, например, первые два корабля серии строились больше четырех лет, хотя все главные и вспомогательные механизмы, а также ряд модулей поставлялись из США. Отсутствие средств заставило отказаться от приобретения еще четырех однотипных фрегатов. В отличие от прототипа данные корабли изначально были приспособлены для базирования вертолетов системы LAMPS III, а ЗАК «Vulcan Pha-lanx» заменили на ЗАК «Мегока». Кроме того, они имеют расширенный (на 0,6 м) и укороченный в надводной части (на 0,4 м) корпус, а также активные бортовые управляемые рули успокоителя качки. Последние фрегаты серии благодаря отработанной технологии строились в среднем чугь больше двух лет. Navarra и Canarias имеют на вооружении ЗАК «Мегока» мод. 2R с ОЭСУ «Enosa». Все корабли могут быть оснащены системами SCOT 3 и SATCOM. ЭЭС состоит из четырех ДГ типа Kato-Allison 114-DooI мощностью по 1000 кВт каждый. Navarra и Canarias имеют специальные гидродинамические наделки в кормовой части, которые за счет снижения сопротивления обеспечивают экономию топлива порядка 6%. Запас топлива 587 т. Корабли оснащены системами снижения подводного шума PRAIRIE/ MASKER.

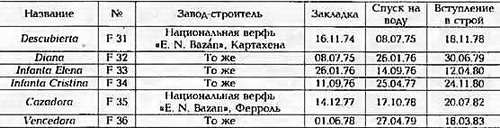

Тип Descubierta - 6 единиц
ОСНОВНЫЕ ТАКТИКО ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ
Водоизмещение, т:
стандартное. 1233
полное 1666
Главные размерения, м:
длина наибольшая 88,8
ширина наибольшая. 10,4
осадка наиболее выступающей частью,. 3,8
Главная энергетическая установка:
