Тип Brahmaputra (mod Godavari) - 3 единицы
ФРЕГАТ BRAHMAPUTRA
Водоизмещение, т:
стандартное 3 860
полное 4 980
Главные размерения, м:
длина наибольшая 127,3
ширина наибольшая. 14,5
осадка при полном водоизмещении 4,5
осадка наиболее выступающей частью9
Главная энергетическая установка:
типКТУ
количество х тип ТЗА -
– суммарная мощность, л.с.2 х Bhopal Eng.- 31 000
количество х тип главных котлов
(параметры пара) 2 х «ВаЬсоск amp; Willcox» (38,7 кг/см2; 450°С)
количество гребных винтов2 ВФШ
Скорость хода наибольшая, уз.27
Дальность плавания ходом 12 уз, мили. 4 500
Экипаж, чел. (в том числе офицеров) 313 (40)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Уран»
количество ПУ х направляющих 4x4
боекомплект. 16 ПКР Х-35
Зенитный ракетный комплекс:
тип комплекса «Оса-МА»
количество ПУ х направляющих (тип ПУ) 1 х 2 (ЗИФ-122)
боекомплект. 20 ЗУР 9МЗЗ
Артиллерийские комплексы:
количество АУ х стволов (тип АУ)..1x1 - 7Ь/62 («ОТО Ме1ага»)
количество АУ х стволов (тип АУ). 4x1 - 30-мм (АК-630)

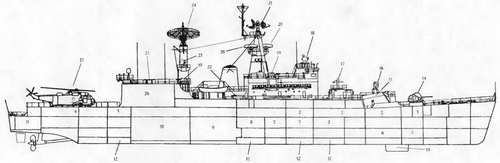

ПРОДОЛЬНЫЙ РАЗРЕЗ ФРЕГАТА GODAVARI
1. Подбашенное отделение 57-мм АУ
2. Кубрики личного состава
3. Камбуз
4. Столовая
5. Погреб 57-мм патронов
6. Помещения акустиков
7. БИУС
8. ПЭЖ
9. Котельное отделение
10. Машинное отделение
11. Румпельное отделение
12. Топливные цистерны
13. Обтекатель ГАС SQS-505
14. 57-мм АУ
15. ПУ ПКРК П-20
16. АП РЛС СУАО'Барс"
17. ПУ ЗРК "Оса-МА"
18. АП СУОЗРК "Оса-МА"
19. 30-мм АУ
20. АП навигационной РЛС ZW06
21. АП РЛС "Ангара"
22. 324-мм ТА
23. АП РЛС МР-104
24. АП РЛС LW08
25. ПУ НУРС комплекса "Super Barricarle"
26. Ангар
27. Вертолет "Sea King" Mk 42
СУ «Вымпел»
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)
боекомплект.б торпед A244S
Авиационное:
количество х тип вертолетов.1 х «Sea King» Mk 42
оборудование ВПП светотехническое с системой
принудительной посадки BEARTRAP
тип ангара палубный
Радиоэлектронное:
БИУС РЛС-10
РЛС обнаружения ВЦLW 08
РЛС обнаружения ВЦ.DA 05
РЛС управления огнем.3 х STIR 180
РЛС навигационная ZW 06
РЛС навигационная тип 978
средства РТРINS-3
активные средства РЭП.тип 667
пассивные
средства РЭП(количество ПУ х направляющих) «Super Barricade* (2 х 12- 102-мм)
ГАС с подкильной антенной. APSOH
ГАС с ГПБА DSBV-62
ГАС классификации цели с подкильной антенной тип 162М
Корабли типа Brahmaputra являются развитием фрегатов типа Codavari В отличие от базового проекта у них увеличены размеры корпуса, иной состав ракетного, артиллерийского и радиоэлектронного вооружения. ЭЭУ состоит из двух ТГ по 750 кВт и трех ДГ по 500 кВт.
Тип Godavari (тип 16) - 3 единицы

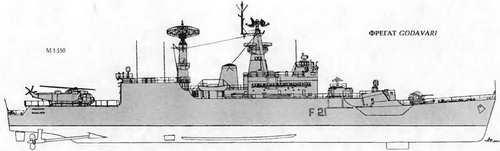

ФРЕГАТ CODAVARI
Водоизмещение, т:
стандартное 3 650
полное. 4 620
Главные размерения, м:
длина наибольшая 126,5
ширина наибольшая. [4,5
осадка при полном водоизмещении. 4,5
осадка наиболее выступающей частью9
Главная энергетическая установка:
тип КТУ
количество х тип ТЗА -
– суммарная мощность, л.с. 2 х Bhopal Eng.- 31 000

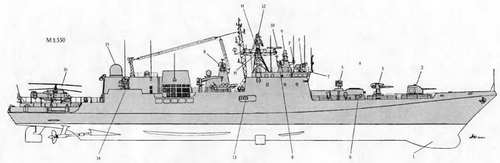

ФРЕГАТ BRAHMAPUTRA
1. 76-мм АУ
2. Обтекатель ГАС APSON
3. ТПК ПКРК "Уран"
4. АП РЛС STIR 180
5. ПУ ЗРК "Оса-МА"
6. 30-мм АУ
7. АП навигационной РЛС ZW06
8. АП РЛС DA 05
9. 324-мм ТА
10. АП РЛС LW08
11. ПУ НУ PC системы "Super Barricade"
12. Вертолет "Sea King" Mk 42
количество х тип главных котлов
(параметры пара)2 х «ВаЬсоск amp; Willcox» (38,7 кг/см''; 450°С)
количество гребных винтов. 2 ВФШ
Скорость хода наибольшая, уз.27
Дальность плавания ходом 12 уз, мили 4 500
Экипаж, чел. (в том числе офицеров).313 (40)
Вооружение:
комплекс противокорабельных ракет.
тип комплекса.П-20М
количество ПУ х направляющих (тип ПУ) 2x2 (ангар)
боекомплект 4 ПКР П-15М
Зенитный ракетный комплекс:
тип комплекса «Оса-МА»
количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)
боекомплект..20 ЗУР 9МЗЗ
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).1 х 2 - 57/70 (АК-725)
СУ.«Барс»
количество АУ х стволов (тип АУ). 4 х 2 -30-мм (АК-230)
СУ. «Рысь» с РЛС MP-104
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3-324-мм (ILAS 3)
боекомплект.6 торпед A244S
Авиационное:
количество х тип вертолетов 2 х «Sea King» Mk 42 или 1 х «Chetak»
оборудование ВПП светотехническое с системой
принудительной посадки BEARTRAP
тип ангара.. палубный
