Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)
Шрифт:
боекомплект 12 торпед Мк 46 мод. 5 или A244S
количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм «Bofors»
боекомплект 24 РГБ «Erica» или 20 РГБ «Nelli»
Авиационное:
количество х тип вертолетов 1 х «Wasp» 4'

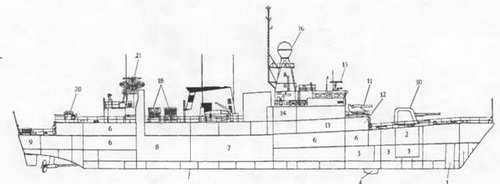

Продольный разрез фрегата Fatahillah
1.
2. Подбашенное отделение 120-мм АУ
3. Погреб 120-мм патронов
4. Обтекатель ГАС PHS 32
5. Помещения акустиков
6. Кубрики личного состава
7. Носовое машинное отделение (ГТД)
8. Кормовое машинное отделение (ДД)
9. Румпельное отделение
10. 120-мм АУ
11. 375-мм РБУ
12. Погреб РГБ
13. Кают-компания
14. Радиорубка
15. АП навигационной РЛС 1229
16. АП РЛС WM 28
17. ПУ НУРСсистемы "Corvus"
18. ТПК ПКРК "Exocet"
19. 324-мм ТА
20. 40-мм АУ
21. АП РЛС DA 05
22. Ангар
оборудование ВПП. светотехническое
тип ангара телескопический
Радиоэлектронное:
БИУС SEWACO-RI
РАС обнаружения ВЦ и НЦ.DA 05
РАС навигационная.тип 1229
СУ ПКР и 120-мм АУ. WM28/61
средства РТР UAA-1
пассивные средства РЭП
(количество ПУ х направляющих).«Corvus» (2x8 - 128-мм)
ГАС с подкильной антенной. PHS 32
система противоторпедной защитыТ-Мк. 6
"На Fatahillah.

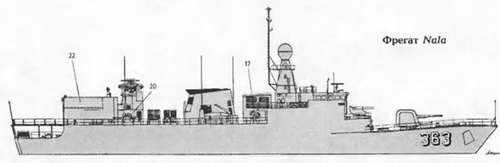

2* На Malahayati и Nala
Кроме Nala, на котором торпедное вооружение отсутствует. 4* На Nala.

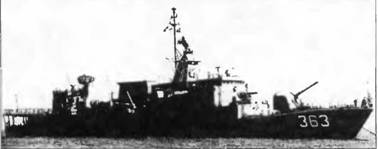

Контракт на постройку трех многоцелевых фрегатов для ВМС Индонезии с голландским консорциумом NEVESBU был заключен в августе 1975 г. Fatahillah имеет оборудование, позволяющее его использовать в качестве флагманского корабля полицейских сил. В индонезийских ВМС эти корабли классифицируются как корветы. Корпус корабля стальной, с двойным дном на большей части своей длины, которое используется в качестве топливных и масляных цистерн. ГТД, расположенная в носовом МО, связана с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД -одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.
Hajar Dewantara - 1 единица
ФРЕГАТ KI HAJAR DEVANTARA
Водоизмещение, т:
стандартное. 1830
полное 2 050
Главные размерения, м:
длина наибольшая 96,7
ширина наибольшая 11,2
средняя осадка при полном водоизмещении 4,8
Главная энергетическая установка:
тип дизель-газотурбинная, только
с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 1 х ТМЗВ - 24 525
количество х тип ДД -
– суммарная
мощность, л.с.2 х 20V 956 ТВ92- 11 0701. 57-мм АУ
2. 20-ми АУ
3. АП навигационной РЛС 1229
4 АП РЛС WM 28
5. ТПК ПКРК "Exocet"
6. 533-мм ТА
1. Обтекатель ГАС SQS-42V
2. 76-мм АУ
3. АП навигационной РЛС 1226
4. АП средств РТР WLR-1C
5. АП РЛС SPS-6E
6. АП РЛС SPS-5D
7. 324-мм ТА
8. Штоковые бомбометы
количество гребных винтов..2 ВРШ
Скорость хода наибольшая, уз:
под ГТД26
под ДД 20
Дальность плавания, мили:
ходом 25 уз. 1150
ходом 18 уз.4 000
Экипаж, чел. (в том числе офицеров). 76 (11) + 100 кадетов и 14 преподавателей
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Exocet»
количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)
боекомплект 4 ПКР ММ 38
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).1 х 1 -57/70 («Bofors»)
количество АУ х стволов (тип АУ).2x1 - 20-мм («Rheinmetall»)
Противолодочное:
количество ТА х труб (тип ТА).2 х 1 - 533-мм
боекомплект 4 торпеды SUT
штоковые бомбометы. 1
Авиационное:
количество х тип вертолетов.1 х NBO 105
оборудование ВПП светотехническое
Радиоэлектронное:
БИУС.SEWACO-RI
РАС навигационная.тип 1229
СУ ПКРК и АУ.WM28/61
средства РТР.«Susie 1»
пассивные средства РЭП
(количество ПУ х направляющих).«Corvus» (2x2 - 128-мм)
ГАС с подкильной антенной PHS 32
система противоторпедной защиты.Т-Мк 6
Проект Ki Hajar Dewantara был разработан Институтом военного кораблестроения СФРЮ. Корабль продали Индонезии 14 марта 1978 г. Оружие и РТВ приобретено в Нидерландах и Швеции. ГЭУ и ее компоновка полностью повторяет ГЭУ фрегатов типа Fatahillah. В мирное время он используется в качестве учебного корабля и войскового транспорта. Поэтому на его ВПП размещены две самоходные баржи типа LCVP, которые могут спускаться на воду при помощи специальных шлюпбалок.
Корпус корабля стальной, с двойным дном на большей части своей длины. Междудонное пространство используется в качестве топливных и масляных цистерн. ГТД, расположенный в носовом МО, связан с линиями валов при помощи зубчатой передачи, состоящей из трех редукторов, жестко закрепленных на фундаменте и соединенных между собой гибкими валами и муфтами. Передача ГТД -двухступенчатая, у ДД-одноступенчатая. Дизели подключаются к редуктору при помощи гидравлических муфт.
Торпедные аппараты фиксированные, транцевые.
В военное время фрегат будет дооснащен противолодочным и дополнительным зенитным вооружением. В частности, зарезервированы места для трех 40-мм зенитных автоматов. По некоторым данным, ведутся переговоры о приобретении для этого корабля ЗАК «Vulcan Phalanx». После этого фрегат будет использоваться для несения патрульной службы в районе Индонезийского архипелага, борьбы с надводными кораблями и подводными лодками.
Тип Samadikun (Claud Jones) - 4 единицы
