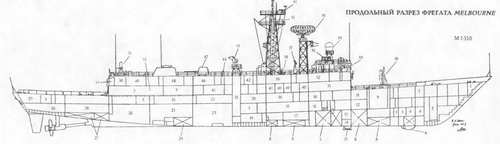

17. Прачечная
18. Цистерна льяльных вод
19. Отсек вспомогательных механизмов №1
20. Камбуз
21. Шахта лифта
22. Столовая экипажа
23. Отсек вспомогательных механизмов №2
24. Топливно-балластные цистерны
25. Машинное отделение
26. Отсек вспомогательных механизмов №3
27. Цистерны авиационного топлива
28. Провизионные кладовые
29. Выгородка ГПБА
30. Отсек рулевых машин
31. Боевые посты
32. БИУС-ГКП S3. Ходовой мостик
34. АП РЛС Мк 92
35. АП системы SLQ-32 (V)2
36. АП РЛС SPS-49 (V)4
37. АП системы SATCOM 58. ПУ НУРС системы SRBOC
39. Помещение аппаратуры
40. Каюты офицеров
41 АП РЛС SPS-55
42. Пост управления РЛС SPS-49 (V)4
43. Антенный пост РЛС SPG-60
44. Рубка дежурного офицера
45. Торпедный погреб
46. Погреб 76 мм патронов
47. 76-мм артиллерийская установка
48. Газоходы
49. Выгородка вентиляторных машин
50. Погреб 20-мм патронов
51. ЗАК "Vulkan Phalanx"
52. Ангар
53. Стартово-командиый пост
ширина наибольшая. 13,7
осадка при полном водоизмещении 4,52
осадка наиболее выступающей частью. 7,48
Главная энергетическая установка:
тип газотурбинная
количество х тип ГТД-суммарная мощность, л.с 2 х GE LM 2500 - 41 000
количество гребных винтов. 1 ВРШ
количество ВДРК - суммарная мощность, л.с 2 - 650
Скорость хода, уз:
наибольшая.,.29
под ВДРК 4
Дальность плавания ходом 20 уз, мили 4 500
Экипаж, чел. (в том числе офицеров) 184 (15)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса «Harpoon»
Зенитный ракетный комплекс:
тип комплекса «Standard SM-1»
количество ПУ х направляющих
для ЗУР и ПКР (тип ПУ). 1 х 1 (Мк 13 мод.4)
боекомплект.40 ПКР RGM-84C и ЗУР RIM-66E
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 1 х 1 -76/62 (Мк 75)
резервная ИК СУ.AMS Мк 12
боекомплект 450 выстрелов
количество АУ х стволов (тип АУ) 1 х 1-20-мм (Мк 15 «Vulcan Phalanx»)
боекомплект. 3 000 выстрелов
Прот иволодочное:
количество ТА х труб (тип ТА).2 х 3 - 324-мм (Мк 32 мод.5)
боекомплект (с вертолетным) 24 торпеды Мк 46 мод.5
СУ.Мк 309 мод. 1
Авиационное:
количество х тип вертолетов 2 х «Seahawk» SH-60B системы LAMPS III
оборудование ВПП светотехническое, система RAST
тип ангара палубный
Радиоэлектронное:
БИУС NCDS или NTDS с системой Link 11, SATCOM
РЛС обнаружения ВЦSPS-49 (V) 4 или SPS-49 (V) 5
РЛС обнаружения НЦ и навигацииSPS-55
РЛС навигационная тип 975
система целеуказания.WDS Мк 13/2
СУ ПКР, ЗРК и 76-мм АУ.Мк 92 мод.2 с РЛС WM 28 (для ПКР и АУ)
и с РЛС AN/SPG-60 (для ЗРК)
комплекс РЭБ SLQ-32 (V) 2
пассивные средства РЭП
(количество ПУ х направляющих).SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антеннойSQS-56, «МиПоса» '*
ГАС с ГПБА. «Kariwara»
система противоторпедной защиты SLQ-25 «Nixie»
'* На Melbourne и Newcastle.
Контракт на постройку в США четырех фрегатов был заключен в августе 1977 г. Все они сначала закладывались для ВМС США. Изначально, за исключением Darwin, на них размещались два вертолета «Seasprite» (SH-2) системы LAMPS I. Adelaide (с 11.89 по 12.90), Canberra (с 11.91 по 12.92) и Sydney (с 02.89 по 03.90) прошли модернизацию в Вильямстауне. В ходе ее удлинили надводную часть корпуса в кормовой оконечности на 2,5 м, смонтировали систему RAST и успокоители качки в виде бортовых рулей, после чего на фрегатах могли базироваться два вертолета «Seahawk» (SH-60B) системы LAMPS III.
Заменили ГАС AN/BQR-18 на «Kariwara». Darwin прошел аналогичную модернизацию еще в ходе постройки. В 1981 г. Австралия приняла решение о постройке еще шести таких кораблей на отечественных верфях по американской \ицен-зии с учетом размещения вертолетов системы LAMPS III, но заказала только Melbourne и Newcastle, предпочтя более дешевые фрегаты концепции МЕКО. Canberra первым из кораблей австралийских ВМС провел стрельбу ПКР «Нагрооп» - по корпусу американского эсминца Stoddard (DD 566). Выпущенная с дистанции 40 миль ракета успешно поразила цель. Запас топлива -5 amp;7 т, запас авиационного топлива-64 т. Программа модернизации кораблей данного типа рассчитана на 2001-2005 гг. и предусматривает установку ВПУ Мк 41 для ЗУР ESSM, систем РЭБ «Apecs III», системы связи Link 16, ГАС миноискания и СУО Мк 92 мод. 12. На 2001 г. на одном из фрегатов запланированы испытания активно-пассивных низкочастотных ГАС.АЛЖИР
Фрегаты являются самыми крупными кораблями в составе флота Алжира. Они предназначены для несения патрульной службы и охраны экономической зоны. В случае крупномасштабного военного конфликта данные корабли должны будут обеспечивать безопасность прибрежных торговых коммуникаций, вести борьбу с надводными кораблями противника (в первую очередь с различными катерами) и осуществлять минные постановки По мнению специалистов, из-за слабого противолодочного вооружения и отсутствия противокорабельных ракет данные фрегаты не смогут эффективно решать поставленные задачи и их скорее можно отнести к патрульным кораблям.

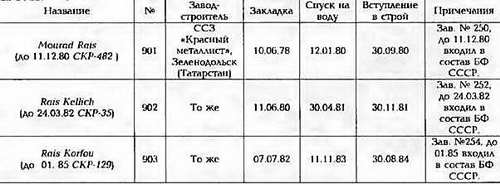

Проект 1159Т- 3 единицы
ФРЕГАТ RAIS KORFOU
Водоизмещение, т:
стандартное.. 1440
полное 1600
Главные размерения, м:
длина наибольшая. 96,4
ширина наибольшая. 12,55
осадка при полном водоизмещении. 3,48
Главная энергетическая установка:
тип.дизель-газотурбинная, с возможной
совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 1 х М-8В- 18 000
количество х тип ДД -
– суммарная мощность, л.с. 2 х В-68- 15 820
количество гребных винтов 1 ВФШ + 2 ВРШ
Скорость хода, уз:
наибольшая под ГТД.29
наибольшая под ДД,. 22
Дальность плавания ходом 14 уз, мили 4 800
Экипаж, чел 130
Вооружение:
Зенитный ракетный комплекс:
тип комплекса. «Оса-М», «Оса-МА» '*
количество ПУ х направляющих (тип ПУ) 1x2 (ЗИФ-122)
СУ 4Р-33
боекомплект. 20 ЗУР 9М-33
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 х 2 - 76/ 60 (АК-726)
СУ «фут-Б»
боекомплект. 1Ь00 выстрелов
количество АУ х стволов (тип АУ).2 х 2-30/65 (АК-230)
СУ «Рысь»
боекомплект. 6 000 выстрелов
Противолодочное:
количество РБУ х стволов (тип РБУ) 2 х 12-213-мм (РБУ-6000)
