Sabha (тип Oliver Н. Perry) - 1 единица
ФРЕГАТ SABHA
Водоизмещение, т:
стандартное 3 045
полное 3 638
Главные
длина наибольшая (по КВЛ). 135,64 (124,4)
ширина наибольшая. 13,7
осадка при полном водоизмещении 4,52
осадка наиболее выступающей частью..7,48

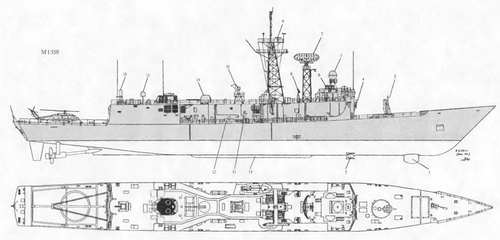

ФРЕГАТ SABHA
1. Обтекатель ГАС SQS-56
2. ПУ Мк 13 мод. 4
3. ВВВРК
4. Пост приема-погрузки ракетного боезапаса
5. АП РЛС Мк 92
6. АП системы SLQ-32 (V)2
7. АП РЛС SPS-49 (V)4 8 АП системы SATCOM
9. АП РЛС SPS-55
10. АП РЛС SPC-60
11. Пост приема-передачи грузов в море
12. 324-мм ТА
13. Вертикальный киль
14. 76-мм АУ
15. ПРН навигационной системы TACAN
16. ЗАК "Vulkan Phalanx"
Главная энергетическая установка:
типгазотурбинная (форсажная + маршевая)
количество х тип ГТД -
– суммарная мощность, л.с 2 х GE LM 2 500 - 41 000
количество гребных винтов.1 ВРШ
количество ВДРК -
– суммарная мощность, л.с. (МВт) 2-650 (490)
Скорость хода, уз:
наибольшая 29
под ВДРК.4
Дальность плавания ходом 20 уз, мили 4500
Экипаж, чел. (в том числе офицеров).. 206 (16)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса.«Harpoon»
Зенитный ракетный комплекс:
тип комплекса.«Standard SM-1»
количество ПУ х направляющих для ЗУР
и ПКР (тип ПУ). 1 х 1 (Мк 13 мод.4)
боекомплект40 ПКР RGM-84C и ЗУР RIM-66E
Артиллерийские комплексы:
количество АУ х стволов (тип АУ).. 1 х 1 -76/62 (Мк 75)
резервная ИК СУ..AMS Мк 12
боекомплект 450 выстрелов
количество АУ х стволов (тип АУ).1 х 1 - 20-мм (Мк 15 «Vulcan Phalanx»)
боекомплект 3 000 выстрелов
Противолодочное:
количество ТА х труб (тип ТА) 2 х 3 -324-мм (Мк 32 мод.5)
боекомплект (с вертолетным).24 торпеды Мк 46 мод.5
СУ.Мк 309 мод. 1
Авиационное:
количество х тип вертолетов 1 х ВО-105
или 2 х «Seahawk» SH-60B системы LAMPS III
оборудование ВПП.светотехническое,
система принудительной посадки RAST
тип ангара.палубный
Радиоэлектронное:
БИУС NTDS с системой Link 11
РЛС обнаружения ВЦSPS-49 (V) 4
РЛС обнаружения НЦ и навигации.SPS-55
РЛС навигационная тип 975
система целеуказания.WDS Мк 13/2
СУ ПКР, ЗРК и 76-мм АУМк 92 мод. 2 с РЛС AN/SPG-60
комплекс РЭБSLO-32 (V) 2
пассивные средства РЭП
(количество ПУ х направляющих) SRBOC Мк 36 (2 х б - 130-мм)
ГАС с подкильной антенной. SOS-56
система противоторпедной защиты.SLQ-25
Корабль был исключен из состава ВМС США 28 сентября 1996 г. Перед продажей фрегата ВМС Бахрейна с него демонтировали ГАС с ГПБА SQR-19, системами SATCOM и «Lynx III». Фрегат был передан Бахрейну 15 февраля 1997
г.БЕЛЬГИЯ
ВМС Бельгии в полной мере интегрированы в структуры NATO, участвуют во всех совместных учениях в составе Постоянного соединения ВМС NATO на Атлантике. Зоной ответственности считается Северное море. Исходя из этого Бельгия развивает свои ВМС и, в частности, построила четыре фрегата типа Wielingen.
Корабли данного класса предназначены для эскортирования судов в условиях Северной Атлантики, несения патрульной службы, охраны экономической зоны и рыболовных промыслов. В настоящее время их планируется заменить более совершенными и крупными многоцелевыми фрегатами с авиационным вооружением.
Тип Wielingen (пр. Е 71) - 3 единицы

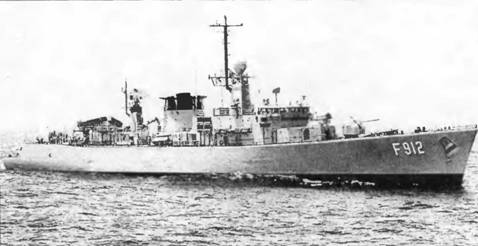

ФРЕГАТ WANDELAAR
Водоизмещение, т:
стандартное. 1940
полное 2 430
Главные размерения, м:
длина наибольшая 106,4
ширина наибольшая 12,3
осадка при полном водоизмещении..5,6
ФРЕГАТ WESTDIEP
1. Обтекатель SQS-505A
2. 100-мм АУ
3. 375-мм РБУ
4. АП навигационной РЛС ТМ 1645/9Х
5. АП навигационной системы TACAN
6. Колонка ОЭСУ "Panda" Mk 1
7. АП РЛС WM 25
8. АП РЛС DA 05
9. ТПК ПКРК "Exocet"
10. Порт 533-мм ТА
11. ПУ ЗУР R1M-7P
Главная энергетическая установка:
тип дизель-газотурбинная,
только с раздельной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с. 1 х ТМЗВ -25 440
количество х тип ДД -
– суммарная мощность, л.с 240 СО V 12 -6 000
количество гребных винтов 2 ВРШ
Скорость хода, уз:
наибольшая 26
под двумя дизелями 20
под одним дизелем.. 15
Дальность плавания, мили:
ходом 18 уз. 4 500
ходом 15 уз. 6 000
Экипаж, чел. (в том числе офицеров). 159 (13)
Вооружение:
Комплекс противокорабельных ракет:
тип комплекса«Exocet»
количество ПУ х направляющих (тип ПУ) 2 х 2 (ТПК)
боекомплект 4 ПКР ММ 38
Зенитный ракетный комплекс:
тип комплекса к NATO Sea Sparrow»
количество ПУ х направляющих (тип ПУ). 1x8 (Мк 29)
боекомплект 8 ЗУР RIM-7P
СУ. Мк 91 мод.2
Артиллерийский комплекс:
количество АУ х стволов (тип АУ). 1 x1- 100/55 (Мод.1968-Н С ADAM)
боекомплект200 выстрелов
резервная ОЭСУ2 х «Panda» Mk 1
Прот иволодочное:
