количество ТА х труб (тип ТА).2 х 1-533-мм (стационарные)
боекомплект.4 торпеды L56
количество РБУ х стволов (тип РБУ) 1 х 6-375-мм
боекомплект реактивных глубинных бомб.120 РГБ-60
Радиоэлектронное:
БИУС SEWACO IV с системой Link 11, SATCOM
РАС обнаружения ВЦ и НЦ. DA 05
СУ ЗРК и АУ WM 25
РАС навигационная ТМ 1645/9Х
средства РТР DR 2000
активные средства РЭП. AR-90Q
пассивные средства РЭП
(количество ПУ х направляющих). SRBOC Мк 36 (2 х 6 - 130-мм)
ГАС с подкильной антенной SOS-505A
система противоторпедной защиты SLQ-25

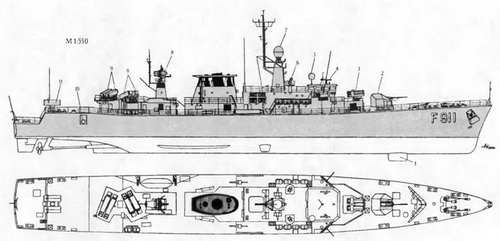

Первые фрегаты, полностью спроектированные и построенные в Бельгии. Корпус стальной, со смешанным набором, имеющий на большей части своей длины двойное дно. Междудонное пространство используется в качестве топливных
БОЛГАРИЯ
Болгария входила в блок стран Варшавского договора. В составе ее флота в период с конца 50-х годов и до середины 90-х годов было несколько СКР советской постройки пр. 50 ".Главной задачей болгарского ВМФ яв-
" СКР-67 (Аръзки) находился в составе болгарского ВМФ с 13 июля 1957 г. по май 1985, СКР-53 [Смели)-с 15 октября 1958 г по октябрь 1988 г. и Кобчик [Бодри]-с ноября 1985 г по февраль 1994 г лялось обеспечение безопасности транспортных коммуникаций в Черном море и огневая поддержка армейских частей на южном фланге блока. После того как СКР пр. 50 морально и физически устарели, их заменили советским фрегатом пр. 1159. Сама Болгария не может строить корабли класса фрегат самостоятельно. В настоящее время руководство страны считает, что нет необходимости держать в составе флота корабли данного класса.
Смели (пр. 1159) - 1 единица

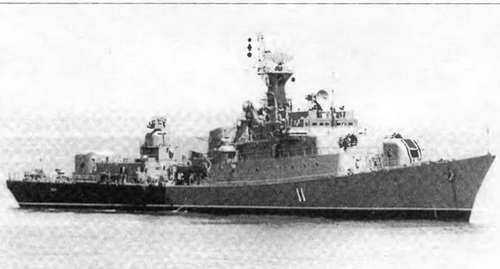

ФРЕГАТ СМЕЛИ
ФРЕГАТ СМЕЛИ (ПР. 1159)
1. 76-мм АУ АК-726
2. РБУ-6000
3. Обтекатель антенны ГАС МГ-322
4. 40-см прожектор
5. АП РЛС "Фуг-Б"
6. Визирная колонка
7. АП навигационной РЛС "Дон-2"
8. АП РЛС "Рубка"
9. АП станции ' Биэань-4Б"
10. АП РЛС Рысь"
11. 30-чм АУ АК-230
12. АП СУ ЗРК "Оса-М"
13. ПУ ЗРК "Оса-М"
14. ПУ НУРС ПК-16
15. Минные рельсы
16. Бомбосбрасыватели
Водоизмещение, т:
стандартное 1440
полное. 1600
Главные размерения, м:
длина наибольшая 96,4
ширина наибольшая. 12,55
осадка при полном водоизмещении.3,48
Главная энергетическая установка:
типдизель-газотурбинная,
с возможной совместной работой двигателей
количество х тип ГТД -
– суммарная мощность, л.с.1 х М-8В- 18 000
количество х тип ДД -
– суммарная мощность, л.с2 х В-68- 15 820
количество гребных винтов. 1 ВФШ + 2 ВРШ
Скорость хода наибольшая под ГТД уз. 30
Дальность плавания ходом 14 уз, мили 4 500
Экипаж, чел. ПО
Вооружение:
Зенитный ракетный комплекс:
тип комплекса «Оса-М»
количество ПУ х направляющих (тип ПУ). 1 х 2 (ЗИФ-122)
СУ.4Р-33
боекомплект20 ЗУР 9М-33
Артиллерийские комплексы:
количество АУ х стволов (тип АУ) 2 х 2-76/ 60 (АК-726)
СУ. «фут-Б»
боекомплект 1600 выстрелов
количество АУ х стволов-тип АУ. 2 х 2 - 30/65
АК-230СУ. «Рысь»
боекомплект6 000 выстрелов
Противолодочное:
количество РБУ х стволов (тип РБУ) 2 х 12-213-мм (РБУ-6000)
боекомплект 120 РГБ-60
СУ «Буря»
количество бомбосбрасывателей 2
боекомплект глубинных бомб 12 х РБМ
Минное:
количество мин заграждений 22
Радиоэлектронное:
РАС обнаружении ВЦ и НЦ. «Рубка»
РАС навигационная «Дон-2»
средства РТР «Бизань-4Б»
пассивные средства РЭП
(количество ПУ х направляющих)ПК-16 (2 х 16 - 82-мм)
ГАС с подкильной антенной «Аргунь»
Пр. 1159 многоцелевого фрегата (СКР) был разработан в 1970 г. Зеленодольским ПКБ специально для экспортных поставок на базе противолодочного корабля пр. 159А. Всего по пр. 1159 построено шесть СКР, еще шесть -по пр. 1159Т (в тропическом исполнении для Алжира и Кубы) и два - по пр. 1159ТР (для Ливии). Дельфин в период с 12.03.76 по 02.91 входил в состав КЧФ СССР и использовался для подготовки экипажей строящихся на экспорт кораблей. После завершения экспортной программы в феврале 1990 г. его передали Болгарии. Корпус СКР гладкопалубный, с двойным дном на всем протяжении, стальной, с большим числом клепаных соединений. Он разделен водонепроницаемыми переборками на 13 отсеков. Надстройки выполнены из магниево-алюминиевых сплавов. Подкильная ГАС размещена в титановом каплеобразном обтекателе больших размеров, который ограничивает использование корабля на отмелях и в узкостях. Иа среднюю линию вала с ВФШ работает ГТД, а на бортовые с ВРШ - среднеоборотные ДД. Максимальный ход обеспечивается при работе ГТД и обоих ДД. Экономический ход обеспечивается дизелями. Электроэнергетическая система включает в себя один ДГ мощностью 200 кВт и два -по 300 кВт. Фрегат отличается хорошими мореходными качествами. Использование оружия возможно при волнении моря до 5 баллов. Для снижения разма-хов качки на корабле размещены успокоители качки. СКР в настоящее время морально устарел, особенно в отношении противолодочного вооружения.
БРАЗИЛИЯ
Бразильские ВМС - являются наиболее мощными в Южной Америке. Реальных угроз с морского направления страна не имеет, но является сторонником усиления юрисдикции над 200-мильной экономической зоной, что в будущем может создать конфликтную ситуацию. Фрегаты являются наиболее многочисленными современными боеспособными кораблями. В мирное время они предназначены для несения патрульной службы и охраны экономической зоны, а в военное время могут эффективно решать задачу по эскортированию судов, из них могут формироваться ударные и противолодочные группы. Развитие экономики позволяет строить фрегаты на отечественных верфях, но при условии закупки вооружения для них за границей.
Тип Greenhalgh (Broadsword) - 4 единицы

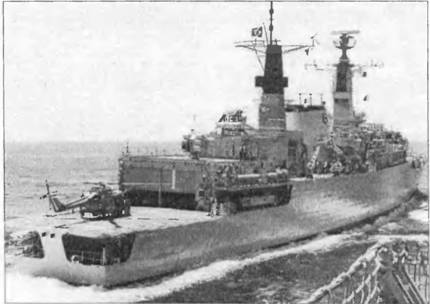

ФРЕГАТ GREENHALGH
ФРЕГАТ DODSWORTH
1. 57-мм АУ
2. ПУ ЗРК "Sea Wolf"
3. Пост приема-передачи грузов в море
4. ПУ 130-мм НУРС
5. АП РЛС тип 911
6. АП навигационной РЛС тип 1006
7. АП РЛС тип 967/968
8. АП системы тип 670
9. ПУ ПКРК "Exocet"
10. 324-мм ТА
11. АП системы Link YB
Водоизмещение, т:
стандартное. 3 500
полное 4 400
Главные размерения, м:
длина наибольшая (по КВЛ) 131,2 (125)
ширина наибольшая 14,8
осадка при полном водоизмещении 6
Главная энергетическая установка:
тип газотурбинная, с раздельной работой
