Боевые корабли мира на рубеже XX - XXI веков. Часть III. Фрегаты (Справочник)

Тип Niteroi (пр. Мк 10)- 6 единиц

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное..3 200

полное.. 3 707

Главные размерения, м:

длина наибольшая 129,2

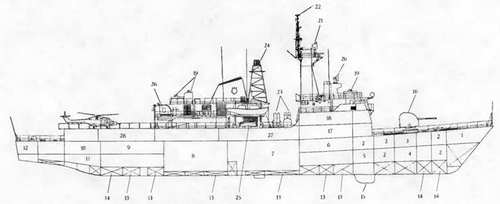

1 Шкиперские кладовые

2. Цепной ящик

3. Кубрики личного состава

4. Подбашенное отделение 114-мм АУ

5. Погреб 114-мм патронов 6 Помещения акустиков

7. Носовая электростанция

8. Помещения кондиционеров

9. Носовое машинное отделение (два ДД)

10. ПЭЖ и ЦП

11. Кормовое машинное отделение (ГТД, два ДД и редукторы)

12. Провиэионные кладовые

13. Кормовая электростанция

14. Помещения вспомогательных механизмов 15 Насосное отделение

16. Румпельное отделение

17. Отделение ГАС с ГПБА EDO 700Е (на Niteroi и Defensra)

18. Балластные цистерны

19. Топливные цистерны

20. Обтекатель ГАС EDO 610Е mod 1

21. Перо руля активного успокоителя качки

22. 114-мм АУ

23. РБУ "Bofors"

24. Колонки ОЭСУ EOS-400 KCS

25. 40-мм АУ

26. ГКП

27. Погреб РГБ

28. Каюты офицеров

29. Посты РЭВ и связи

30. ТПК ПКРК "Exocet"

31. АП РЛС RTN-30X

32. АП РЛС ТМ 1226

33. АП РЛС RAN 20S

34. ПУ НУРС системы "Shield"

35. 324-мм ТА

36. Столовая и камбуз

37. ПУ ЗРК Albatros"

ширина наибольшая 13,5

осадка наиболее выступающей частью5,5

Главная энергетическая установка:

тип.дизель-газотурбинная, только

с раздельной работой двигателей

количество х тип ГТД -

–  суммарная мощность, л.с 2 х ТМЗВ -50880

количество х тип ДД -

–  суммарная мощность, л.с.416V 956 ТВ91 - 15000

количество гребных винтов. 2 ВРШ

Скорость хода, уз:

наибольшая под ГТД. 27

наибольшая под ДД 22

Дальность плавания, мили:

ходом 28 уз 1300

ходом 19 уз под 4 дизелями. 4 200

ходом 17 уз под 2 дизелями. 5 300

Экипаж, чел. (в том числе офицеров) 117 (22)

Вооружение:

Комплекс противокорабельных ракет:

тип комплекса «Exocet»

количество ПУ х направляющих (тип ПУ) 2x2 (ТПК)

боекомплект 4 ПКР ММ 40

Зенитные ракетные комплексы:

тип комплекса «Sea Cat» (до модернизации)

количество ПУ х направляющих (тип ПУ) 2x3 (Мк 13 мод.4)

боекомплект 60 ЗУР

СУМк 20

тип комплекса.«AJbatros» мод.7 (после модернизации)

количество ПУ х направляющих. 1 х 8

боекомплект8 х ЗУР «Aspide»

Противолодочный ракетный комплекс:

тип комплекса.«Ikara» (до модернизации)

боекомплект. 10 ПЛУР

Артиллерийские комплексы:

количество АУ х стволов (тип АУ) 1x1 - 114/45 (Мк 8 «Vickers»)

или 2 х 1 - 114/45 (Мк 8 «Vickers» ")

боекомплект. 240 (480 '*) выстрелов

РАС УО 2-RTN 10Х,

после модернизации RTN ЗОХ

резервная ОЭСУ.EOS-400 FCS

количество АУ х стволов (тип АУ) 2 х 1 -40/70 (Мк 3 «Bofors»)

СУ.2 прицельные оптические колонки

ФРЕГАТ DEFENSORA

Противолодочное:

количество ТА х труб (тип ТА) 2 х 3 -324-мм (STWS-1)

боекомплект6 торпед Мк 46 мод.5

количество РБУ х стволов (тип РБУ) 1 х 2 -375-мм («Bofors»)

Авиационное:

количество х тип вертолетов 1 х «Super Lynx» SAH-11

оборудование ВПП светотехническое

тип ангара палубный

Радиоэлектронное:

БИУС CAAIS 400 с системой Link YB,

EDO 700 с системой Link YB:*

РАС обнаружения ВЦ и НЦ.AWS 2 (после модернизации RAN 20S)

РАС обнаружения НЦ ZW 06 (после модернизации ТМ 1226)

РАС навигационная типа 1007

средства РТР.«Cygnus В1»

активные средства РЭП SLQ-1 (после модернизации SDR-2/7)

пассивные средства РЭП

(количество ПУ х направляющих)«Shield» (2 х 6- 102-мм)

ГАС с подкильной антенной EDO 610Е Mod 1

ГАС с ГПБА. EDO 700Е 2*

'* На Liberal.

2* На Niteroi и Defensora.

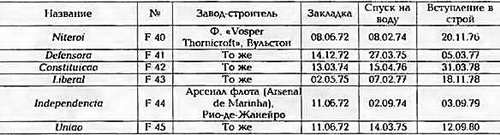

Контракт на постройку фрегатов (пр. Мк 10) был подписан с фирмой «Vosper Thornycroft Ltd» 29 сентября 1970 г. В соответствии с ним в Великобритании построили четыре корабля и еще два -в Бразилии. Constituicao и Liberal изначально проектировались как многоцелевые, а остальные корабли -как многоцелевые фрегаты. Кроме того, было построено учебное судно Brasil, которое в настоящее время выведено из состава флота. С марта 1995 г. началась реализация программы модернизации фрегатов данного типа. Она предусматривает замену ЗРК на «Albatros», части РТВ на новое, более совершенное, а также 40-мм автоматов с ручным заряжанием и наведением на аналогичные, но с электроприводами. Кроме того, демонтируется ПЛУРК «Ikara». Рассматривается вопрос о замене ГАС. Завершение модернизации: Liberal-в апреле 2000 г., Independencia - в сентябре 2000 г., Defensora -в феврале 2001 г., Vniao, Niteroi и Constituicao - в 2001 г. Корпус стальной, сварной, с двойным дном на всем протяжении. Разделен водонепроницаемыми переборками на 15 отсеков. Междудонное пространство используется в качестве топливных и масляных цистерн. Кроме того, там находятся цистерны пресной воды. Непотопляемость обеспечивается при затоплении трех любых смежных отсеков. Нижний ярус надстройки, занимающий всю ширину верхней палубы, изготовлен из стали, а второй и третий - из легких сплавов. ГЭУ расположена в двух смежных отсеках: в носовом МО-два ДД; в кормовом -ГТД, два ДД и редуктор. Впереди и позади МО находятся отсеки с ДГ (по два в каждом). Автономность 45 суток.

Тип Para (тип Garcia) - 4 единицы

ОСНОВНЫЕ ТАКТИКО-ТЕХНИЧЕСКИЕ ЭЛЕМЕНТЫ

Водоизмещение, т:

стандартное 2 620

полное 3 560

Главные размерения, м:

длина наибольшая 126,3

ширина наибольшая. 13,5

осадка при полном водоизмещении 4,4

осадка наиболее выступающей частью.. 5,5

Главная энергетическая установка:

тип. КТУ

количество х тип ТЗА-

–  суммарная мощность, л.с 1 х «Westinghouse» - 35 000

количество х тип главных котлов

(параметры пара). 2 х «Foster-Wheeler» (83,4 кг/см2; 510°С)

количество гребных винтов. 2 ВФШ

Скорость хода наибольшая, уз 27,5

Дальность плавания ходом 20 уз, мили 4 000

Экипаж, чел. (в том числе офицеров) 186 (18)

Вооружение:

Противолодочный ракетный комплекс:

тип комплекса ASROC

количество ПУ х направляющих (тип ПУ) 1x8 (Мк 112)
