Боевые корабли

Размеры орудия калибра 406 миллиметров огромны. На стволе такой пушки могут выстроиться в ряд сорок матросов. Вес пушки 125 тонн. Снаряд такого орудия, если его поставить на основание, выше взрослого человека, а вес – больше одной тонны. Но сила выстрела так велика, что эта тяжесть летит вдаль больше чем на 40 километров.

Может возникнуть законное недоумение: к чему эти огромные пушки, если в наше время существует своего рода «крылатая артиллерия» – самолеты-бомбардировщики? Ведь эта артиллерия неизмеримо дальнобойнее, она настигает свои цели даже на расстоянии в сотни километров. Ее снаряды-бомбы бывают не только не меньше, но даже больше снарядов главного калибра линейного корабля. При этом не нужно ни дорогостоящих кораблей-гигантов, ни огромных пушек.

В чем же преимущество главного калибра линейного корабля? Только ли в том, что самолетам-бомбардировщикам трудно приблизиться и «накрыть» сильно вооруженную и хорошо охраняемую цель?

Оказывается, существует еще одно большое преимущество тяжелой артиллерий линейного корабля: сила ударов его снарядов намного превышает силу бомбовых ударов самолетов.

Мы уже знаем, что чем больше скорость полета снаряда, тем больше и сила его Удара.

Бомбы, сброшенные с самолета обычным способом, падают вниз под влиянием силы тяжести. Скорость падения при этом колеблется в зависимости от высоты сбрасывания: она не больше 270 метров в секунду, если высота сбрасывания около 6 километров (или больше); если же высота сбрасывания 600-700 метров, скорость падения бомбы снижается до 140-150 метров в секунду.

А с какой скоростью летит снаряд орудия главного калибра? Его выбрасывает из орудия невероятная сила: на каждый квадратный сантиметр основания снаряда при вы* стреле давит сила почти в 2,5-3 тонны. Но площадь дна огромного снаряда измеряется в 1300 квадратных сантиметров. Это значит, что снаряд выбрасывается из орудия силой до 4 тысяч тонн.

Вот почему в момент вылета из дула «начальная» скорость снаряда почти километр в секунду. И даже на исходе этой дистанции скорость полета снаряда немного меньше полукилометра в секунду.

Такая скорость и придает снаряду орудия главного калибра ту чудовищную разрушительную силу, которую испытали на себе гитлеровцы под Ленинградом и «Бисмарк» в Атлантике в последний день своего существования.

Какая же это сила, на что она способна? На дистанции в 7 километров снаряд калибра 406 миллиметров может пробить наиболее толстую броню, а после этого взрывается и поражает оставшиеся без защиты механизмы и устройства корабля.

Подсчитано, что при этом энергия удара одного снаряда достигает 9300 тысяч килограмметров. Это значит, что удар нанесен с силой, достаточной для того, чтобы поднять тяжесть в 9300 тонн (вес около 300 груженых вагонов) на высоту в 1 метр. Но ведь часто бывает, что одновременно в корабль попадает не один, а несколько таких снарядов. А какой эффект получится, если на море появятся пушки калибра 457 миллиметров? Вес каждой из них достигнет 180-200 тонн. Снаряд будет весить примерно полторы тонны, а дальность выстрела возрастет до 50-60 километров. Пробивающая сила снаряда неизмеримо увеличится.

До недавнего времени трудно было поверить, что могут появиться такие пушки. Но еще перед второй мировой войной в печать проскальзывали сообщения о том, что возможно появление линейных кораблей, вооруженных орудиями калибра 508 миллиметров.

Где же разместилось на линейном корабле его грозное наступательное оружие, орудия-гиганты?

На верхней палубе корабля по средней продольной линии расположены три-четыре огромные стальные бронированные «коробки». Это-главные орудийные башни линейного корабля. Они опираются на цилиндрические основания – барабаны. В передней части каждой башни два, три, иногда четыре отверстия – амбразуры. Из каждой амбразуры на несколько метров вперед торчит ствол огромного орудия. Задняя же, «казенная» его часть скрывается внутри башни. Там же сосредоточены механизмы управления ее вращением и движениями ствола орудия. На некоторых линейных кораблях (более старой конструкции) все главные башни сосредоточены в носовой части, в других (более новых) – и в носовой и в кормовой части, чтобы можно было вести огонь по противнику при отступлении.

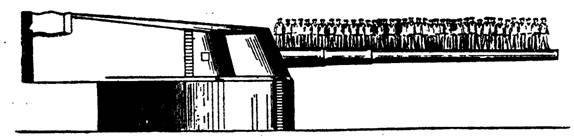

На стволе такой пушки могут выстроиться в ряд сорок матросов

Но «коробка», которая возвышается над палубой, – это еще не вся башня, а только ее верхний, четвертый «этаж». Глубоко вниз, в недра корабля, уходит ствол башни- еще три «этажа». И чтобы понять работу башни, знакомство с ней надо начинать с первого, нижнего «этажа», где помещаются артиллерийские погреба для снарядов и зарядов. Специальные механизмы помогают артиллерийской команде быстро подавать снаряды и заряды к нижним подъемникам, которые доставляют боеприпасы на второй «этаж», в перегрузочное отделение. Здесь их перегружают на верхние подъемники, которые подают снаряды и заряды к орудиям на самый верхний, четвертый «этаж». Непосредственно под верхней, боевой частью башни, на ее третьем «этаже» расположено рабочее отделение; здесь помещаются механизмы заряжания и наводки орудий. Для одних только механизмов заряжания необходимы моторы мощностью в 250 лошадиных сил. И, наконец, в самой «коробке» – на четвертом «этаже» башни на очень массивных и прочных металлических балках укреплены орудийные станки – на них и смонтированы гигантские пушки. Здесь же, у самых орудий, находятся рукоятки и штурвалы, с помощью которых управляют механизмами заряжания и наводки орудий, и точные приборы управления стрельбой.

Устройство главных башен – это сумма самых удивительных чудес современной техники.

Ведь для того, чтобы правильно навести орудие на движущуюся цель, надо иметь возможность поворачивать башни, а также придавать стволу орудия необходимый угол возвышения. И это нужно делать очень быстро, так как линейный корабль и его противник быстро передвигаются по морю. Башня весит до 2 тысяч тонн, но небольшой поворот штурвала заставляет ее плавно вращаться. Мощные моторы и специальные. регуляторы обеспечивают легкость и любую скорость вращения – от наименьшей до наибольшей, до 10 градусов в секунду.

Скорость в 10 градусов в секунду может показаться небольшой, но присмотримся внимательнее к этой цифре: ведь длина ствола орудия примерно 15 метров; весь путь, который пройдет конец дула орудия, если он опишет полную окружность, будет равен 94 метрам. А так как 10 градусов составляют только 1/36 часть полного кругового пути орудия, то за одну секунду конец ствола – его дульная часть – переместится на 94/36 =2,6 метра.

Как будто совсем немного. Но ведь на расстоянии хотя бы в 10 километров основание треугольника с углом при вершине в 10° составит 1,8 километра. Следовательно, ясно, что ствол орудия, стреляющего на большую дистанцию, всегда «нагонит» врага, передвигающегося С любой возможной на море скоростью. А пока идет эта «гонка», наводчики следят за углом возвышения. Специальные механизмы помогают с любой необходимой скоростью опустить или поднять многотонный ствол.

Точная работа механизмов заставляет снаряд и заряд подняться на четвертый «этаж», в боевое отделение. Тут же они исчезают в каморе орудия (камора – гладко; стенная часть канала ствола, в который помещаются заряд и снаряд). Плавно, легко и быстро вращаются 2 тысячи тонн металла башни, устанавливаются на определенный угол стволы орудий. Все готово к выстрелу. Через каждые 15 секунд офицер, управляющий стрельбой, может направить на противника залп из нескольких орудий. Но необходимо добиться того, чтобы этот сокрушающий удар точно попал в цель, чтобы тонны стали и взрывчатых веществ не упали в море.

Так подавали снаряды из погреба к орудиям корабля в прошлые времена; освободившаяся «тара» сбрасывалась обратно в погреб.

Центральная наводка

Как же прицелиться в корабль противника, если он находится на расстоянии в 20-40 километров?

Схематическое изображение разреза башни главного калибра:

1 – Рубка командира башни. 2 – Дальномер. 3 – Доска управления башней. 4 – Передаточная платформа для снарядов. 5 – Снаряд в перегрузочных салазках. 6 – Каждое орудие башни обслуживается отдельным подъемником. 7- Часть ствола орудия, где помещается снаряди заряд, воспламеняющийся »т электрического запала. 8 – Тяжелые броневые плиты, защищающие башню. 9- Управление вращением башни и подъемом стволов орудий. 10- Винт подъемного механизма. 11 – Огромные роликовые подшипники, на которых вращается башня. 12 – Механизмы движения башни. 13 – Вспомогательные подачные трубы для снарядов. 14 – Гидравлический (действующий давлением воды) «толкатель» подает снаряды к орудиям. 15 – Нижнее погрузочное отделение для зарядов. 16 – Подъемники, подающие снаряды в перегрузочные отделения. 17 – Погрузка «картузов» с порохом (зарядов) в зарядном погребе. 18 – Конвейерный подъемник, подающий заряды в перегрузочное отделение. 19 – «Толкатель» подъемника для подготовленных зарядов. 20 – В перегрузочном отделение подготовленные снаряды грузятся в подъемники, подающие их к орудиям. 21 – В специальном перегрузочном отделении заряды Окончательно подготавливаются и грузятся в подъемник, доставляющий иx к орудию. 22 – Механизм с толкателем, который подаст снаряд в камору орудия.
