В К.-м. м. пластину укладывают на стол (талер), над которым располагается каретка, несущая осветитель (дуговой фонарь или светосильная лампа) и раму с копируемым оригиналом. При экспонировании рама с оригиналом плотно прижимается гидравлическим или пневматическим устройством к формной пластине; поверхность пластины, за исключением экспонируемого участка, автоматически закрывается шторками, затем включается осветитель. Время экспонирования и дозирование световой энергии контролируются по экспозиметру. По окончании первой копировки стол опускается, каретка перемещается к следующему участку пластины и производится второе копирование. Движение стола и каретки осуществляется вручную посредством маховичков поперечного и продольного перемещения. Точность расположения изображений на формной пластине обеспечивается установкой рамы и каретки по градуированным линейкам и индикатору установки согласно предварительно сделанному расчёту. В автоматической К.-м. м. все перемещения, а также включение и выключение осветителей и дозирование света производятся в соответствии с программой, заложенной в устройстве управления. Существуют К.-м. м. как с горизонтальным, так и с вертикальным расположением пластин и рам с монтажом. Применение К.-м. м. сокращает объём съёмочных и ретушных работ, уменьшает расход фотоматериалов, обеспечивает высокую точность при изготовлении печатных форм больших размеров.

Лит.: Автоматизация в полиграфии. Сб. переводов, М., 1961; Гудилин Ю. Н., Измайлов К. Ф., Оборудование для изготовления печатных форм, М., 1971.

С. И. Торговник.

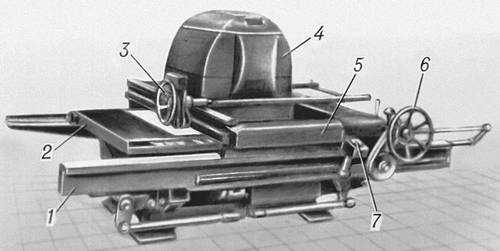

Копировально-множительная машина М 100 kh (ГДР): 1 — станина; 2 — стол (талер); 3 и 6 — маховички для продольного и поперечного перемещений каретки и осветителя; 4 — осветительное устройство; 5 — каретка; 7 — индикатор.

Копировально-множительная техника

Копирова'льно-мно'жительная те'хника, часто употребляемое название комплекса средств для размножения и копирования документов . Размножение документов (оригиналов) осуществляется средствами оперативной полиграфии , основанными на офсетном, трафаретном или гектографическом способе печати. Средства оперативной полиграфии обеспечивают быструю подготовку материалов к изданию, изготовление печатных форм и печатание тиража. Копирование документов осуществляется непосредственно с первичного документа и не требует специальной подготовки оригинала (за исключением светокопирования ) и печатной формы. С 60-х гг. 20 в. К.-м. т. всё шире применяется для печатания малотиражных изданий (например, книг).

Копировально-фрезерный станок

Копирова'льно-фре'зерный стано'к, предназначается для обработки профилей (плоскостное фрезерование) или рельефов (объёмное фрезерование) изделий из различных материалов режущим инструментом — фрезой , воспроизводящей на изделии поверхность или контур задающего устройства — копира в виде плоского шаблона, пространственной модели, контурного чертежа и т. п. Задающее устройство имеет механическую, пневматическую или гидравлическую связь со следящей системой , которая направляет режущий инструмент, действуя, с одной стороны, на усилительное устройство, а с другой — на исполнительный орган. В усилительных устройствах станков используют гидравлические, электромагнитные или электрооптические реле. Исполнительным органом может быть винт, золотник , электромагнитная муфта, соленоид , дифференциал и др. Привод исполнительной цепи осуществляется от электродвигателя, силового гидроцилиндра и т. п. По виду привода и характеру следящего устройства различают следующие основные типы К.-ф. с.: с пантографом для работы в двух и трёх измерениях; универсальные с пантографом, расположенным в вертикальной плоскости на поворотном рукаве; одно- и многошпиндельные с круглым или прямоугольным столом; автоматические с механической подачей, гидрофицированные, электрифицированные, фотокопировальные. Точность профиля и шероховатость поверхности , которые обеспечивают К.-ф. с., зависят от скорости перемещения следящего устройства: достигается точность профиля 0,02 мм, шероховатость ~N6.

На К.-ф. с. обрабатывают лопатки насосов и турбин, гребные винты, кулачки, штампы, пресс-формы, скульптурные и ювелирные изделия и др.

Д. Л. Юдин.

Копировальный аппарат

Копирова'льный аппара'т, устройство, предназначенное для изготовления копий с различных материалов и документов. К. а. подразделяют главным образом по физическому принципу процесса копирования: светокопировальные, термокопировальные, для электронного копирования, фотокопировальные, электрофотографические и др. В СССР наибольшее распространение получили светокопировальные и электрографические аппараты (см. Копирование документов ). К К. а. относятся также микрофотокопировальные аппараты (для контактной и проекционной печати) и просмотрово-копировальные аппараты для выборочной печати, позволяющие не только просматривать микрофильмы, отснятые на 35– мм плёнке, но и получать с них копии на обычной бумаге способом электрофотокопирования.

Копировальный станок

Копирова'льный стано'к, служит для воспроизведения на изделиях из различных материалов плоских и криволинейных поверхностей по копиру (шаблону, образцу, модели, чертежу). Различают К. с. для плоского, контурного, объёмного, комбинированного копирования с механической, гидравлической, электрической, фотоэлектрической и др. следящей системой или без неё. Основной узел К. с. — копировальное устройство . В металлообработке широко распространены копировально-фрезерные станки , в деревообработке — токарные и фрезерные. Многие универсальные станки (например, токарные) также снабжаются копировальным устройством. На К. с. получают в серийном и массовом производствах фигурные элементы мебели, сложные литейные модели, профилированные кулачки, эксцентрики, шаблоны, матрицы и др.

Копирование

Копи'рование при обработке изделий, воспроизведение режущим инструментом профиля (контура) или формы (в объёме) изделий из различных материалов на токарных, фрезерных и др. станках, оснащенных копировальными устройствами , или на специализированных копировальных станках . Впервые механическое К. при обработке изделий резанием было применено в начале 18 в. русским механиком А. К. Нартовым. В 19 в. получили распространение станки с механическим копировальным устройством, например копировально-фрезерные станки для гравирования, копировальные устройства, используемые на токарных и фрезерных станках. В начале 20 в. появились сложные копировальные станки со следящими системами . При К. источником для воспроизведения профиля, контура или формы служат шаблон, образец, модель, чертёж и т. п., от которого через следящую систему, состоящую из воспринимающего устройства (датчика), усилительно-преобразующего устройства, цепи управления и исполнительного механизма, движение передаётся режущему инструменту.

Копирование документов

Копи'рование докуме'нтов, процесс изготовления копий различных документов (оригиналов). К. д. — один из важных этапов оперативной подготовки необходимой конструкторской, технологической, справочно-информационной, управленческой и т. п. документации (см. Оргтехника ). Выбор способа копирования зависит от тиража (количества) копий, срока их изготовления, необходимого качества и стоимости изготовления копий. Наиболее распространённые способы копирования: светокопирование , фотокопирование , электрографическое копирование , электронное копирование , термокопирование .

Светокопирование является одним из основных способов изготовления копий технической документации, наиболее экономичным, доступным и практически не ограничивающим формат оригинала. Применение диазоматериалов различной чувствительности позволяет получать копии с любых прозрачных оригиналов (см. Диазокопирование ). Светокопирование сравнительно дёшево: время изготовления копий, включая их проявление, несколько минут; качество изображения зависит главным образом от диазоматериалов.

Наиболее высокое качество копий получается при фотокопировании. Несмотря на сравнительно высокую стоимость фотоматериалов, фотокопирование остаётся наиболее распространённым способом изготовления копий и печатных форм. Широкое применение получило рефлексное фотокопирование, при котором можно изготавливать фотокопии практически со всех видов документов. Электрографическое копирование позволяет получать высококачественные единичные копии на обычной бумаге, а также печатные формы для офсетной печати. Фотокопирование, благодаря универсальности аппаратуры, позволяющей изготавливать как единичные копии, так и печатные формы, обеспечивает копирование и размножение документации в требуемом количестве при минимальном объёме оборудования. Фотоэлектронное копирование применяют для получения печатных форм и единичных копий на бумаге, кальке, специальных электротермических бумагах с оригиналом любого цвета и контрастности. Процесс получения копий фотоэлектронным копированием в значительной мере автоматизирован.

Электронное копирование особенно широко применяется при изготовлении трафаретных (ротаторных) печатных форм на пластиковых плёнках. Важнейшая особенность электроннокопировальных аппаратов заключается в том, что можно относительно легко изменять масштаб копирования, а также раздельно использовать считывающее и копирующее устройства. Такое разделение позволяет осуществить передачу изображения документа по каналам связи на большие расстояния.

Термокопирование — один из самых быстрых способов копирования. За 3—10 сек можно получить копию с листового документа, содержащего текстовую, цифровую или графическую информацию. Копии изготовляются на термокопировальной или на обычной бумаге. Качество копий, полученных при термокопировании, обычно невысокое; срок сохранности изображения на термокопии — несколько месяцев.
