Древняя Русь. Город, замок, село

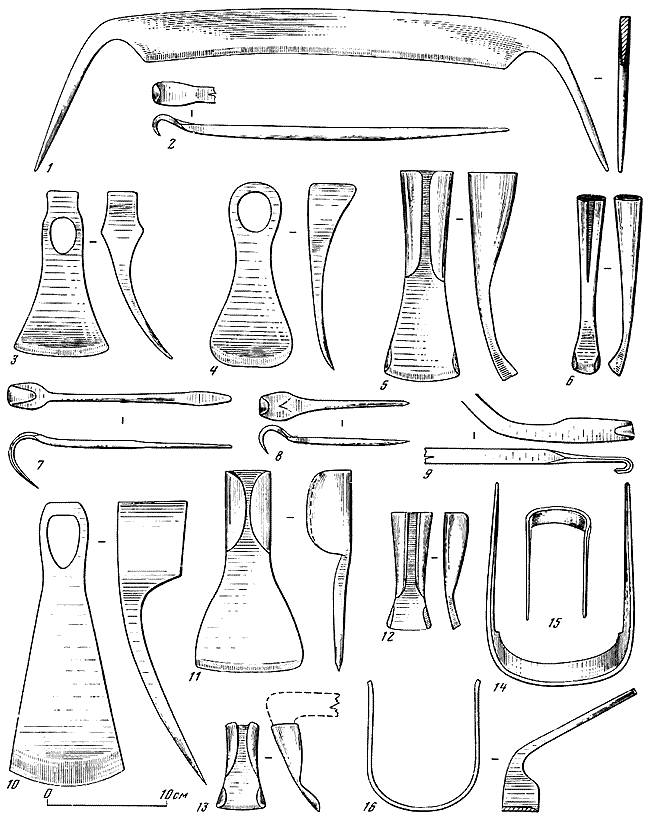

Таблица 98. Деревообрабатывающий инструмент. Струги, скобели, тесла, токарные резцы.

1 — струг, Новгород, XI в.; 2, 7–9 — токарные резцы: 2 — Новгород, XI в.; 7, 8 — Новгород, XII в.; 9 — Старая Рязань, XII в.; 3–6, 10–13 — тесла: 3 — Родень, XII в.; 4 — Новгород, XII в.; 5 — Новгород, XI в.; 6 — Новгород, XIII в.; 10 — Родень, XII в.; 11 — Новгород, XI в.; 12, 13 — Новгород, XII в.; 14–16 — скобели: 14 — Новгород, XI в.; 15 — Новгород, X в.; 16 — Родень, XII в.

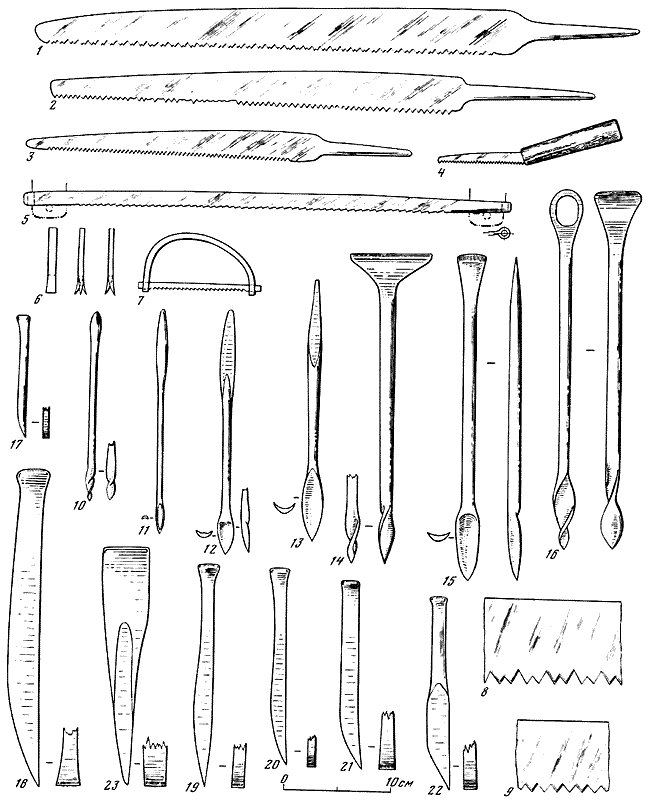

Таблица 99. Деревообрабатывающий инструмент: пилы (1–9), сверла (10–16), долота (17–23).

1, 3 — Новгород, XII в.; 2 — Новгород, XI в.; 4 — Новгород, XIII в.; 5 — Родень, XII в.; 6 — профили полотен пил со сплошным разводным зубом; 7 — реконструкция лучковой пилы; 8 — двухвершинный зуб; 9 — обычный треугольный зуб; 10 — спиральное сверло, Новгород, XI в.; 11 — перовидное сверло, Новгород, XII в.; 12 — перовидное сверло, Новгород, XI в.; 13 — перовидное сверло, Новгород, XIII в.; 14 — спиральное сперло, Родень, XII в.; 15, 16 — перовидные сверла, Родень, XII в.; 17 — долото, Новгород, XI в.; 18; 19–21; 22 — Новгород, XI в.; XII в.; XIII в.; 23 — Подболотье, X в.

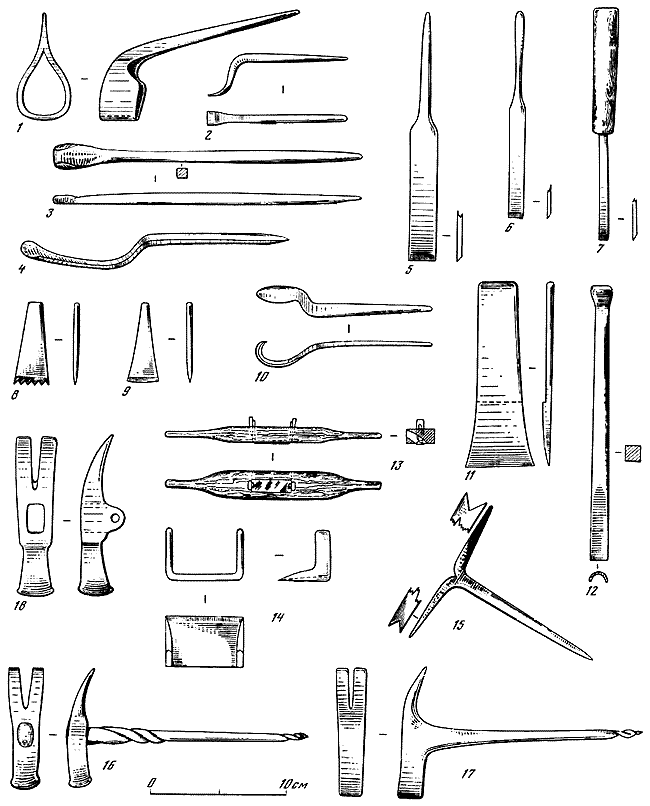

Таблица 100. Деревообрабатывающий инструмент: резцы, стамески, гвоздодеры.

1 — бондарная скобелка, Новгород, XIV в.; 2–4 — резцы по дереву, клюкорезы, Новгород, XI–XIII вв.; 5–7 — стамески, Новгород, XI–XII вв.; 8, 9 — уторники, Новгород, XII–XIII вв.; 10 — резец-ложкарь, Родень, XII в.; 11 — железка от рубанка, Новгород, XII в.; 12 — фигурное долото, Новгород, XII в.; 13 — наструг, общий вид, реконструкция; 14 — железка от наструга, Новгород, XI в.; 15 — чертилка, Новгород, XI в.; 16, 17 — молотки-гвоздодеры, Новгород, XIII в.; 18 — головка гвоздодера с деревянной рукояткой, Новгород, XIII в.

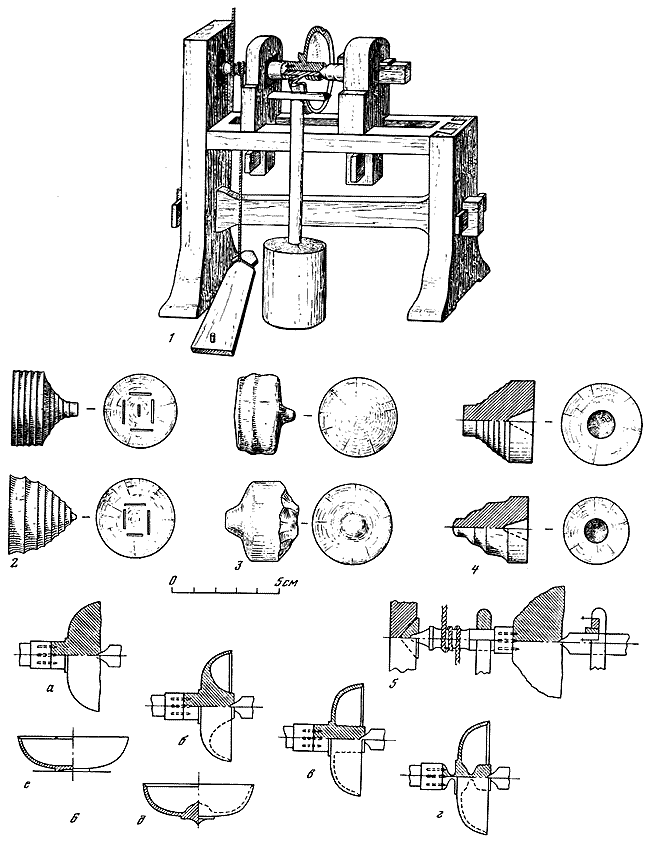

Таблица 101. Токарный станок.

1 — токарный станок XI–XIII вв., реконструкция; 2 — бобышки от шпиндельной части токарного изделия, Новгород, XI в.; 3 — бобышки внутренние, Новгород, X в.; 4 — бобышки от заднего центра, Новгород, XI в.; 5 — схема изготовления сосуда (а-е — последовательность операции).

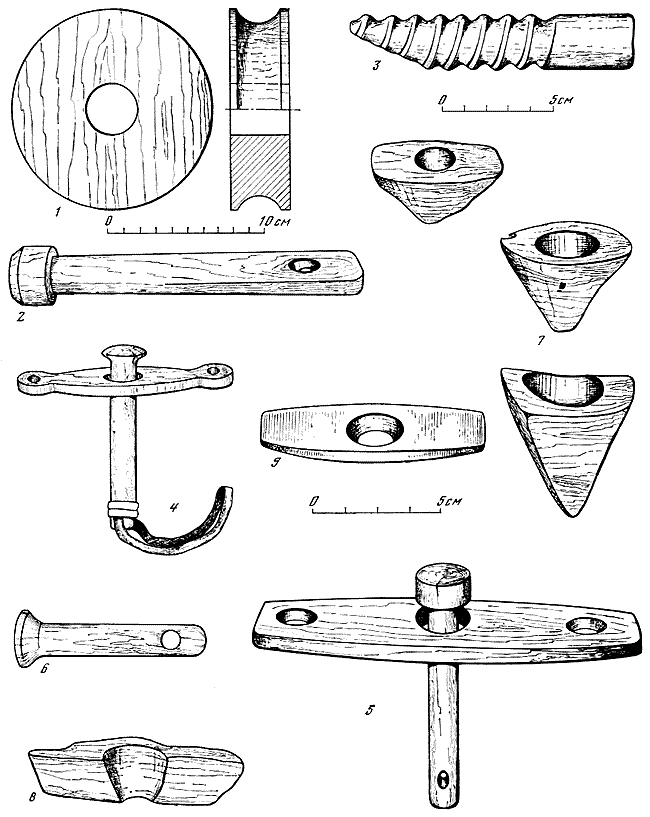

Таблица 102. Детали машин. Новгород.

1 — деревянное блочное колесо; 2 — ось блока; 3 — деревянный винт; 4, 5 — вертлюги; 6 — ось вертлюга; 7 — опорные подшипники, дерево; 8 — опорный подшипник ручного жернова — деревянная порхлица; 9 — железная порхлица.

< image l:href="#"/>

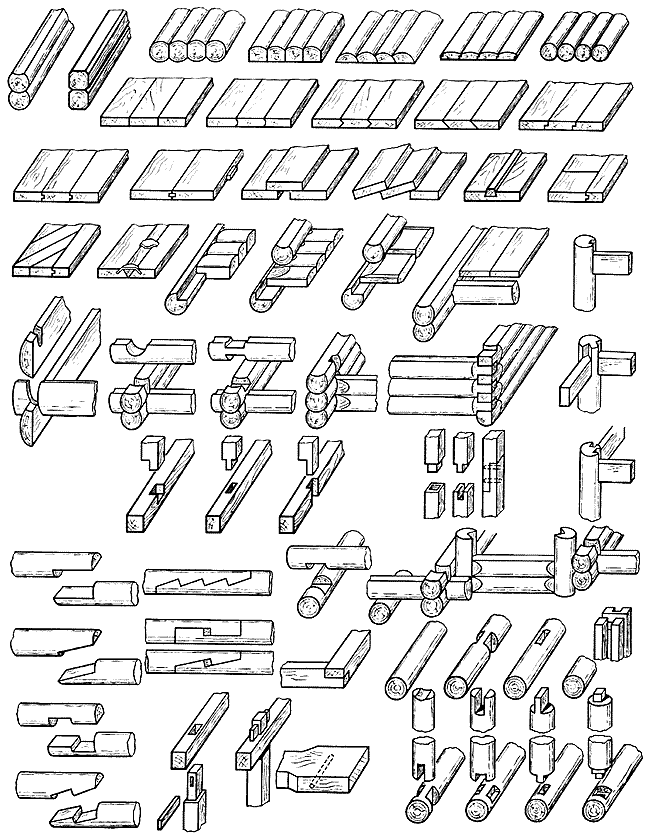

Таблица 103. Узлы и элементы соединении деревянных конструкций.

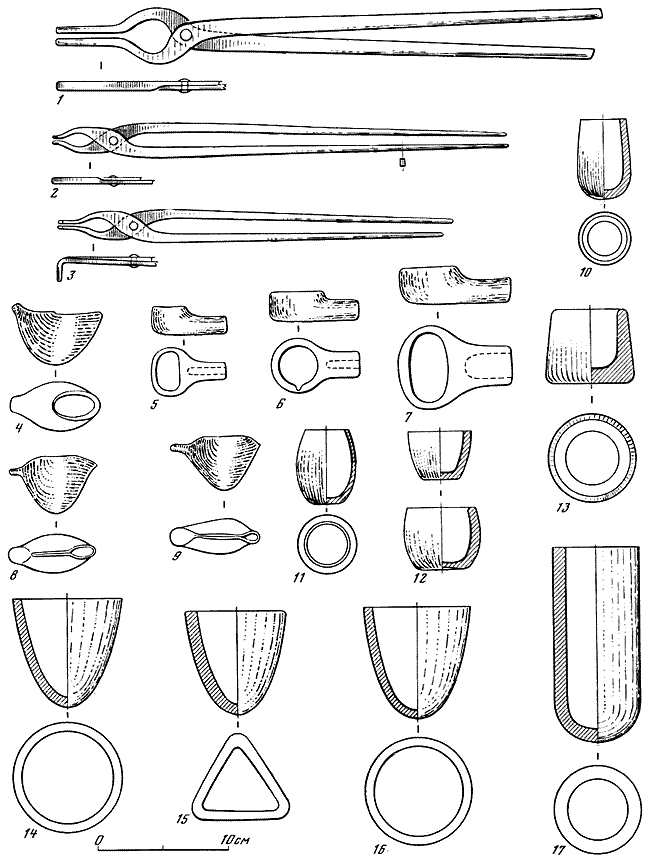

Таблица 104. Инструменты ювелира-литейщика.

1–3 — тигельные клещи, Новгород; 4–7 — льячки, Новгород, X–XIII вв.; 8, 9 — тигли-льячки, Новгород; 10–17 — тигли.

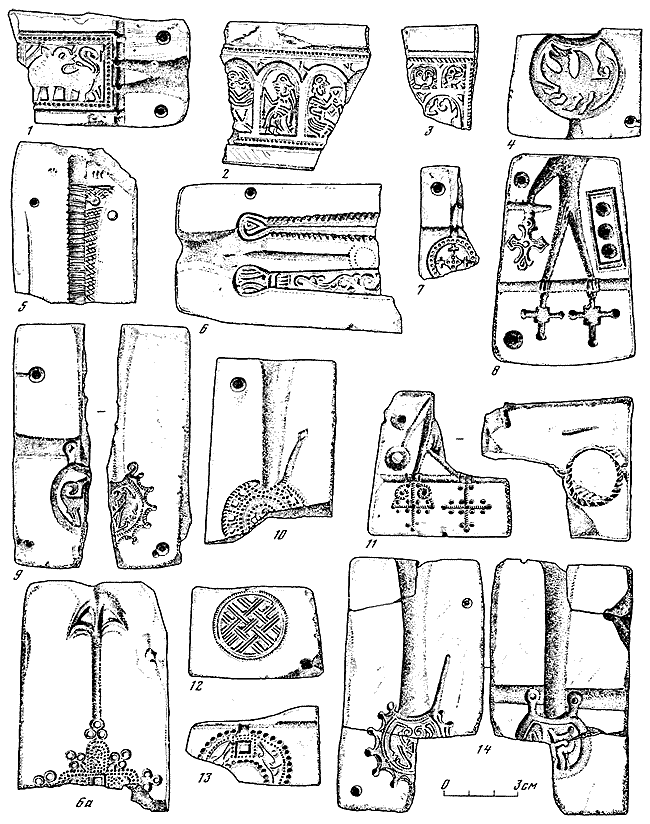

Таблица 105. Литейные формы.

1 — литейная форма для створчатого пластинчатого браслета с изображением грифона. Створка орнаментирована ложной зернью; 2 — обломок литейной формы для изготовления створчатого браслета с изображением сцены языческих русалий; 3 — обломок литейной формы для пластинчатого браслета с изображением человеческой личины и птички; 4 — литейная форма для колта с изображением грифона; 5 — обломок литейной формы для игольника; 6 — половина двусторонней литейной формы двух пластинчатых тупоконечных браслетов; 6а — оборотная сторона той же формы; 7 — обломок формочки для монетовидной привеси, орнаментированной изображением креста; 8 — трапециевидная литейная форма для изготовления трех крестиков и бляшки. На боковой грани надпись в одну строку «МАСК»; 9 — половина двусторонней литейной формы для котлов с изображением двух птиц на одной стороне и животного на другой, литье «навыплеск»; 10 — форма для отливки колта с дужкой и петелькой, орнаментированного ложной зернью. К колту идет большой литник, литье «навыплеск»; 11 — обломок двусторонней формы. На одной стороне рубчатый перстень, на другой — две крестовидные подвески из ложновитых проволочек с ложной зернью; 12 — целая литейная форма для круглой решетчатой подвески; 13 — обломок формы для отливки лунницы, орнаментированной по краю ложной зернью; 14 — двусторонняя форма для колтов с изображением двух птиц в симметричной позе на одной стороне и Симаргла — на другой, литье «навыплеск».

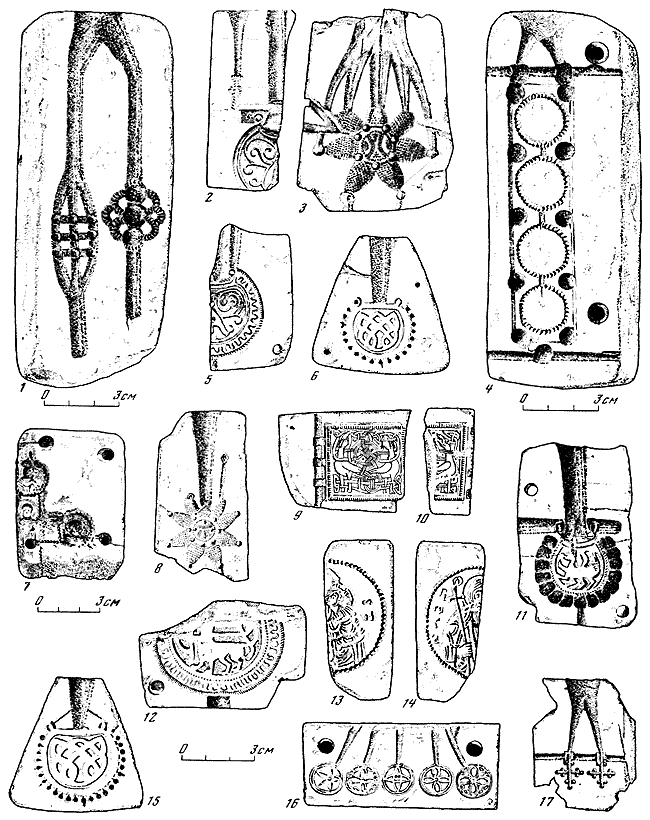

Таблица 106. Литейные формы.

1 — двусторонняя литейная форма; 2 — обломок литейной формы для изготовления колта с ушками, орнаментированного спиральными завитками. К верхней части колта идет большой литник; 3 — форма для отливки большого звездчатого семилучевого колта, орнаментированного ложной зернью. К пяти верхним лучам от общего ствола литника отходят тонкие каналы; 4 — двусторонняя литейная форма; 5 — обломок формы для отливки колта с орнаментом из спиральных завитков и каймой из волнообразной ложной скани; 6 — трапециевидная форма для отливки колта с двумя ушками. Поверхность орнаментирована плетенкой, по краю — ложной зернью. К середине колта сверху ведет больший литник; 7 — обломок формы для отливки креста-энколпиона. В верхней и средней части отверстия для штифтов; 8 — форма для отливки звездчатого ложнозерненого колта; 9 — форма для створчатого браслета с изображением двух сиринов в сложной плетенке; 10 — обломок формы для створки пластинчатого браслета с изображением чудовища в плетенке; 11 — каменная имитационная литейная форма для изготовления колта с изображением барса и грифона; 12 — обломок формы для отливки колта с изображением зверя; 13 — обломок формы для изготовления иконки; 14 — обломок формы для отливки иконки с изображением святого; 15 — литейная форма для изготовления колта с ушками; 16 — форма для отливки пяти шарообразных пуговиц; 17 — форма для отливки двух крестиков с ушками, к каждому крестику идет литник.

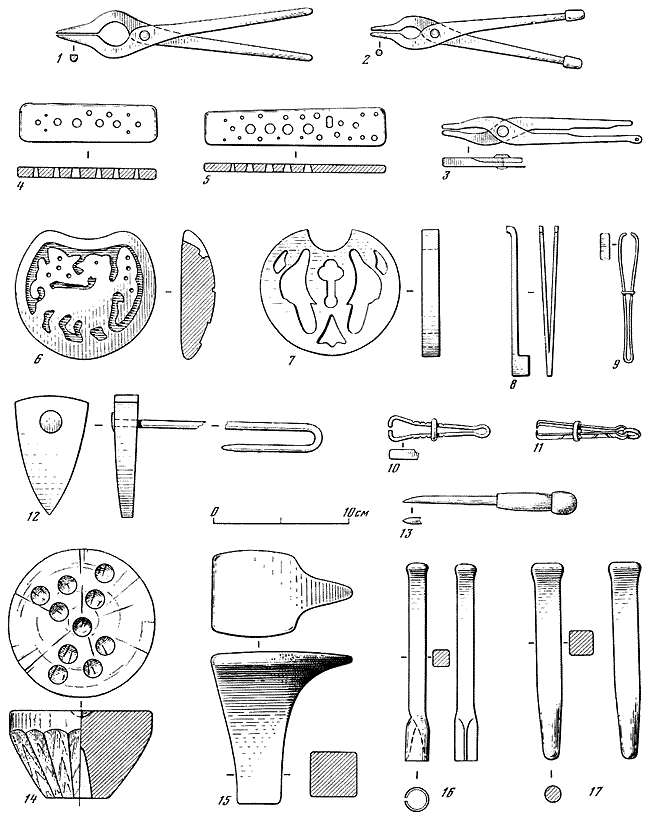

Таблица 107. Инструменты для механической обработки цветных металлов.

1–3 — клещи-плоскогубцы и круглогубцы, Новгород, XII в.; 4–5 — волочильные доски, Новгород, XII в.; 6, 7 — матрицы для изготовления колтов, Киев, XII в.; 8-11 — пинцеты, Новгород, XI–XIII вв.; 12 — паяльник, Родень, XII в.; 13 — резец по металлу, Родень, XII в.; 14 — деревянная наковальня под «смолу», Новгород, X в.; 15 — наковальня, Новгород, XII в.; 16 — пунсон-секач, Новгород, XII в.; 17 — чекан, Новгород, XII в.

Таблица 108. Инструменты прядильного производства: трепала, чесала, веретена, пряжки. Новгород, XI–XV вв.

1 — лапа; 2–4 — трепала; 5, 6 — вальки; 7-11 — чесала; 12–14 — гребни для чесания шерсти; 15–19 — лопасти прялок; 20 — донце прялки; 21 — прялка; 22 — железные шпильки для крепления кудели; 23–26 — веретена; 27 — шиферные пряслица.

Таблица 109. Ткацкий станок.

1 — вертикальный ткацкий станок. Миниатюры манускрипта из Монте-Кассино, 1023 г.; 2 — горизонтальный ткацкий станок, реконструкция; 3 — юрки, Новгород, XIII–XIV вв.; 4 — собачки, Новгород, XIII–XIV вв.; 5 — челноки, Новгород, XIII–XIV вв.; 6 — подножки, Новгород, XIII–XIV вв.; 7 — ниченки, Новгород, XIII в.

Таблица 110. Инструменты сапожно-кожевенного производства.

1–3 — ножи дли раскроя кожи; 4 — кожевенный струг; 5 — сапожный нож; 6, 7 — сапожные колодки, Новгород, XI–XII вв.; 8-10 — сапожные правила; 11, 12 — шаблоны, Новгород, XII в.; 13 — сапожные шилья; 14 — сапожные и шорные иглы; 15 — сапожные гвозди.

Виды швов: 16 — наружный шов; 17 — вывортный шов; 18 — потайной тачный шов; 19 — потайной шов с припуском на край.
