Лотком называется открытая конструкция, в которой прокладывают кабели или провода.

Жителям многоквартирных домов знания о правилах ввода воздушных ЛЭП в здание, о правилах прокладки и ремонта наружной электропроводки, о материалах, используемых при этом, будут излишними – забота о состоянии и эксплуатации этой части системы электроснабжения находится в ведении специалистов ДЭЗов, ЖКХ, ЖКО и т. д. Достаточно знать принципиальную схему расположения внутренней электропроводки, ее возможные неисправности и порядок их устранения, чтобы при небольших, локальных авариях справиться своими силами.

Те же, кто живет в частном доме, на даче, в коттедже или только приступает к индивидуальному строительству, в вопросах электрификации должны быть хорошо сведущими, ведь им зачастую приходится сталкиваться с проблемой прокладки наружной проводки (для осуществления ввода электроэнергии в отстроенный дом, баню, сарай, гараж и т. п.). И уж тем более прокладка, эксплуатация и ремонт внутренней электропроводки должны находиться в их ведении.

А поэтому целая глава будет целиком посвящена непосредственно вопросам монтажа электропроводки (и внутренней, и наружной) и подключения ее к магистральным ЛЭП.

А начать лучше с того, какие материалы, необходимы для прокладки электропроводки.

Общие требования к электропроводкам

Сечения токопроводящих жил проводов и кабелей должны быть не менее тех, которые приведены в табл. 1.

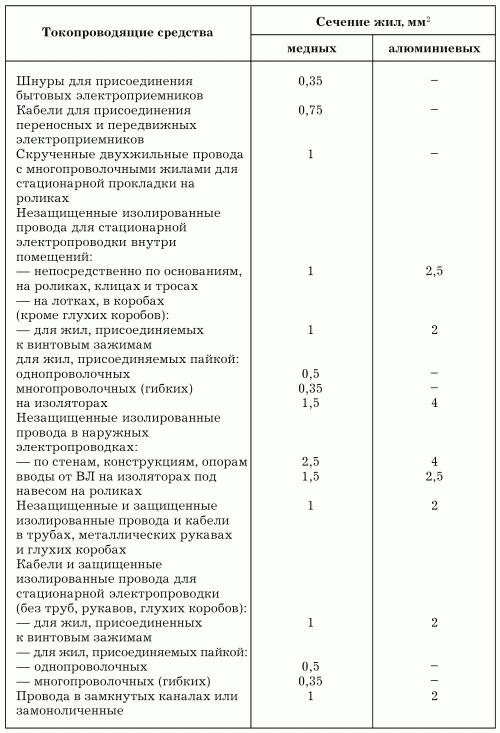

Таблица 1. Значение сечений токопроводящих жил проводов и кабелей

Фазные и нулевой провода следует прокладывать в одной общей трубе. В отдельных стальных трубах прокладка их допустима, если длительный ток нагрузки не превышает 25А.

При скрытой электропроводке конструктивные элементы зданий и сооружений, пустоты которых используются для электропроводки, должны быть несгораемыми.

Соединения, оконцевания и ответвления проводов и кабелей следует выполнять с помощью опрессовки, сварки, пайки или сжимов (под болт или винт). Соединение проводов скручиванием недопустимо. Провода не должны испытывать механических воздействий в местах ответвлений и соединений. Соединения и ответвления проводов и кабелей следует выполнять в разветвительных и соединительных коробках или в изоляционных корпусах соединительных и разветвительных сжимов. При прокладывании проводов и кабелей на изоляционных опорах (роликах, клицах, изоляторах) соединение или ответвление необходимо выполнять непосредственно на этих опорах. Соединительные и разветвительные коробки, изоляционные сжимы выполняются из несгораемых или трудносгораемых материалов.

Выбор электропроводок, способов прокладки проводов и кабелей

Составляющие электропроводки

Основными элементами любой электропроводки являются провода, кабели и шнуры. Что между ними общего и чем они отличаются друг от друга, станет понятным из краткого определения каждого из них. Проводом называется одна или несколько голых или изолированных жил. Жилы могут быть заключены в металлическую оболочку, обмотку или оплетку волокнистыми материалами или проволокой (в зависимости от условий прокладки и эксплуатации).

Кабель – это уже несколько изолированных проводов, закрытых герметичной металлической или неметаллической оболочкой. Поверх этой оболочки может иметься один или несколько защитных покровов, в том числе и броня (в зависимости от условий прокладки и эксплуатации).

Шнур представляет собой две или более гибкие жилы, соединенных между собой скруткой или общей неметаллической оплеткой. В зависимости от условий прокладки и эксплуатации шнур может иметь неметаллическую оболочку или защитное покрытие.

Жилы проводов, кабелей и шнуров могут быть алюминиевыми либо медными. Медные провода и кабели проводят в 1,5 раза большую плотность тока, чем алюминиевые; контактные соединения медной электропроводки прочнее, следовательно, проводка не перегревается; медные провода выдерживают большее количество деформаций и более стойки к коррозии, следовательно, проводка более долговечна. Но медные провода и кабели достаточно дороги: они стоят в 2–2,5 раза дороже аналогичных алюминиевых. Поэтому вопрос предпочтения того или иного вида материала решается самостоятельно.

Чтобы со знанием дела выбрать в магазине нужный кабель или провод, необходимо: во-первых, разбираться в их маркировке; во-вторых, знать, провод или кабель какой именно марки применяется для прокладки электропроводки в конкретных условиях.

В зависимости от условий окружающей среды все помещения подразделяются на 9 групп.

К первой группе относятся помещения сухие отапливаемые или неотапливаемые, если относительная влажность воздуха в них не превышает 60 %, температура – 30° C, нет токопроводящей пыли и химически активной среды. К таким помещениям относятся жилые комнаты дома.

Ко второй группе относятся помещения пыльные, если в помещении выделяется токопроводящая или нетокопроводящая пыль в таком количестве, что она может оседать на проводах, проникать внутрь машин, аппаратов. К ним относятся помещения, где используются сыпучие негорючие материалы (например, цемент).

К третьей группе относятся влажные помещения, кухни, лестничные клетки, неотапливаемые кладовые и т. п. где пары или конденсирующая влага выделяются временно в небольших количествах, относительная влажность воздуха 60–75 % (но не более).

К четвертой группе относятся помещения сырые, в которых относительная влажность воздуха длительно превышает 75 %, но менее 100 %, например хранилища для овощей.

К пятой группе относятся помещения особо сырые, когда относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы покрыты капельками влаги). К ним относятся теплицы, сараи, наружные установки под навесом, парники, подсобные неотапливаемые помещения.

Шестая группа – это помещения с химически активной или органической средой (например, хранилища минеральных удобрений, конюшни, птичники, другие помещения для животных).

Седьмая группа – жаркие помещения с постоянной температурой выше 35 °C, а в банях, парных и саунах – более 100° C.

К восьмой группе относятся пожароопасные зоны помещений, где хранятся горючие жидкости с температурой вспышки паров выше 45 °C (категория II–I), выделяются горючая пыль или волокна (категория II–II), содержатся твердые или волокнистые горючие вещества (категория II–IIа). К этой группе относятся зоны вне помещений с горючими жидкостями (температура вспышки паров выше 61 °C) или с твердыми горючими веществами.
